554 9424270994 Rev N
•
OUT2 se ferme pour Enclenchement 51-1 (Pickup).
•
L'enregistrement des défauts est activé.

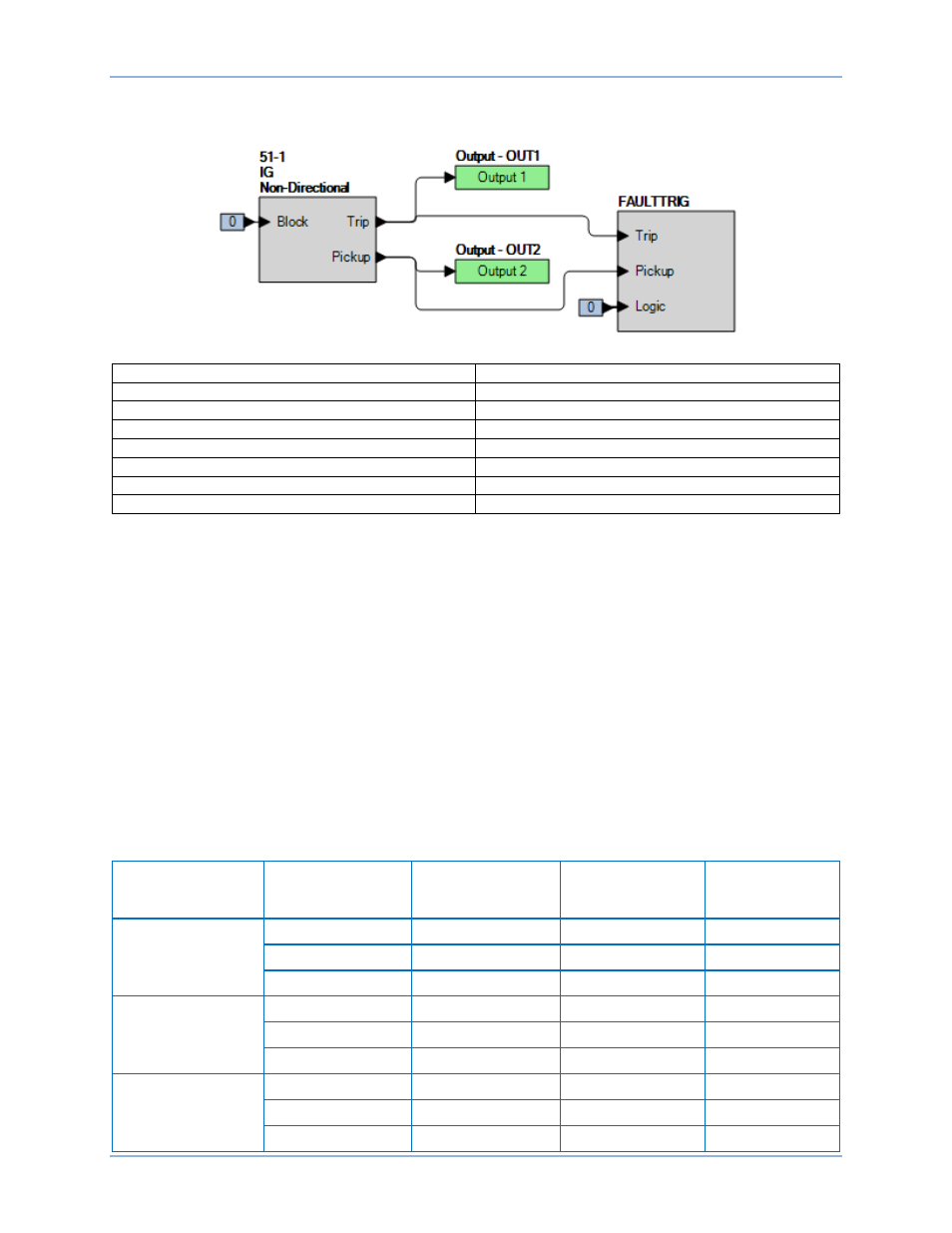

Figure 305. Paramètres BESTlogicPlus (mode IG)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Courant, Surintensité inverse (51-1) et
transmettre les paramètres de test de plage inférieure (paramètre d'enclenchement minimum)
correspondant à votre type d'entrée de contact du Tableau 209 au BE1-11g.
Étape 4 : Préparez la surveillance de l'exécution de la fonction 51-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 305).
Étape 5 : Connectez une source de courant aux bornes D7 et D8 (IG).
Étape 6 : Augmentez lentement le courant de terre jusqu'à la fermeture de OUT2 et enregistrez la valeur
d'enclenchement. Vérifiez qu'une cible 51-1-IND GND est indiquée à l'écran du panneau avant.
Réduisez lentement le courant appliqué jusqu'à ce que OUT2 s'ouvre et enregistrez la valeur de
retombée.
Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement des plages moyenne et supérieure
correspondant à votre type d'entrée de contact. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les groupes de paramètres 1, 2 et 3.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour 51-2, 51-3, 51-4, 51-5, 51-6 et 51-7.
Tableau 209. Paramètres de test d'enclenchement (mode IG)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Coefficient
multiplicateur
Courbe de
temporisation
5 A
Valeur inférieure 0,5 A 0 I2
Valeur moyenne 5,0 A 0 I2
Valeur supérieure 16,0 A 0 I2
1 A
Valeur inférieure 0,1 A 0 I2
Valeur moyenne 1,0 A 0 I2
Valeur supérieure 3,2 A 0 I2
SEF
Valeur inférieure 0,01 A 0 I2
Valeur moyenne 0,5 A 0 I2
Valeur supérieure 0,8 A 0 I2
Test de surintensité inverse (51) BE1-11g
