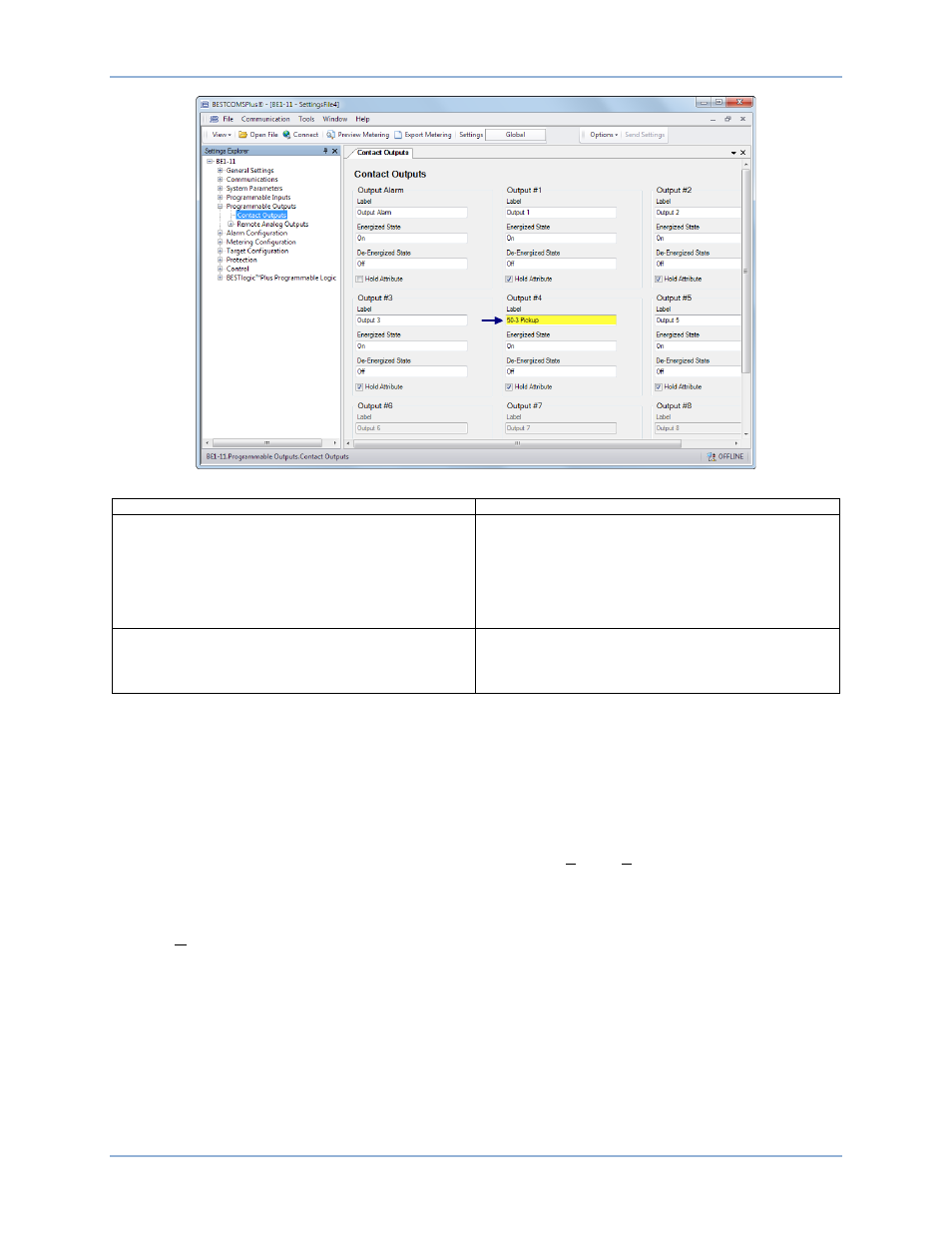

Figure 20. Écran Contacts de sortie
Contact Outputs Sorties de contact
Output Alarm
Label
Energized State
On
De-Energized State
Off
Hold Attribute Alarme de sortie
Désignation
État sous tension
Activé
État hors tension
Désactivé
Paramètre de maintien
Output #1
Label
50-3 Pickup
Output #5 Sortie 1
Désignation
Enclenchement 50-3
Sortie 5
Step 14: Dans l’Explorateur des paramètres (Settings Explorer), développez les menus Configuration des
alarmes (Alarm Configuration), Alarmes programmables par l'utilisateur (User Programmable
Alarms) et donnez un nom à l'alarme programmable par l'utilisateur #1 (User Programmable
Alarm #1) comme indiqué dans la Figure 21.
Step 15: La Figure 22 illustre les désignations définies par l'utilisateur pour OUT4 et USERALM1,
auxquels un nom a été donné dans les étapes 13 et 14.
Step 16: Sélectionnez Enregistrer (Save) dans le menu déroulant Fichier (File) pour enregistrer votre
nouveau fichier de paramètres.
Step 17: Pour activer vos nouveaux paramètres dans BE1-11g, sélectionnez Télécharger les paramètres
et la logique vers le dispositif (Upload Settings and Logic to Device) dans le menu déroulant
Communication. Entrez le nom d'utilisateur et mot de passe.
