9424270994 Rev N 69

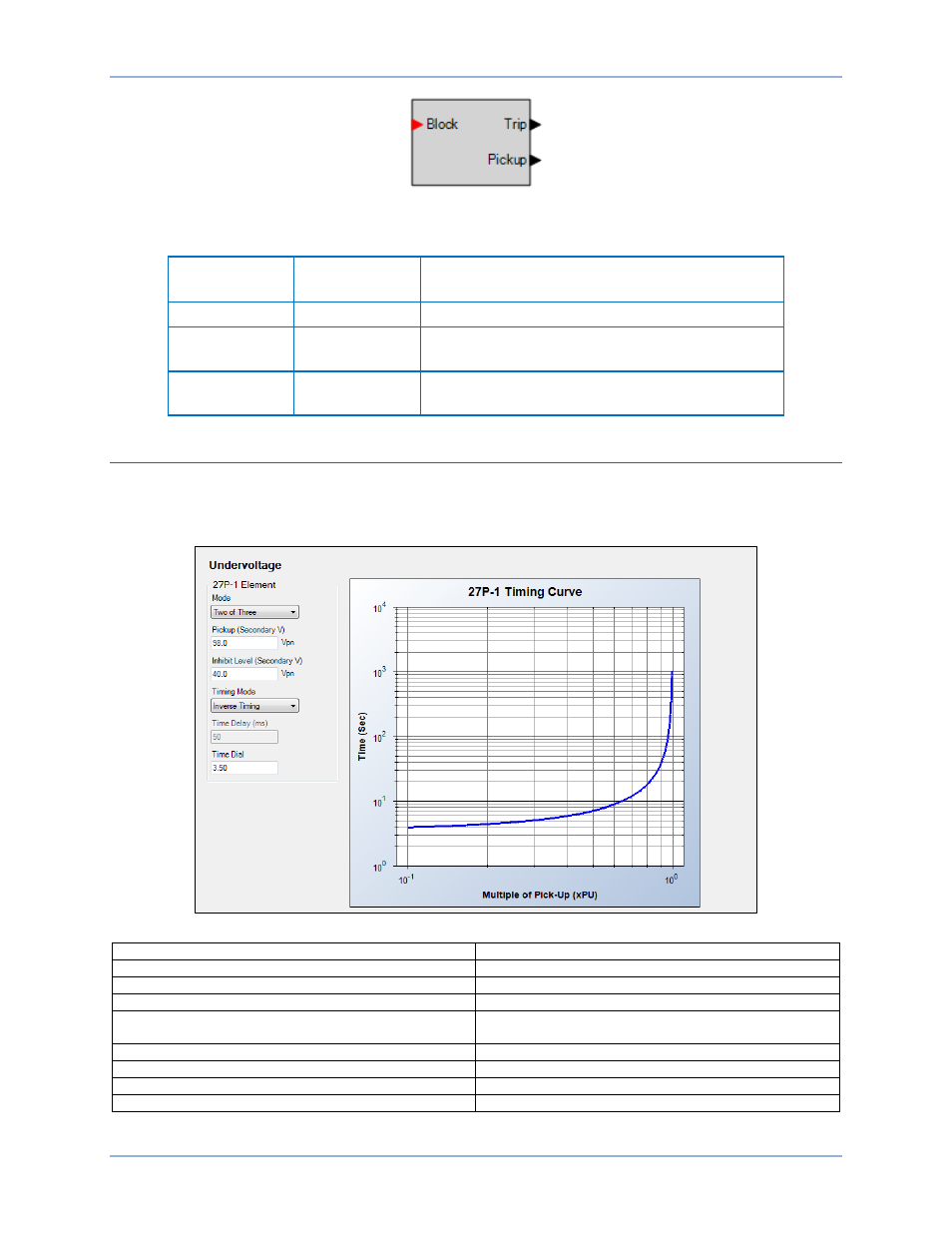

Figure 44. Bloc logique de l'élément de sous-tension de phase
Tableau 14. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 27P si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 27P est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 27P est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de sous-tension de phase sont configurés à partir de
l'écran des paramètres Sous-tension (Undervoltage) (27P) (Figure 45) de BESTCOMSPlus. Les plages
de réglage et les valeurs par défaut sont répertoriées dans le Tableau 15.
Figure 45. Écran des paramètres Sous-tension de phase
Undervoltage Sous-tension
27P-1 Element Élément 27P-1
Two of Three Deux sur trois
Inhibit Level (Secondary V) Niveau d'inhibition (tension secondaire V)
Timing Mode
Inverse Timing Mode de temporisation
Temporisation inverse
Time Dial Coefficient multiplicateur
27P-1 Timing Curve Courbe de temporisation 27P-1
Time (Sec) Temps (s)
Multiple of Pick-Up (xPU) Multiple d'enclenchement (xPU)
BE1-11g Protection de sous-tension de phase (27P)
