Lorsque le commutateur de contrôle du disjoncteur est réglé pour effectuer un déclenchement, la sortie
Déclenchement bascule sur vrai (fermé) pendant environ 200 millisecondes, de même que la sortie TSC
(fermé). Lorsque le commutateur de contrôle du disjoncteur est réglé pour effectuer une fermeture, la
sortie CSC bascule sur vrai (fermé), tandis que la sortie TSC bascule sur faux (ouvert). L'état des sorties
TSC est enregistré dans une mémoire non volatile de sorte que lors de la mise sous tension du BE1-11g,
le contact présente le même état que lors de sa mise hors tension du BE1-11g.
Contrôle du commutateur de contrôle du disjoncteur
L'état des commutateurs de contrôle virtuels peut être contrôlé par l'intermédiaire de l'interface du
panneau avant ou via BESTCOMSPlus lorsque l'état de connexion est actif. Grâce à la fonction Sélection
avant opération (select-before-operate), procédez comme suit pour contrôler le commutateur via
BESTCOMSPlus :
1. Utilisez l'Explorateur des mesures pour ouvrir l'arborescence Contrôle/Commutateur de contrôle
du disjoncteur (Figure 114).
2. Cliquez sur le bouton DÉCLENCHEMENT ou FERMETURE pour le sélectionner. Un identifiant
peut être nécessaire. L'indicateur de sélection vert commence à clignoter.
3. Cliquez une seconde fois sur le bouton DÉCLENCHEMENT ou FERMETURE pour l'appliquer.
L'indicateur de sélection vert s'arrête de clignoter et l'indicateur d'état correspondant s'allume.
Note
Si vous n'exécutez pas l'étape 3 dans les 25 secondes qui suivent
l'étape 2, le bouton s'arrête de clignoter et vous devez sélectionner à
nouveau le bouton DÉCLENCHEMENT ou FERMETURE.

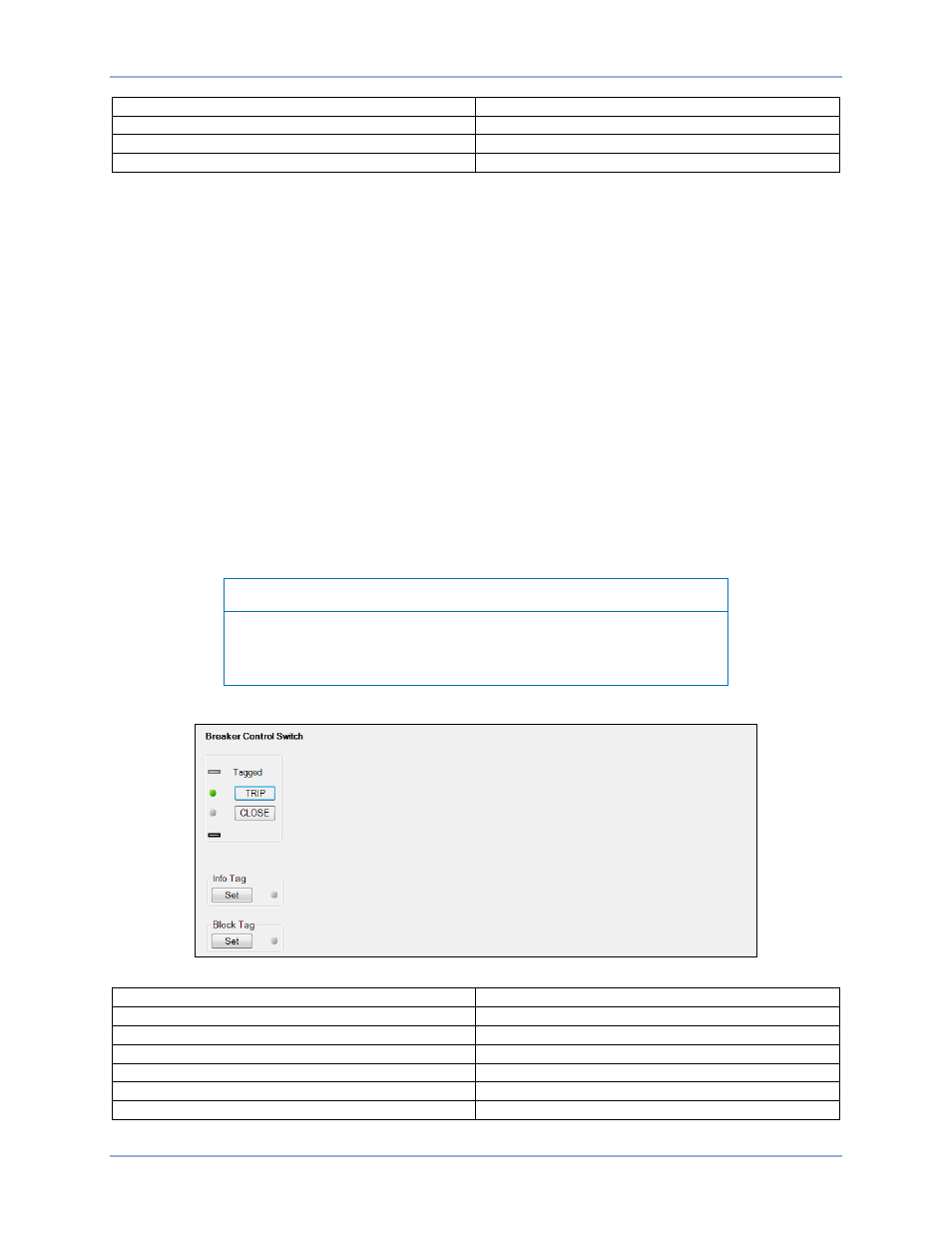

Figure 114. Écran de contrôle Commutateur de contrôle du disjoncteur
Breaker Control Switch Commutateur de contrôle du disjoncteur
Tagged Marqué
TRIP DÉCLENCHEMENT
CLOSE FERMETURE
Info Tag Marqueur informatif
Set Réglage
Block Tag Marqueur bloquant
Commutateur de contrôle du disjoncteur (101) BE1-11g
