9424270994 Rev N 747

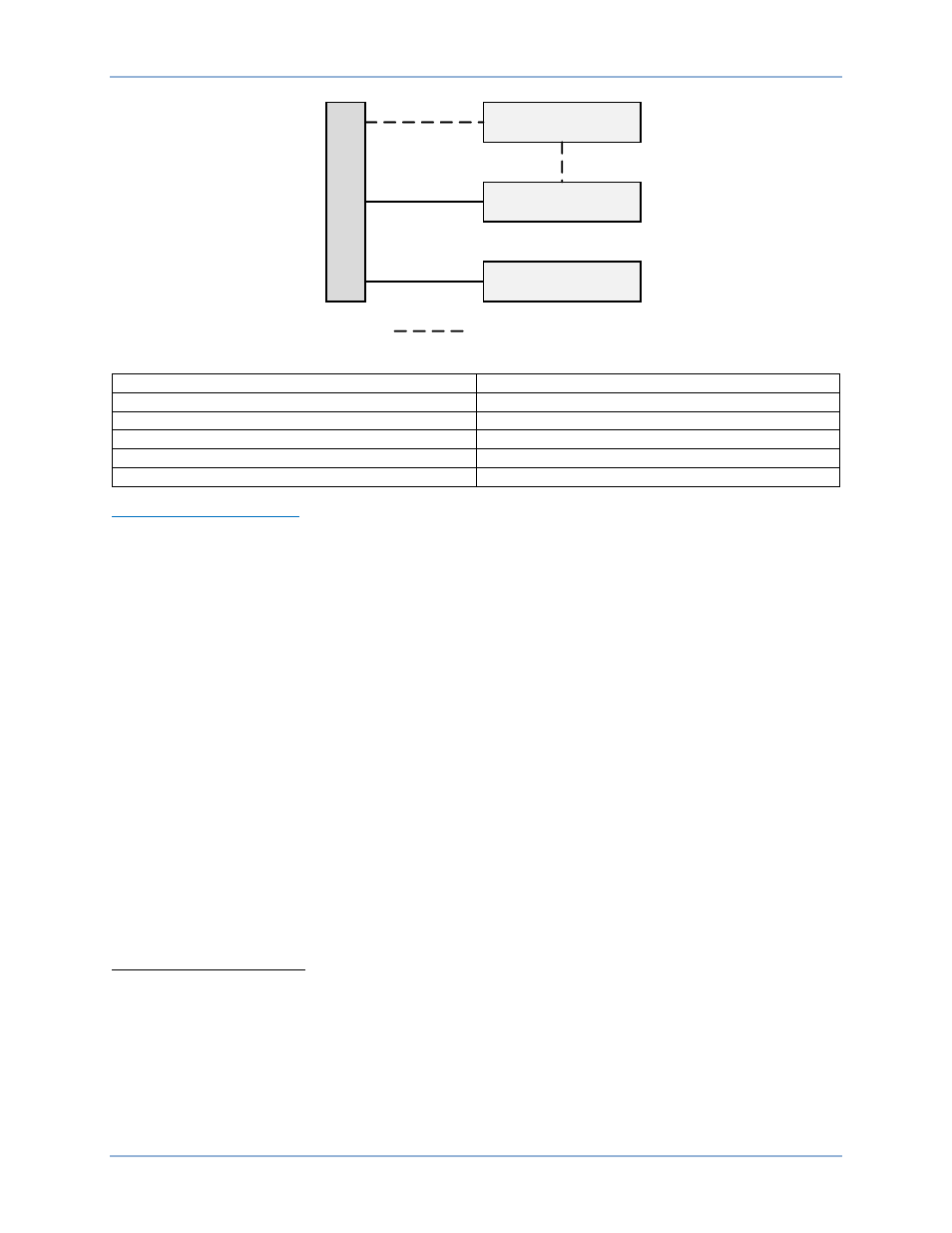

Figure 372. Procédure 2
Network Réseau
Ethernet Ethernet
PC PC
RTD Module Module RTD
Optional Facultatif
USB USB
Connexion au module RTD
1. Connectez un câble Ethernet directement entre le PC et le module RTD.
2. Appliquez l'alimentation au module RTD.
3. Ouvrez le module d'extension du Module RTD dans BESTCOMSPlus.
4. Ouvrez le menu déroulant Communication, puis sélectionnez Nouvelle connexion (New Connection)
 Module RTD (RTD Module). L'écran Connexion du module RTD (RTD Module Connection)
s'affiche.
5. Sous Détection des dispositifs (Device Discovery), cliquez sur le bouton Ethernet pour rechercher les
dispositifs connectés.
6. Après la recherche des dispositifs connectés, l'écran Détection des dispositifs s'affiche.
7. À l'aide de la souris de l'ordinateur, mettez en surbrillance le module RTD souhaité, puis cliquez sur
le bouton Configurer.
8. L'écran Configuration - Module RTD s'affiche. Le BE1-11g utilise l'adresse du dispositif (Device
Address) (ID du module à distance) pour communiquer avec le module RTD. Le module RTD est
fourni avec une adresse par défaut de 255 (module désactivé). Saisissez l'adresse de dispositif
souhaitée dans une plage de 1 à 254.
9. Le protocole DHCP (Dynamic Host Configuration Protocol) permet au module RTD d'envoyer un
message général de requête pour des informations de configuration. Le serveur DHCP reçoit la
requête et répond en fournissant les informations de configuration. Le DHCP est désactivé par
défaut. Pour l'activer, cochez la case DHCP.
Si le DHCP n'est pas utilisé, utilisez BESTCOMSPlus pour configurer le port Ethernet conformément à la
description des paragraphes suivants.
Les options Ethernet configurables sont les suivantes :
Adresse IP : Adresse IP à utiliser par le module RTD.
Passerelle par défaut : Hôte par défaut utilisé pour l'envoi de données vers un hôte non présent
sur le sous-réseau.
Masque de sous-réseau : Masque utilisé pour déterminer la plage du sous-réseau actuel.
N
e
t
w
o
r
k
PC
BE1-11g
RTD Module
Ethernet
Ethernet
P
0
0
6
9
-5
9
Ethernet
USB
= Optional
BE1-11g Module RTD
