276 9424270994 Rev N
électrostatiques (ESD) lors de la manipulation du
BE1-11g.
2. Localisez le bloc de jonction du cavalier qui est monté sur le côté gauche du circuit imprimé. Le
bloc de jonction comporte quatre broches. Lorsqu'il est installé d'usine, le cavalier doit être
connecté sur les broches 1 et 2 (côté gauche), si vous regardez l'arrière de l'unité. Cette
configuration de cavalier active l'élément de surveillance du circuit de déclenchement. La Figure
167 illustre l'emplacement du bloc de jonction du cavalier ainsi que la position du cavalier
connecté.
3. Pour désactiver l'élément de surveillance du circuit de déclenchement, retirez le cavalier des
deux broches à l'aide d'une pince demi-ronde. Soyez prudents lorsque vous retirez le cavalier
afin de n'endommager aucun des composants. Conservez le cavalier pour pouvoir activer
ultérieurement l'élément de surveillance du circuit de déclenchement.
4. Après avoir retiré le cavalier pour désactiver l'élément de surveillance du circuit de
déclenchement, réinstallez le bloc de jonction arrière.
5. Serrez les vis à l'aide d'un tournevis hexagonal 7/64”. Un couple de 10 in-lbs (1,12 N•m) est
recommandé.

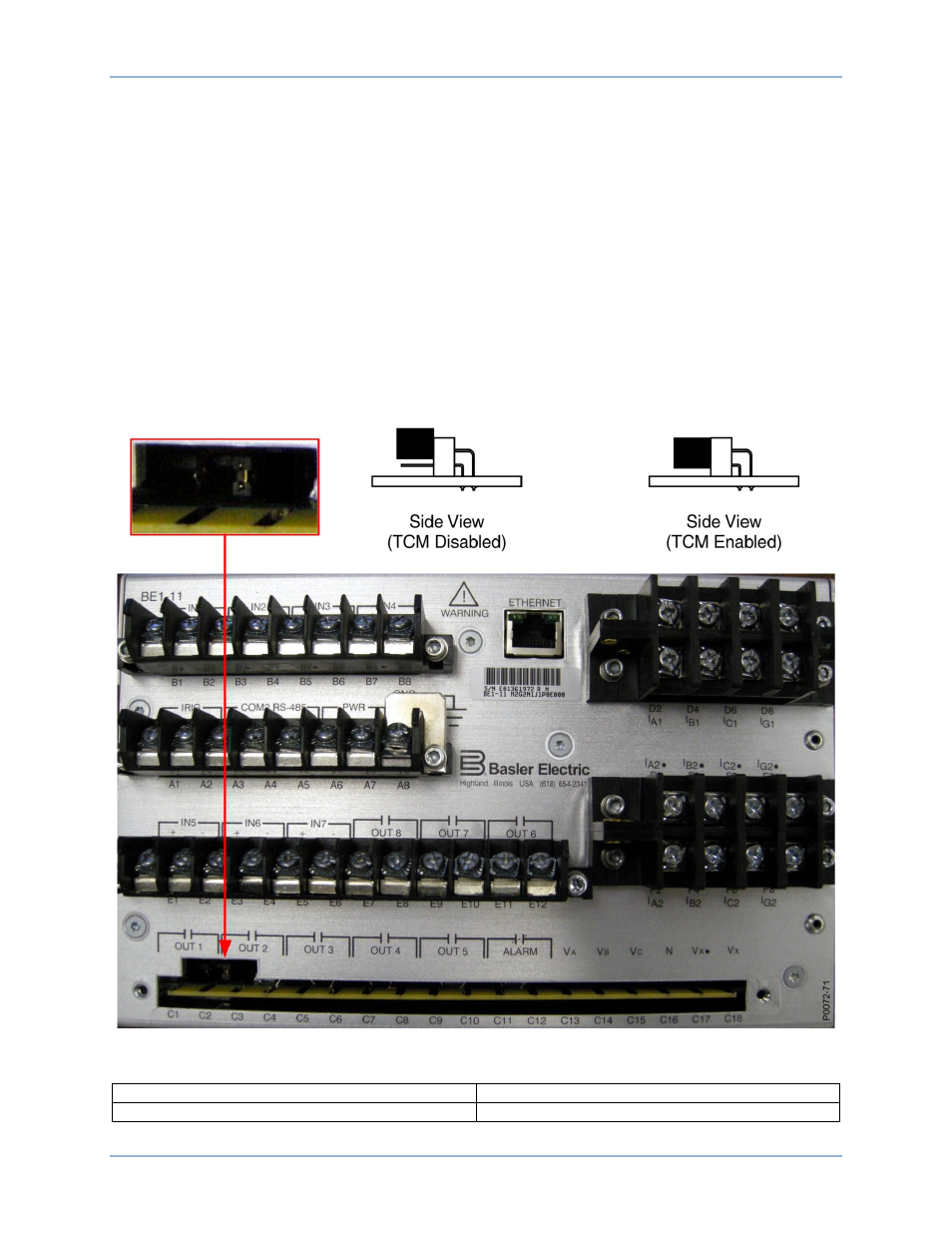

Figure 167. Emplacement du cavalier pour l'activation/désactivation de l'élément de surveillance du circuit de
déclenchement
Side View (TCM Disabled) Vue latérale (TCM désactivé)
Side View (TCM Enabled) Vue latérale (TCM activé)
Surveillance du circuit de déclenchement (52TCM) BE1-11g
