9424270994 Rev N 229
Génération de rapports de défaut
La fonction de génération de rapports de défaut enregistre et consigne des informations sur les défauts
qui ont été détectés par le BE1-11g. Le BE1-11g fournit de nombreuses fonctionnalités de génération de
rapports de défaut. Il s'agit notamment des fonctions Rapports récapitulatifs de défaut (Fault Summary
Reports), Enregistrements oscillographiques (Oscillographic Records), Distance par rapport au défaut
(Distance to Fault) et Cibles (Targets).
Logique de déclenchement des rapports de défaut
Des expressions logiques sont utilisées pour définir les trois conditions de génération de rapports de
défaut. Ces conditions sont Déclenchement (Trip), Enclenché (Picked Up) et Déclencheur logique (Logic
trigger). Un enregistrement oscillographique est déclenché lorsque l'entrée Enclenchement (Pickup) ou
Logique (Logic) est définie sur vrai. Vous pouvez également forcer un déclencheur via BESTCOMSPlus
®.
La Figure 142 montre comment chacune de ces expressions logiques est utilisée par les différentes
fonctions du BE1-11g. Les connexions logiques de déclencheur de défaut s'effectuent via l'écran
BESTlogic
™Plus de BESTCOMSPlus. Le chapitre
BESTlogicPlus contient des informations sur la façon
d'utiliser BESTlogicPlus pour programmer le BE1-11g. La Figure 135 représente le bloc logique de
déclencheur de rapports de défaut.

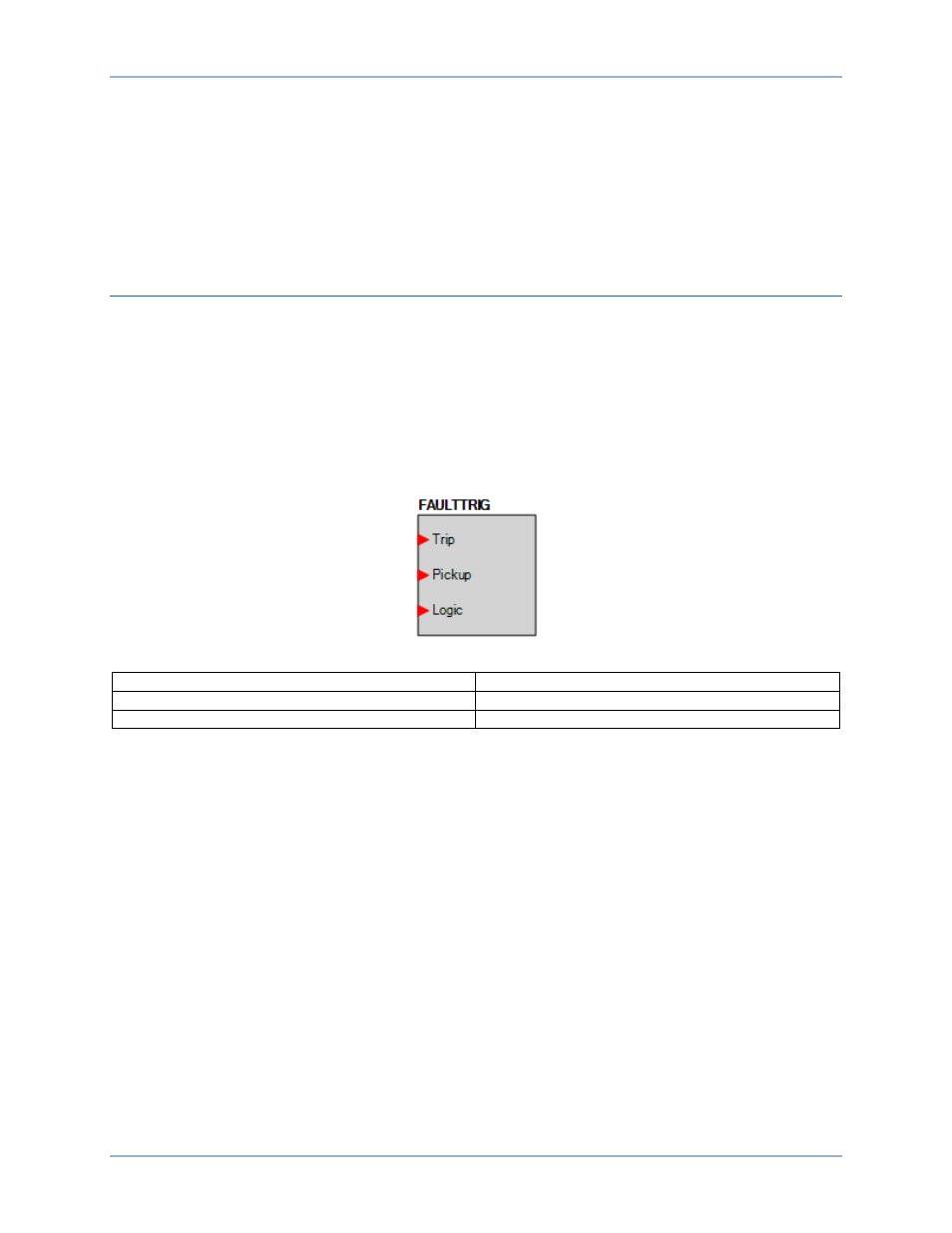

Figure 135. Bloc logique de déclencheur de rapports de défaut
Trip Déclenchement
Pickup Enclenchement
Logic Logique
Déclenchement (Trip)
Les expressions de déclenchement sont utilisées par la fonction de génération de rapports de défaut pour
commencer à consigner des cibles pour un événement et à enregistrer les amplitudes de courant de
défaut au moment du déclenchement. L'expression de déclenchement permet d'éclairer la LED
Déclenchement (Trip) du panneau avant. Cette LED s'allume et reste allumée tant que l'expression de
déclenchement est définie sur vrai. La LED Déclenchement reste allumée (ou « verrouillée ») lorsque
l'expression de déclenchement bascule sur faux, si des cibles sont associées au déclenchement. La
fonction de surveillance du disjoncteur utilise l'expression de déclenchement pour lancer le décompte du
temps de fonctionnement du disjoncteur.
Enclenché (Picked Up)
Les expressions d'enclenchement sont utilisées par la fonction de génération de rapports de défaut pour
horodater le rapport récapitulatif de défaut, évaluer la durée de la défaillance depuis l'enclenchement
jusqu'à la retombée (moment de suppression du défaut) et contrôler l'enregistrement des données
oscillographiques. L'expression d'enclenchement fait clignoter la LED Déclenchement du panneau avant.
Cette LED continue à clignoter tant que l'expression d'enclenchement est définie sur vrai et que
l'expression de déclenchement n'est pas définie sur vrai. Une expression d'enclenchement est également
utilisée par la fonction de sélection de groupe de paramètres pour empêcher un changement de groupe
de paramètres pendant une défaillance.
BE1-11g Génération de rapports de défaut
