9424270994 Rev N 743
Connexions d'entrées analogiques externes

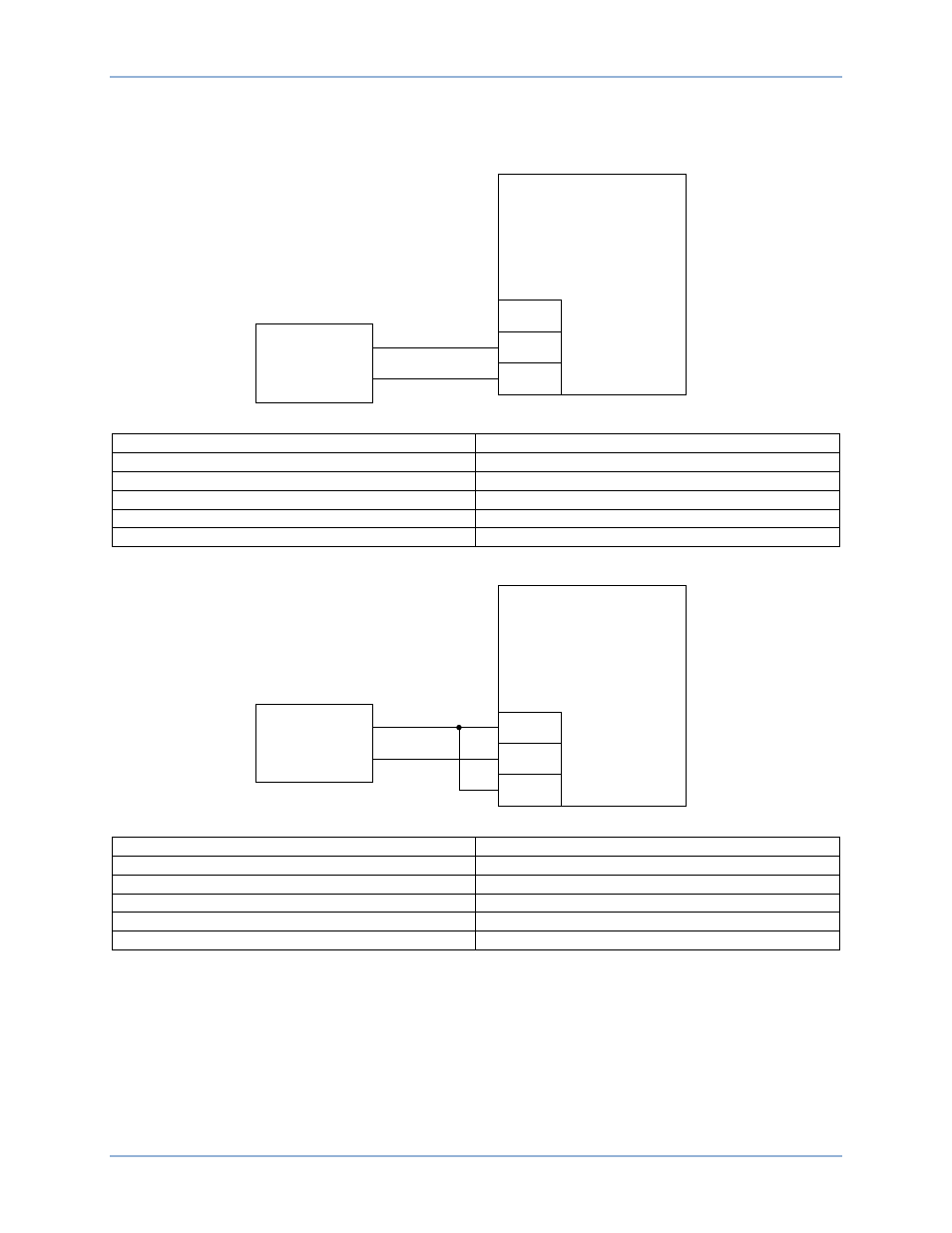

Les connexions d'entrée de tension sont illustrées dans la Figure 367 et les connexions d'entrée de
courant dans la Figure 368. Lorsque l'entrée de courant est utilisée, AIN V+ et AIN I+ doivent être reliées.
Figure 367. Entrées analogiques - Connexions d'entrée de tension
RTD Module Module RTD
0 – 10 Vdc 0 à 10 VCC
Voltage Tension
Transducer Transducteur
AIN I+ AIN I+
AIN V+ AIN V+
Figure 368. Entrées analogiques - Connexions d'entrée de courant
RTD Module Module RTD
4 – 20 mA 4 à 20 mA
Current Courant
Transducer Transducteur
AIN I+ AIN I+
AIN V+ AIN V+
Connexions d'entrées RTD externes
Les connexions d'entrées RTD bifilaires externes sont illustrées dans la Figure 369. La Figure 370 montre
des connexions d'entrées RTD trifilaires externes.
AIN I+
AIN –
AIN V+
RTD Module
P
0
0
6
1
-3
8
0 – 10 Vdc
Voltage
Transducer
AIN I+
AIN –
AIN V+
RTD Module
P
0
0
6
1
-3
9
4 – 20 mA
Current
Transducer
BE1-11g Module RTD
