534 9424270994 Rev N
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 299.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 50-1 (Trip).
•
OUT2 se ferme pour Enclenchement 50-1 (Pickup).
•
L'enregistrement des défauts est activé.

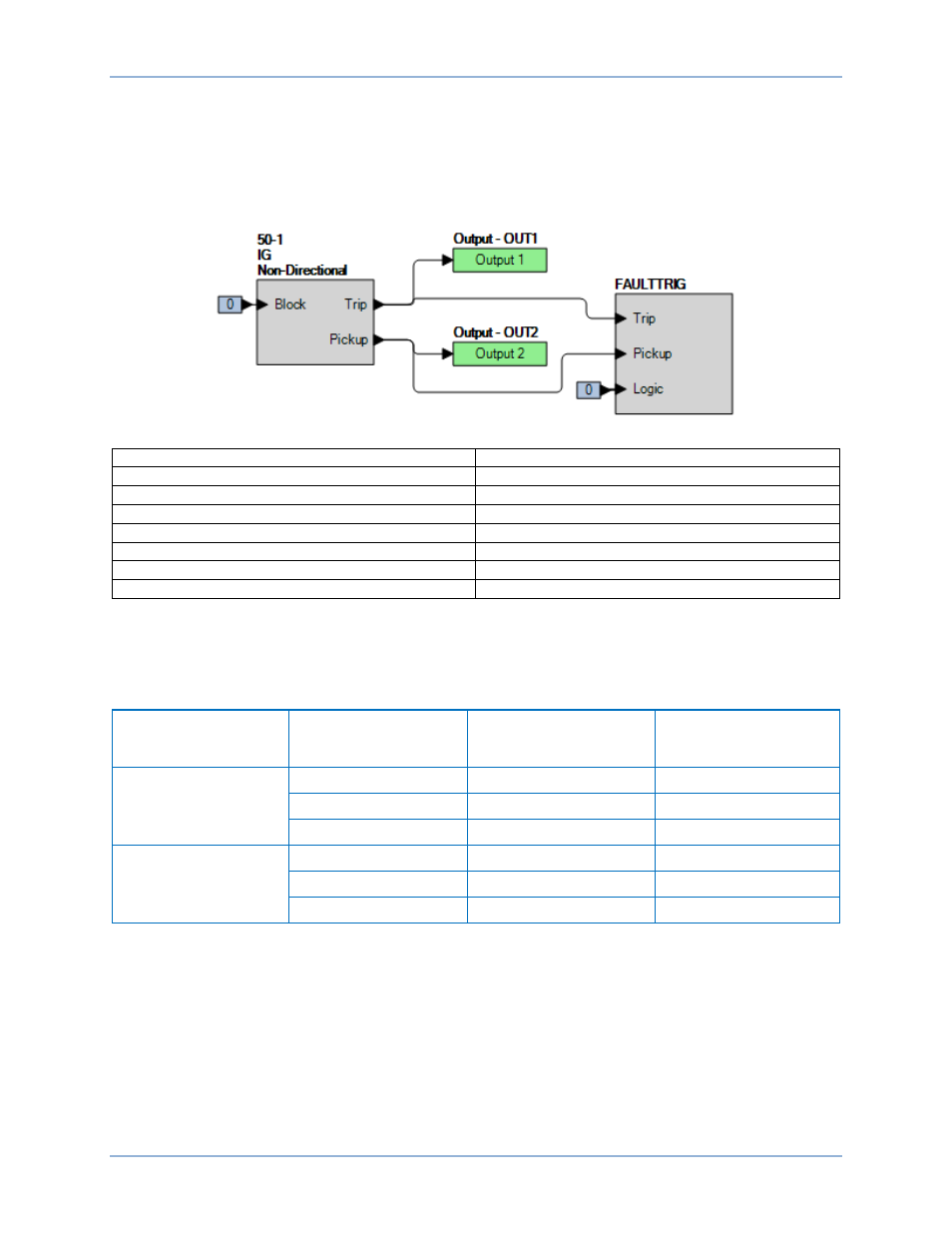

Figure 299. Paramètres BESTlogicPlus (mode IG)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran
Protection, Courant, Surintensité instantanée (50-1) et transmettre les paramètres de test de
plage inférieure (paramètre d'enclenchement minimum) correspondant à votre type d'entrée de
contact du Tableau 191 au BE1-11g.
Tableau 191. Paramètres de test d'enclenchement (mode IG)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Temporisation
5 A
Valeur inférieure 0,5 A 0 ms
Valeur moyenne 5,0 A 0 ms
Valeur supérieure 10,0 A 0 ms
1 A ou SEF
Valeur inférieure 0,1 A 0 ms
Valeur moyenne 1,0 A 0 ms
Valeur supérieure 2,0 A 0 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 50-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 299).
Étape 5 : Connectez une source de courant aux bornes D7 et D8 (IG).
Étape 6 : Augmentez lentement le courant de terre jusqu'à la fermeture de OUT2 et enregistrez la valeur
d'enclenchement. Vérifiez qu'une cible 50-1-IND GND est indiquée à l'écran du panneau avant.
Réduisez lentement le courant appliqué jusqu'à ce que OUT2 s'ouvre et enregistrez la valeur de
retombée.
Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement des plages moyenne et supérieure
correspondant à votre type d'entrée de contact. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les groupes de paramètres 1, 2 et 3.
Test de surintensité instantanée (50) BE1-11g
