9424270994 Rev N 607
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour un déclenchement de contrôle d'absence de tension.
•
OUT2 se ferme pour un enclenchement de contrôle d'absence de tension.
•
OUT3 se ferme pour un déclenchement de contrôle de tension.
•
OUT4 se ferme pour un enclenchement de contrôle de tension.
•
L'enregistrement des défauts est activé.
Étape 3 : Préparez la surveillance de l'exécution de la fonction 40Z. Cette exécution peut être vérifiée en
surveillant les sorties OUT2 (enclenchement 40Z) et OUT4 (enclenchement 40Z CT, voir la
Figure 313).
Étape 4 : Connectez et appliquez des courants triphasés équilibrés de 2,0
∠90° A, 2,0∠330° A,
2,0
∠210° A aux bornes D1 à D6 et une source de tension phase-neutre triphasée équilibrée de
11,0
∠0° V, 11,0∠240° V, 11,0∠120° V aux bornes C13 (phase A), C14 (phase B), C15
(phase C) et C16 (neutre). Toutes les sorties doivent rester ouvertes.
Étape 5 : Réduisez lentement le niveau de tension jusqu'à la fermeture de OUT2. Enregistrez la valeur
d'enclenchement. Ceci doit avoir lieu à 10 V
±0,3 V. Vérifiez qu'une cible 40Z-Z1 est indiquée à
l'écran du panneau avant.
Étape 6 : Réduisez progressivement le niveau de tension jusqu'à la fermeture de OUT4 (enclenchement
CT). Enregistrez la valeur d'enclenchement. Ceci doit se produire à 8 V
±0,08 V. Augmentez
lentement la tension jusqu'à la réouverture de OUT4. Continuez à l'augmenter jusqu'à
l'ouverture de OUT2. Réinitialisez la cible. Les valeurs d'impédance pour ce test ont été
converties en tensions phase-neutre mesurables.

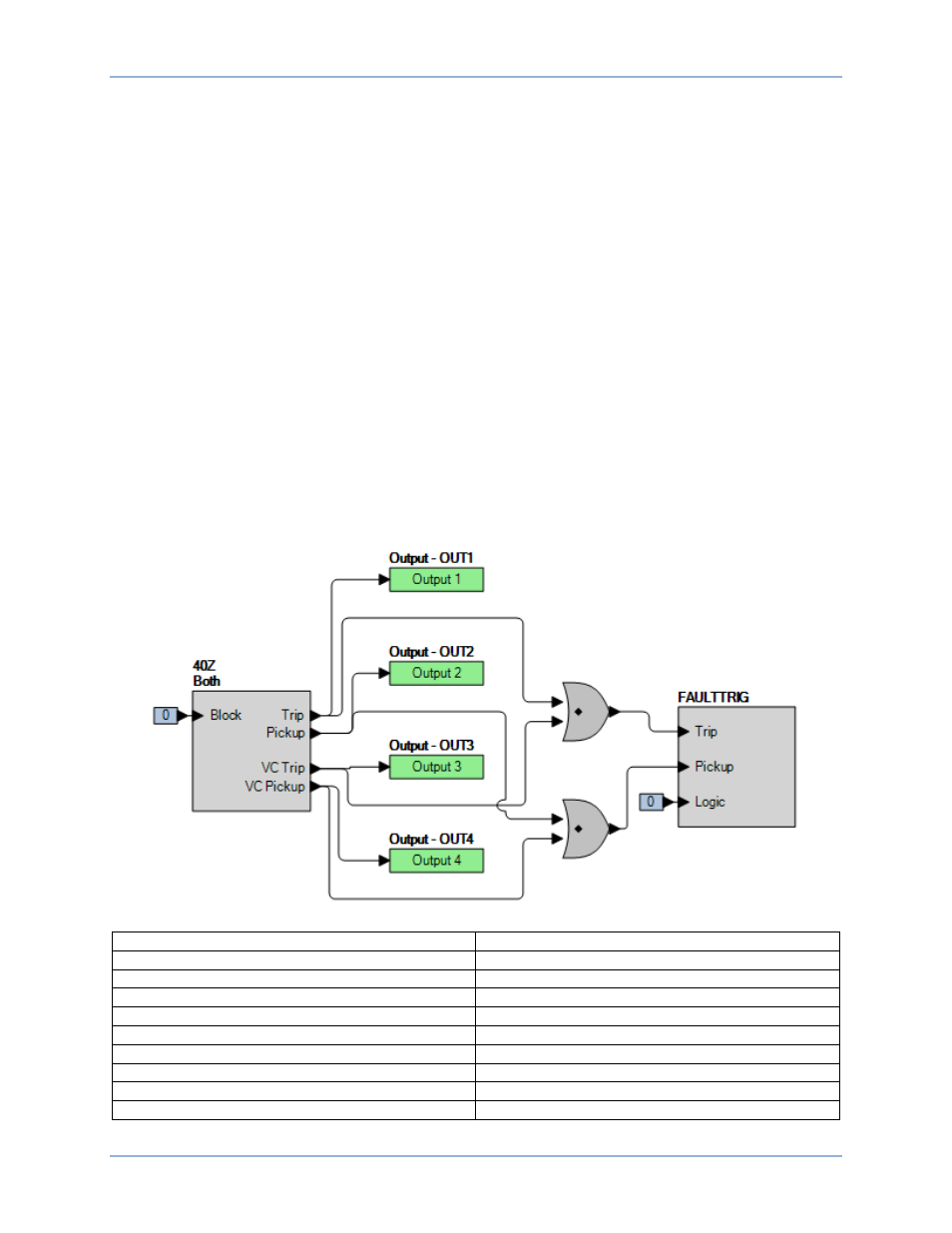

Figure 313. Paramètres BESTlogicPlus
Both Double
Block Blocage
Trip Déclenchement
Pickup Enclenchement
VC Trip Déclenchement CT
VC Pickup Enclenchement CT
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
BE1-11g Test de perte d'excitation - En fonction de l'impédance (40Z)
