502 9424270994 Rev N

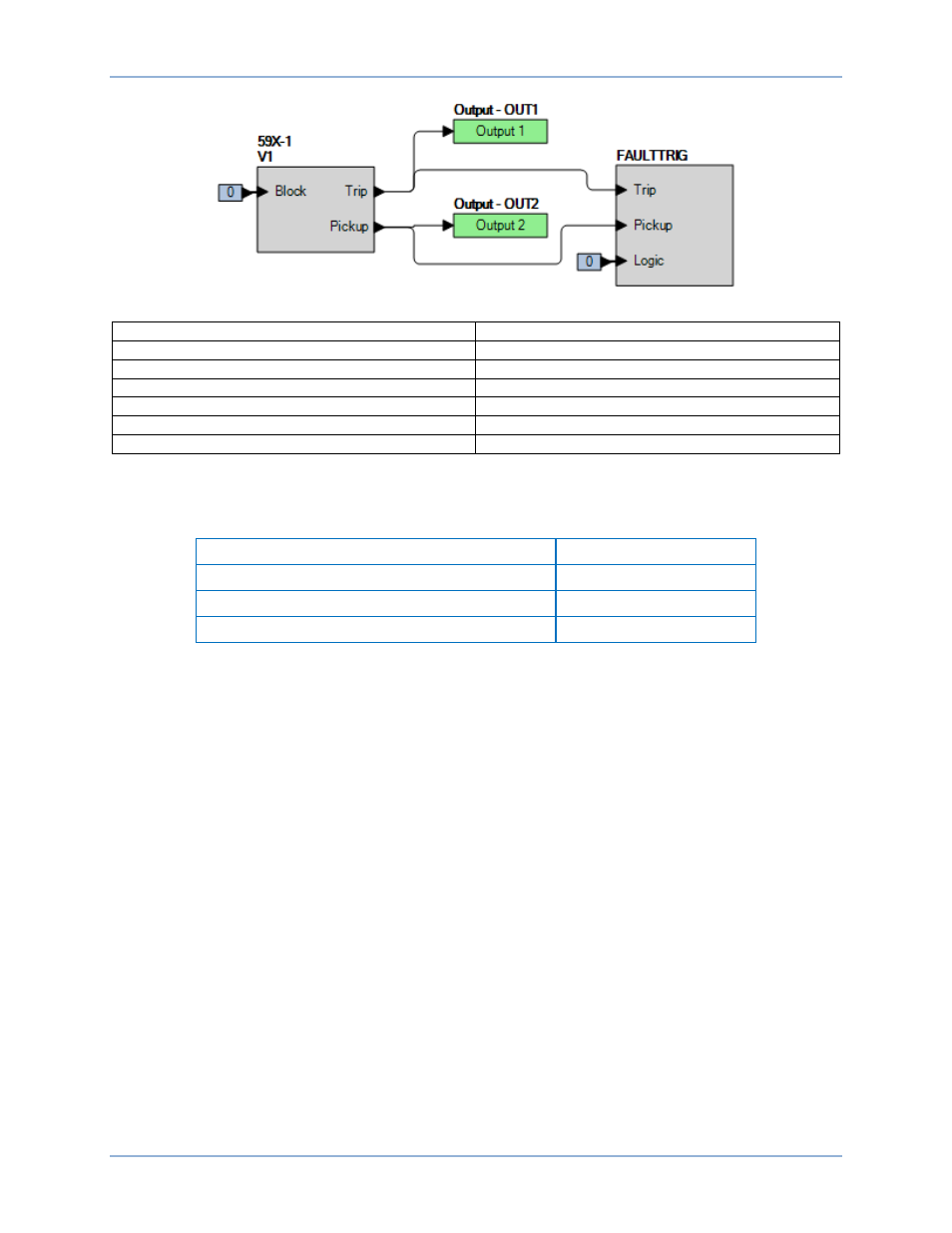

Figure 287. Paramètres BESTlogicPlus (mode V1)
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Surtension (59X-1) et
transmettre la première ligne de paramètres de test du Tableau 161 au BE1-11g.
Tableau 161. Paramètres de test d'enclenchement (mode V1)
Paramètre d'enclenchement Temporisation
82 V 50 ms
42 V 50 ms
25 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 59X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 287).
Étape 5 : Connectez et appliquez une source de tension monophasée de 240 VCA aux bornes C13
(phase A) et C16 (neutre). Pour un test d'entrée monophasée, V1 = tension de phase A / 3. Le
BE1-11g doit donc s'enclencher à une valeur correspondant à trois fois la valeur du paramètre
lorsque seule une entrée monophasée est appliquée. Par exemple, pour déterminer la valeur
de tension d'enclenchement requise pour un BE1-11g avec un paramètre d'enclenchement de
82, une tension d'entrée équivalente à trois fois 82 ou 246 volts est requise.
Étape 6 : Augmentez lentement la tension jusqu'à la fermeture de OUT2 et enregistrez la valeur
d'enclenchement. Vérifiez qu'une cible 59X-1-V1 est indiquée à l'écran du panneau avant.
Diminuez lentement la tension jusqu'à l'ouverture de OUT2 et enregistrez la valeur de
retombée. Réinitialisez la cible.
Étape 7 : Vérifiez la précision d'enclenchement et de retombée à 120 VCA pour un paramètre
d'enclenchement de 42 V (126 VCA sur un jeu de tests) et 70 VCA pour un paramètre
d'enclenchement de 25 V (75 VCA sur un jeu de tests) comme indiqué dans le Tableau 161.
Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les entrées de tension de phase B et de phase C.
Étape 9 : (Facultatif.) Répétez les étapes 1 à 8 pour les groupes de paramètres 1, 2 et 3.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour 59X-2, 59X-3 et 59X-4.
Vérification de la temporisation (mode V1)
Étape 1 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Surtension (59X-1) et
transmettre la première ligne de paramètres de test du Tableau 162 au BE1-11g pour le groupe
de paramètres 0.
Test de surtension auxiliaire (59X) BE1-11g
