9424270994 Rev N 191
Switch Commutation
Pulse Impulsion
Info Tag Marqueur informatif
Set Réglage
Reset Réinitialisation
Block Tag Marqueur bloquant
Marquage des commutateurs de contrôle virtuels
Il est possible de marquer chaque commutateur de contrôle virtuel de manière à indiquer que la fonction
de commutateur est, ou est peut-être, en cours de révision. Chaque commutateur possède les
deux modes de marquage suivants : Informatif (Informational) et Bloquant (Blocking). En mode Informatif,
le commutateur reste opérationnel même s'il est marqué. En mode Bloquant, le commutateur n'est pas
opérationnel tant qu'il est marqué.
Le marquage des commutateurs de contrôle virtuels peut s'effectuer via le panneau avant et via
BESTCOMSPlus. Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'arborescence
Contrôle/Commutateurs virtuels. Cliquez sur le bouton Réglage (Set) pour le Marqueur informatif (Info
Tag) ou bloquant (Block Tag). Si le marquage réussit, l'indicateur à droite du bouton Réglage devient
vert. Si un commutateur est marqué, un indicateur orange figure dans le coin supérieur droit du bouton de
l'élément. Cliquez sur le bouton Réinitialiser (Reset) pour effacer un marqueur. Reportez-vous à la Figure
99.
Le marqueur bloquant est prioritaire sur le marqueur informatif. Une fois que le marqueur bloquant a été
défini, le marqueur informatif ne peut plus être modifié. Le marqueur bloquant doit d'abord être supprimé.
Autrement dit, si vous souhaitez définir un marqueur informatif, vous devez le faire avant de mettre en
place un marqueur bloquant.
Chaque marqueur défini possède un « propriétaire ». Le marqueur doit être supprimé par le
« propriétaire » qui l'a mis en place. Par exemple, si un marqueur est défini via BESTCOMSPlus, il ne
peut être supprimé que via BESTCOMSPlus. Il ne peut pas être supprimé par le biais du panneau avant.
De même, si un marqueur est défini via le panneau avant, il ne peut être supprimé que via ce même
panneau. Cette règle est valable pour toutes les autres formes de communication lors de l'utilisation de
marqueurs.
L'alarme de marqueur bloquant indique qu'un marqueur bloquant est en place. Consultez le chapitre
Alarmes pour obtenir des informations sur la manière de programmer des alarmes.
Connexions logiques
Les connexions logiques de l'élément de commutateur de contrôle virtuel s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément de commutateur de contrôle virtuel est
représenté dans la Figure 100. Les entrées et sorties logiques sont répertoriées dans le Tableau 61.

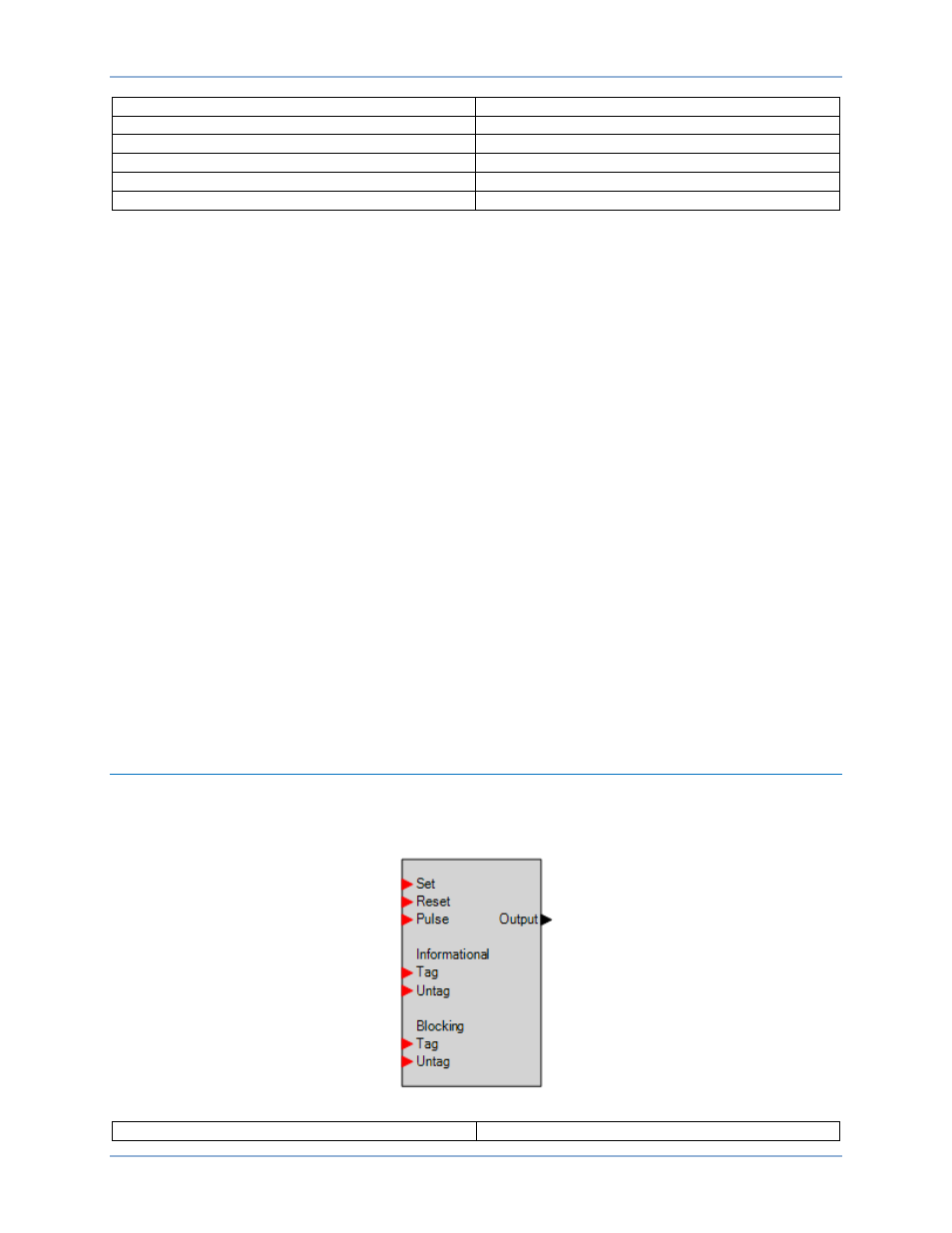

Figure 100. Bloc logique de l'élément de commutateur de contrôle virtuel
Set Réglage
BE1-11g Commutateurs de contrôle virtuels (43)
