94 9424270994 Rev N
activée pour l'élément, le BE1-11g enregistre une cible lorsque la sortie Déclenchement est définie sur
vrai. Consultez le chapitre
Génération de rapports de défaut pour obtenir de plus amples informations sur
la génération de rapports sur les cibles.
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément, la minuterie et
la sortie Enclenchement sont réinitialisées, aucune action corrective n'est entreprise et l'élément est
réarmé en vue d'un nouveau défaut de vitesse de variation de la fréquence.
Fonctions d'inhibition
La protection de vitesse de variation de la fréquence peut être inhibée par le degré de sous-fréquence ou
de surfréquence ou par le pourcentage de tension de séquence négative.
Le paramètre Inhibition de surfréquence (Overfrequency Inhibit) désactive la protection de vitesse de
variation de la fréquence, si la fréquence mesurée dépasse le seuil du paramètre. De même, le
paramètre Inhibition de sous-fréquence (Underfrequency Inhibit) désactive la protection de vitesse de
variation de la fréquence, si la fréquence mesurée passe en dessous du seuil du paramètre.
La protection de vitesse de variation de la fréquence peut être inhibée, si le pourcentage de tension de
séquence négative dépasse la limite fixée par le paramètre Inhibition de séquence négative (Negative
Sequence Inhibit). La sélection de la valeur « zéro » (0) pour le paramètre Inhibition de séquence
négative inhibe cette fonction.
Blocage d'élément
Cette entrée permet la supervision ou le contrôle logique de l'élément.
Chaque élément de protection de fréquence est équipé d'une entrée logique Blocage (Block) qui,
lorsqu'elle est définie sur vrai, désactive l'élément en imposant la logique 0 à ses sorties Déclenchement
et Enclenchement et en réinitialisant sa minuterie. L'entrée Blocage (Block) de l'élément est connectée à
la logique souhaitée dans BESTlogicPlus.
Connexions logiques
Les connexions logiques de l'élément de fréquence s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de fréquence est représenté dans la Figure 54. Les
entrées et sorties logiques sont répertoriées dans le Tableau 26.

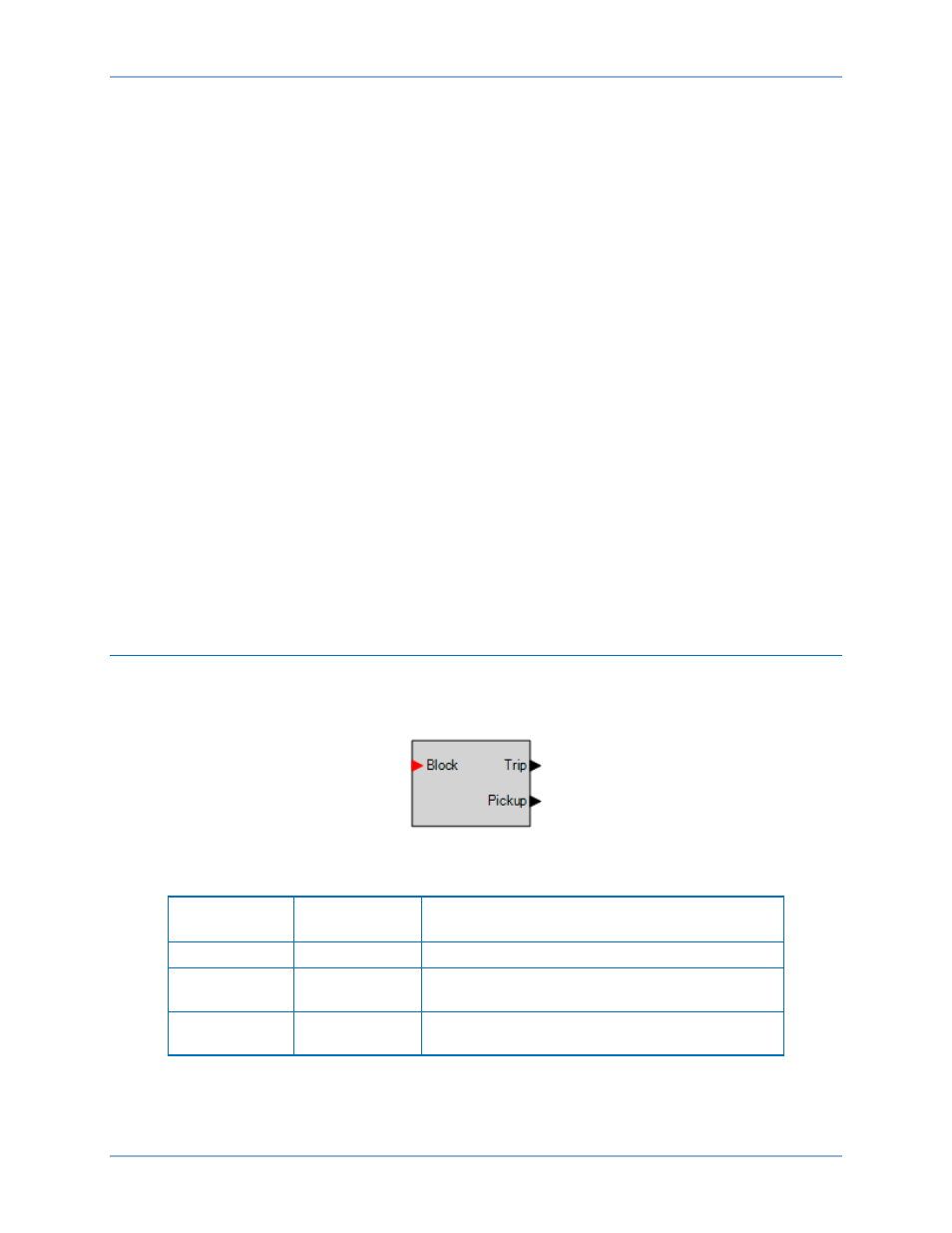

Figure 54. Bloc logique de l'élément de fréquence
Tableau 26. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 81 si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 81 est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 81 est dans une condition
d'enclenchement
Protection de fréquence (81) BE1-11g
