9424270994 Rev N 135

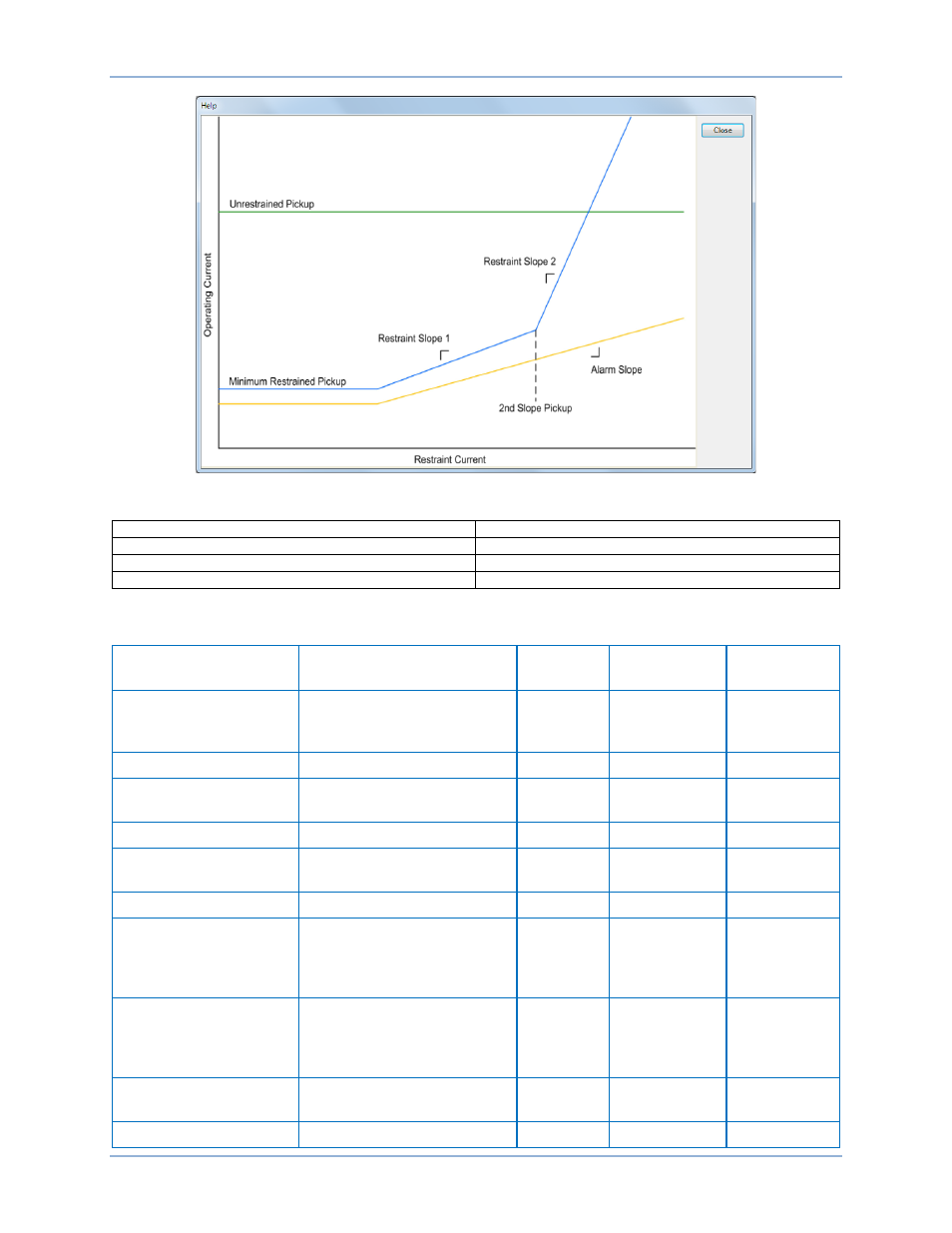

Figure 72. Graphique du fonctionnement du différentiel de courant de phase
Minimum Restrained Pickup Enclenchement avec retenue minimum
Alarm Slope Pente d'alarme
Unrestrained Pickup Enclenchement sans retenue
2nd Slope Pickup Enclenchement de la 2e pente
Tableau 41. Paramètres de fonctionnement
Paramètre Plage Incrément
Unité de
mesure
Valeur par
défaut
Mode 87
Désactivé, Différentiel à
pourcentage ou Équilibre de
flux
s/o s/o Désactivé
Mode Pente Maximum ou Moyenne s/o s/o Maximum
Enclenchement avec
retenue minimum
0 ou 0,1 à 1 0,01 s/o 0
Pente de retenue 1 5 à 100 1 pour cent 45
Enclenchement de
l'équilibre de flux
0 ou 0,1 à 5 0,01 ampères 0
Temporisation 0 à 60 000 variable millisecondes 0
Prise du circuit TC 1
Défini dans l'écran
Paramètres système,
Configuration des
transformateurs
s/o s/o s/o
Prise du circuit TC 2
Défini dans l'écran
Paramètres système,
Configuration des
transformateurs
s/o s/o s/o
Enclenchement de la 2e
pente
0 ou 0,1 à 20 0,01 s/o 0
Pente de retenue 2 15 à 140 1 pour cent 45
BE1-11g Phase Current Differential (87) Protection
