Vérification de l'enclenchement (mode I2)
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 204
au BE1-11g. Réinitialisez toutes les cibles.
Tableau 204. Paramètres de fonctionnement (mode I2)
Paramètre Valeur Écran BESTCOMSPlus Description
Rapport TC de
phase 1 Paramètres système, Transformateurs
de mesure Définit le rapport TC de
phase à 1
Mode
d'élément I2 Protection, Courant, Surintensité
instantanée (51-1) Active la fonction 51-1
pour le mode I2
Source Circuit TC 1 Protection, Courant, Surintensité
instantanée (51-1) Sélectionne le circuit
TC 1 en tant que source
51-1 SÉQ Nég Activé Configuration des cibles, Cibles Active la cible SÉQ Nég
pour 51-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 304.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 51-1 (Trip).
•
OUT2 se ferme pour Enclenchement 51-1 (Pickup).
•
L'enregistrement des défauts est activé.

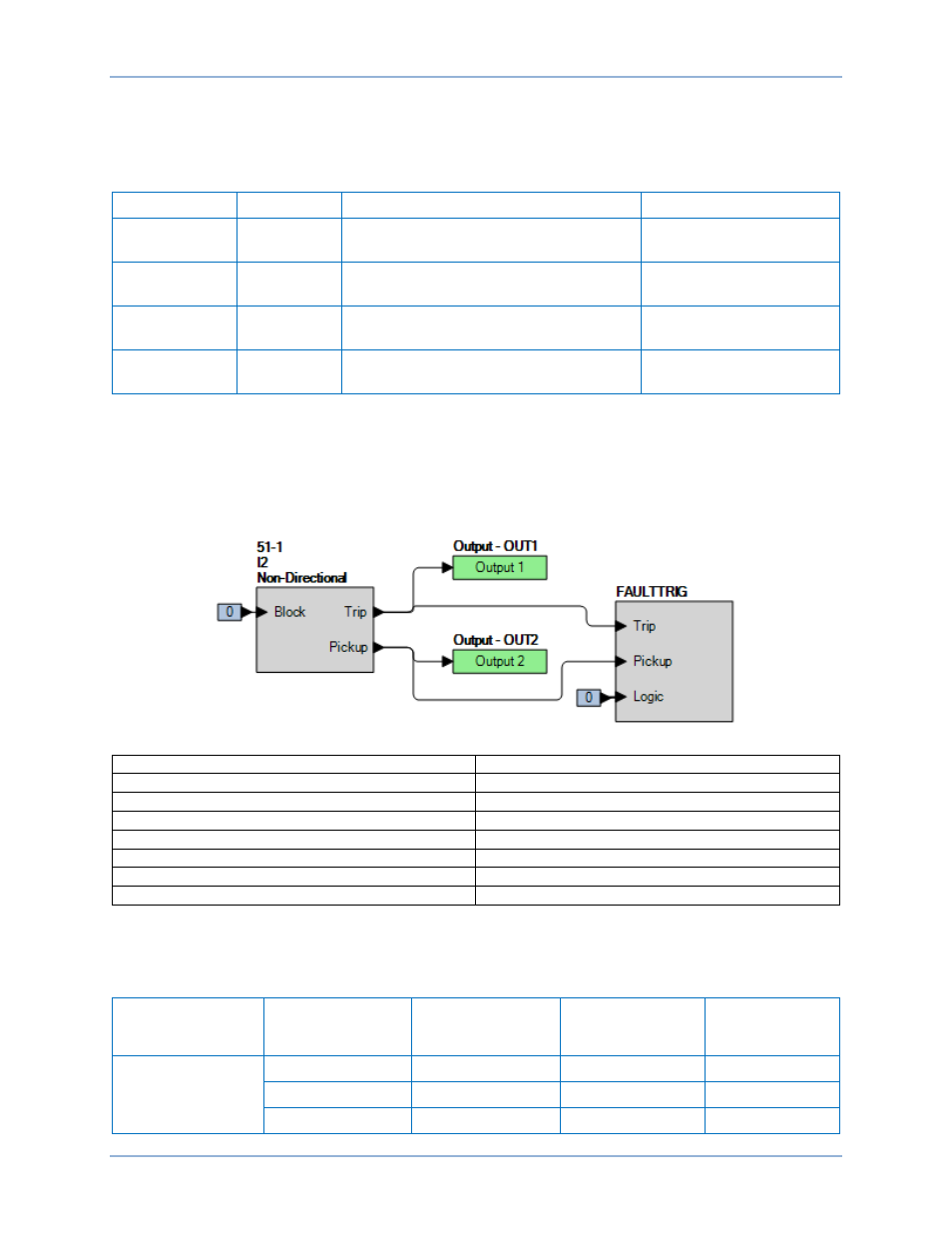

Figure 304. Paramètres BESTlogicPlus (mode I2)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Courant, Surintensité inverse (51-1) et
transmettre les paramètres de test de plage inférieure (paramètre d'enclenchement minimum)
correspondant à votre type d'entrée de contact du Tableau 205 au BE1-11g.
Tableau 205. Paramètres de test d'enclenchement (mode I2)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Coefficient
multiplicateur
Courbe de
temporisation
5 A
Valeur inférieure 0,5 A 0 I2
Valeur moyenne 5,0 A 0 I2
Valeur supérieure 9,0 A 0 I2
