9424270994 Rev N 23
plus, la sortie Enclenchement (Pickup) de l’élément est câblée par la logique sur la sortie 4 et sur une
alarme utilisateur.
Step 1: Démarrez BESTCOMSPlus et sélectionnez Nouvelle connexion (New Connection), puis BE1-11
dans le menu déroulant Communication pour vous connecter au BE1-11g. Reportez-vous à la
Figure 7.
Step 2: L'écran Connexion BE1-11 s'affiche. Reportez-vous à la Figure 8. Sélectionnez Connexion USB
et cliquez sur Connecter.
Step 3: Sélectionnez Télécharger les paramètres et la logique du dispositif (Download Settings and
Logic from Device) dans le menu déroulant Communication. Ce procédé copie tous les
paramètres et la logique du BE1-11g vers BESTCOMSPlus.
Step 4: Cliquez sur le bouton déroulant Affichage (View) et désélectionnez les options Afficher Panneau
des mesures (Show Metering Panel) et Afficher Panneau d'information des paramètres (Show
Setting Information). Reportez-vous à la Figure 10. Cela permet d'agrandir l'espace de travail.
Step 5: Dans l'Explorateur des paramètres (Settings Explorer), cliquez sur le « + » à côté de BE1-11.
Cela permet de développer les sous-menus dans l'arborescence. Maintenant développez le
menu Paramètres système (System Parameters) et sélectionnez l'écran Système d'alimentation
(Power System). Reportez-vous à la Figure 12.
Step 6: Sous Paramètres nominaux (Nominal Settings), entrez les paramètres pour la Tension de phase
secondaire (Secondary Phase Voltage) (69,3 V) et le Courant de phase secondaire (Secondary
Phase Current) (3,6 A).

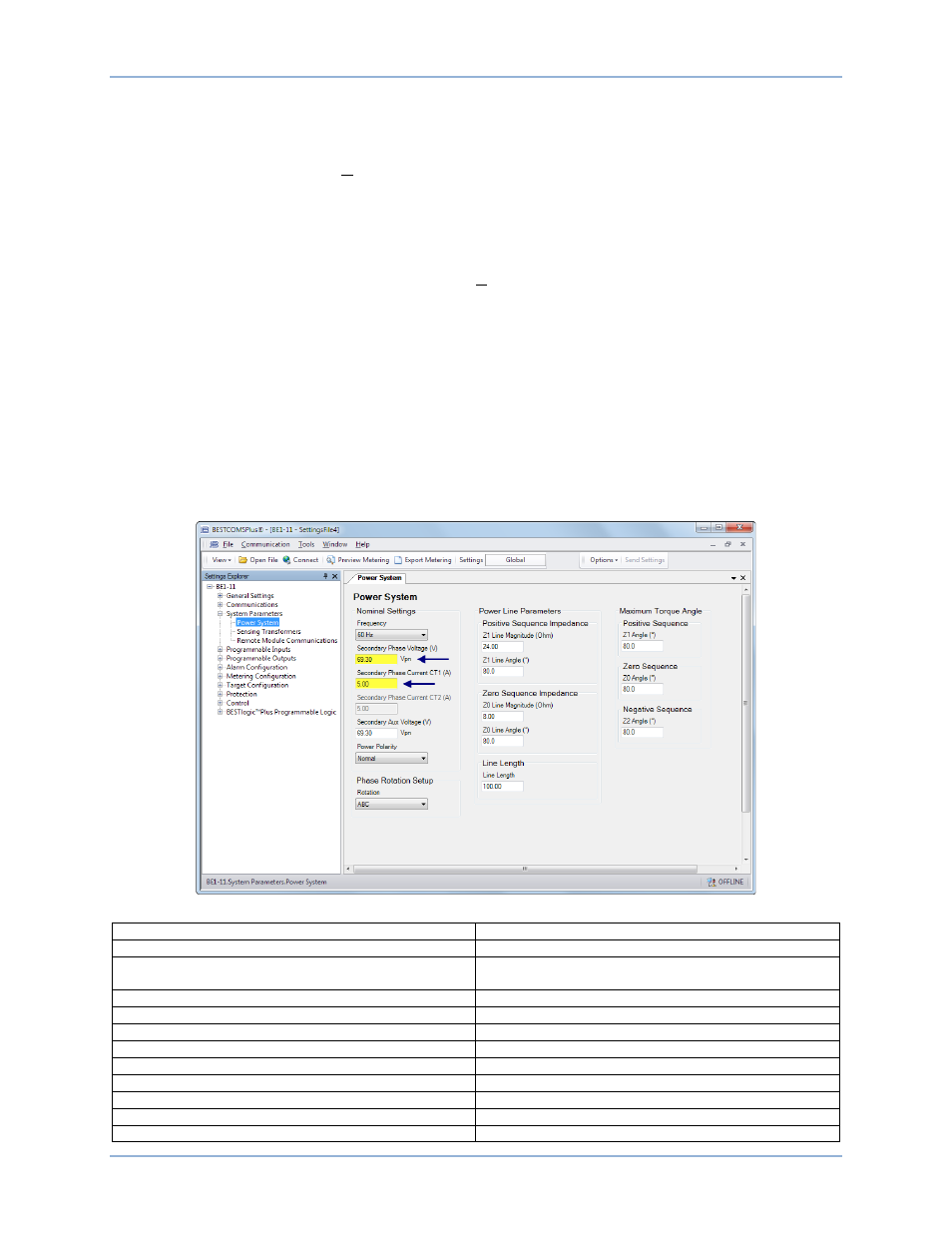

Figure 12. Écran Système d'alimentation
Power System Système d'alimentation
Nominal Settings Paramètres nominaux
Frequency
60 Hz Fréquence
60 Hz
Secondary Phase Voltage (V) Tension de phase secondaire (V)
Secondary Phase Current CT1 (A) Courant de phase secondaire TC1 (A)
Secondary Phase Current CT2 (A) Courant de phase secondaire TC2 (A)
Secondary Aux Voltage (V) Tension auxiliaire secondaire (V)
Power Polarity Polarité de puissance
Normal Normal
Phase Rotation Setup Configuration de la rotation de phase
Rotation Rotation
ABC ABC
