9424270994 Rev N 523
Paramètre Valeur Description
Inhibition de sous-
fréquence 46 Hz Définit l'inhibition de sous-fréquence à 46 Hz
Inhibition de séquence
négative 20 % Définit l'inhibition de séquence négative à
20 %
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 295.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 81-1 (Trip).
•
OUT2 se ferme pour Enclenchement 81-1 (Pickup).
•
L'enregistrement des défauts est activé.

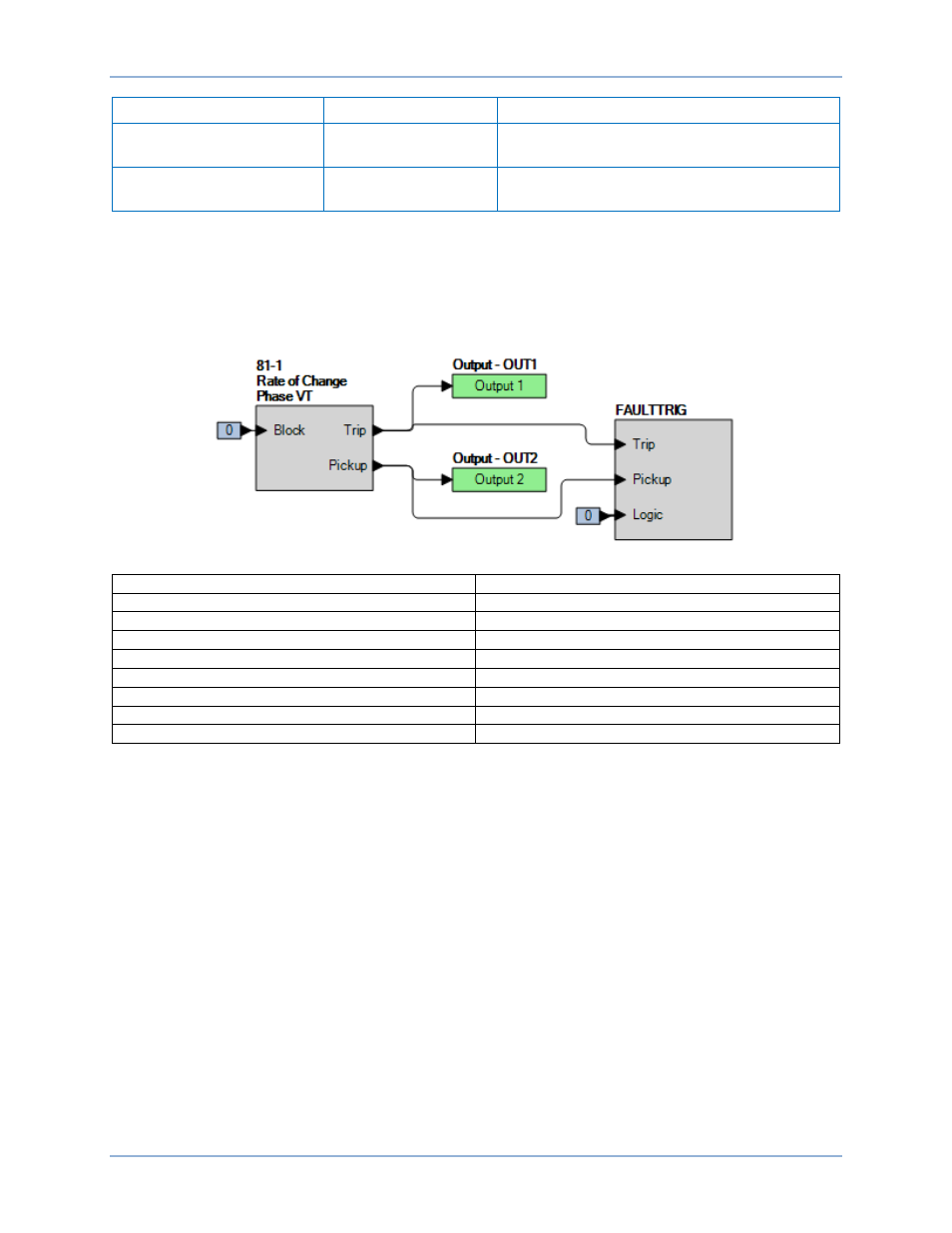

Figure 295. Paramètres BESTlogicPlus (Inhibition ROC)
Rate of Change Vitesse de variation (ROC)
Phase VT TT de phase
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Pour tester l'inhibition par la tension de séquence négative, connectez une source de tension
triphasée avec 120 degrés entre les phases. La valeur de séquence négative est basée sur la
tension nominale phase-neutre (69,3 ou 120). La valeur d'inhibition de séquence négative
correspond à un pourcentage de la tension nominale. En supposant une connexion à 4 fils et
une tension nominale de 120 volts phase-neutre, 208 phase-phase, 20 % de la valeur nominale
équivalent à une tension de séquence négative de 24 volts.
Étape 4 : Réglez la vitesse de variation (balayage ou inclinaison) à 3 Hz/s (BE1-11g défini pour se
déclencher à 2 Hz/s), amorcez le balayage et notez que la sortie OUT2 est activée. Tout en
surveillant les mesures du BE1-11g, réduisez la tension de phase C à 55 volts et notez la
tension de séquence négative. Continuez à réduire la tension de phase C par incréments de
1 volt en répétant le test de balayage après chaque réduction jusqu'à ce que OUT2 ne soit pas
activée. L'inhibition doit avoir lieu à une séquence négative de 24 volts. Enregistrez le résultat.
Étape 5 : Réglez le paramètre Inhibition de séquence négative (Negative Sequence Inhibit) à 0 %.
Étape 6 : Pour tester la fonction d'inhibition par les limites de fréquence, connectez une source de tension
de 120 VCA capable de faire passer la fréquence de 35 à 75 Hz (par balayage) aux bornes C13
(phase A) et C16 (neutre). Avec une vitesse de variation de 2 Hz/s, amorcez un balayage de
3 Hz/s (plage de fréquences de 60 à 57 Hz) et notez que la sortie OUT2 est activée.
Étape 7 : Réglez le paramètre Inhibition de surfréquence (Overfrequency Inhibit) à 59,7 Hz et le
paramètre Inhibition de sous-fréquence (Underfrequency Inhibit) à 59,5 Hz. Répétez l'étape 6 et
BE1-11g Test de fréquence (81)
