486 9424270994 Rev N
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 282.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 27X-1 (Trip).
•
OUT2 se ferme pour Enclenchement 27X-1 (Pickup).
•
L'enregistrement des défauts est activé.

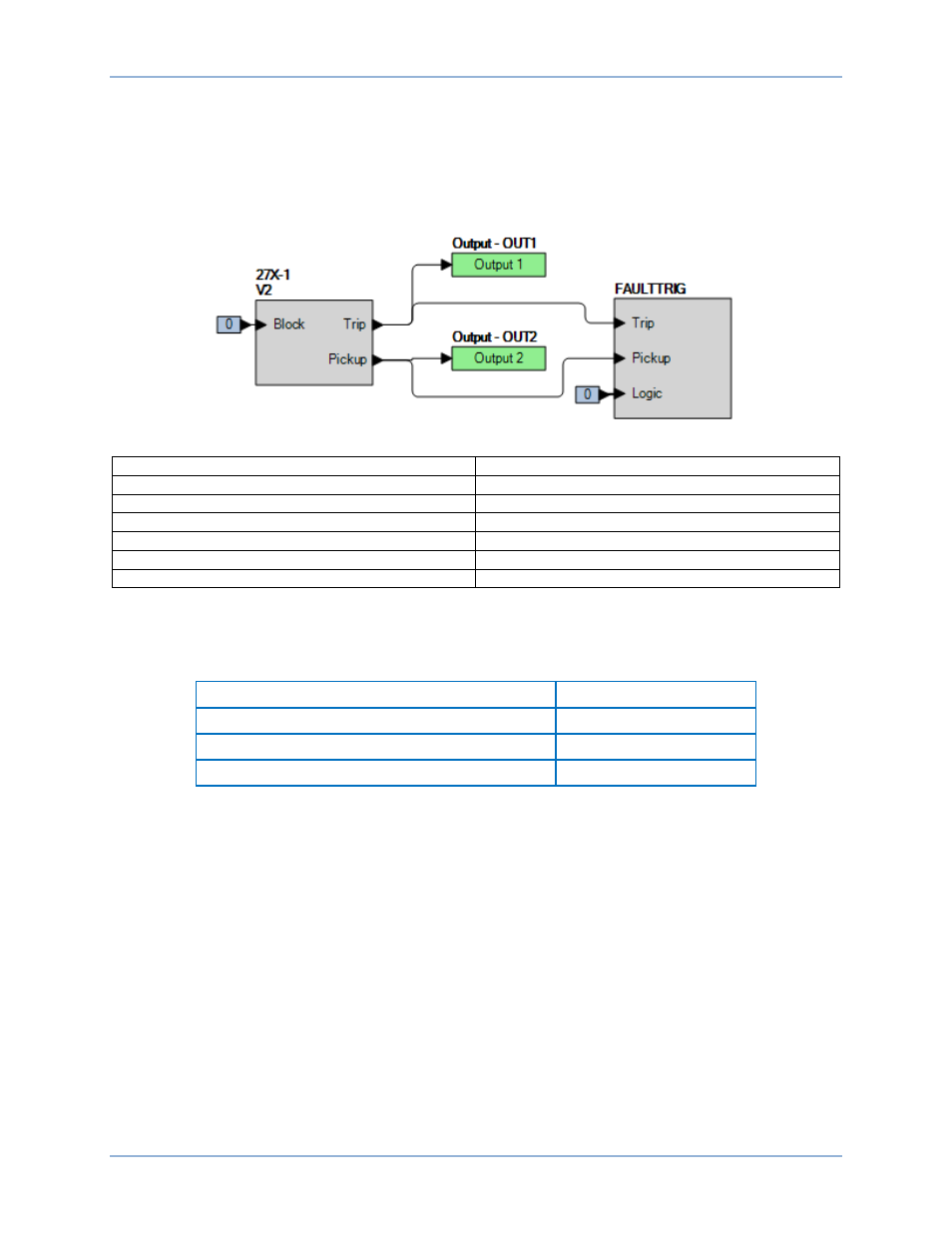

Figure 282. Paramètres BESTlogicPlus (mode V2)
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27X-1) et
transmettre la première ligne de paramètres de test du Tableau 146 au BE1-11g.
Tableau 146. Paramètres de test d'enclenchement (mode V2)
Paramètre d'enclenchement Temporisation
78 V 50 ms
38 V 50 ms
22 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 27X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 282).
Étape 5 : Connectez et appliquez une source de tension monophasée de 240 VCA aux bornes C13
(phase A) et C16 (neutre). Pour un test d'entrée monophasée, V2 = tension de phase A / 3. Le
BE1-11g doit donc s'enclencher à une valeur correspondant à trois fois la valeur du paramètre
lorsque seule une entrée monophasée est appliquée. Par exemple, pour déterminer la valeur
de tension d'enclenchement requise pour un BE1-11g avec un paramètre d'enclenchement de
78, une tension d'entrée équivalente à trois fois 78 ou 234 volts est requise.
Étape 6 : Diminuez lentement la tension de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 27X-1-V2 est indiquée à l'écran du panneau
avant. Augmentez lentement la tension jusqu'à l'ouverture de OUT2 et enregistrez la valeur de
réinitialisation. Réinitialisez la cible.
Étape 7 : Vérifiez la précision d'enclenchement et de réinitialisation à 120 VCA pour un paramètre
d'enclenchement de 38 V (114 VCA sur un jeu de tests) et 70 VCA pour un paramètre
d'enclenchement de 22 V (66 VCA sur un jeu de tests) comme indiqué dans le Tableau 146.
Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les entrées de tension de phase B et de phase C.
Test de sous-tension auxiliaire (27X) BE1-11g
