46 9424270994 Rev N
Fonction de conditionnement des entrées numériques
L’état des entrées de mesure de contact est vérifié toutes les millisecondes. Une reconnaissance d'entrée
numérique et des minuteries anti-rebond paramétrables par l'utilisateur traitent les signaux appliqués aux
entrées. Ces paramètres peuvent être ajustés pour obtenir le compromis optimal entre vitesse et sécurité
pour une application spécifique. (Reportez-vous à la Figure 29.)
Si l'état échantillonné d'un contact surveillé est détecté comme étant sous tension pour la durée de
reconnaissance, la variable logique passe d’un état hors tension (de-energized) (logique 0 ou faux) à un
état sous tension (energized) (logique 1 ou vrai). Une fois que la fermeture du contact est reconnue, la
variable logique reste à l'état sous tension jusqu'à ce que l'état échantillonné du contact surveillé soit
détecté comme étant hors tension pour une période supérieure à la temporisation anti-rebond. À ce
moment, la variable logique passe d'un état sous tension (logique 1 ou vrai) à un état hors tension
(logique 0 ou faux).

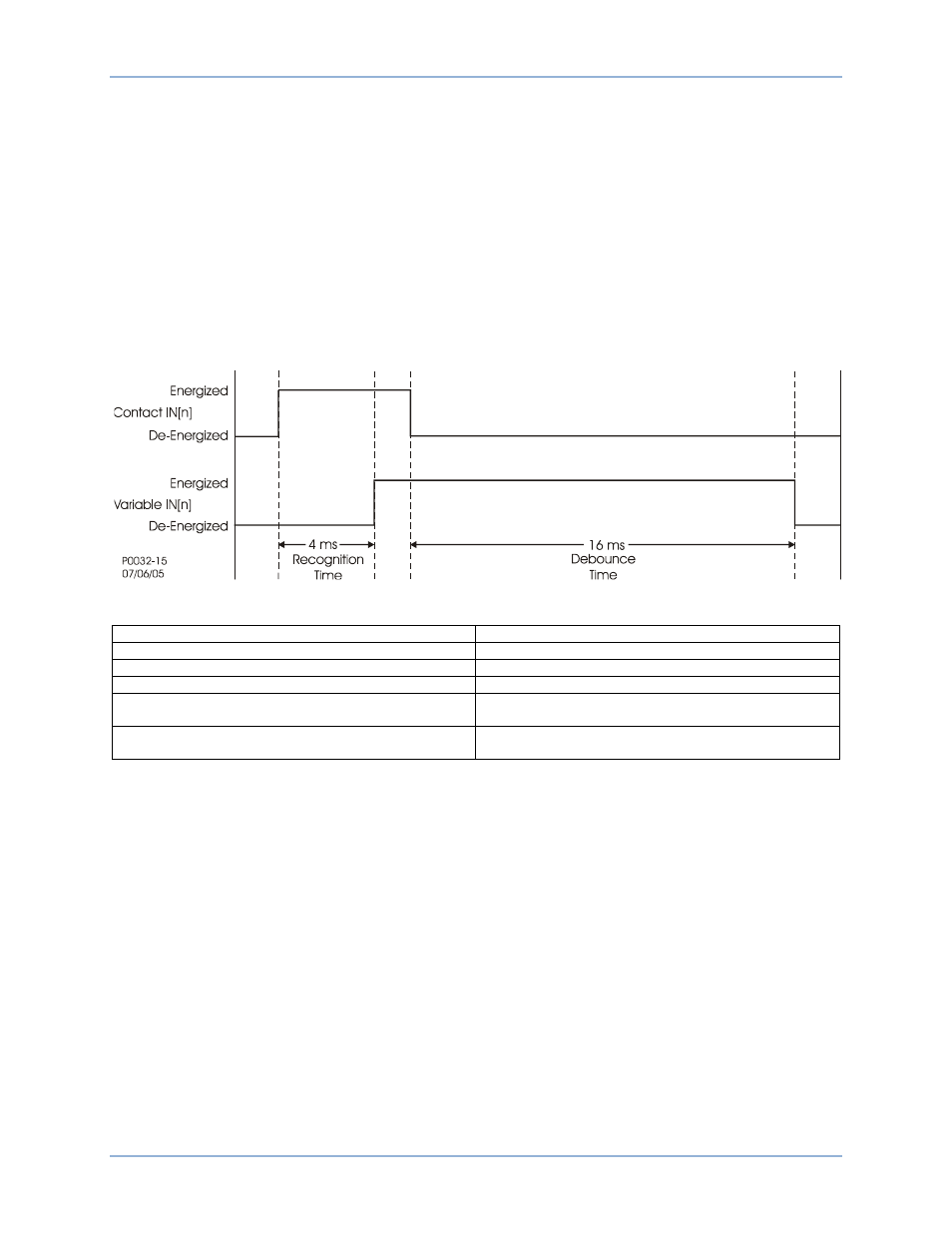

Figure 29. Chronogramme du conditionnement des entrées numériques
Energized Sous tension
Contact IN[n] ENTRÉE Contact[n]
De-Energized Hors tension
Variable IN[n] ENTRÉE Variable[n]
Recognition Time
4 ms Délai de reconnaissance
4 ms
Debounce Time
16 ms Temporisation anti-rebond
16 ms
Configuration des entrées de contact
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Entrées programmables,
Entrées de contact
Chemin de navigation IHM : Explorateur des paramètres, Entrées de contact
Les paramètres et les désignations des entrées de contact sont définis à l'aide de BESTCOMSPlus
®.
Chacune des entrées dispose de deux paramètres et de trois désignations. Les paramètres sont Délai de
reconnaissance (Recognition Time) et Temporisation anti-rebond (Debounce Time). Les désignations
comprennent une description de l'entrée, une indication décrivant l'état de mise sous tension (Energized
State) et une indication décrivant l'état hors tension (De-Energized State). Les désignations sont utilisées
par les fonctions de génération de rapports du BE1-11g.
Pour modifier les paramètres ou les désignations, utilisez l’Explorateur des paramètres (Settings
Explorer) pour ouvrir le sous-menu Entrées de contact (Contact Inputs) du menu Entrées programmables
(Programmable Inputs) comme indiqué dans la Figure 30.
Contacts d’entrée et de sortie BE1-11g
