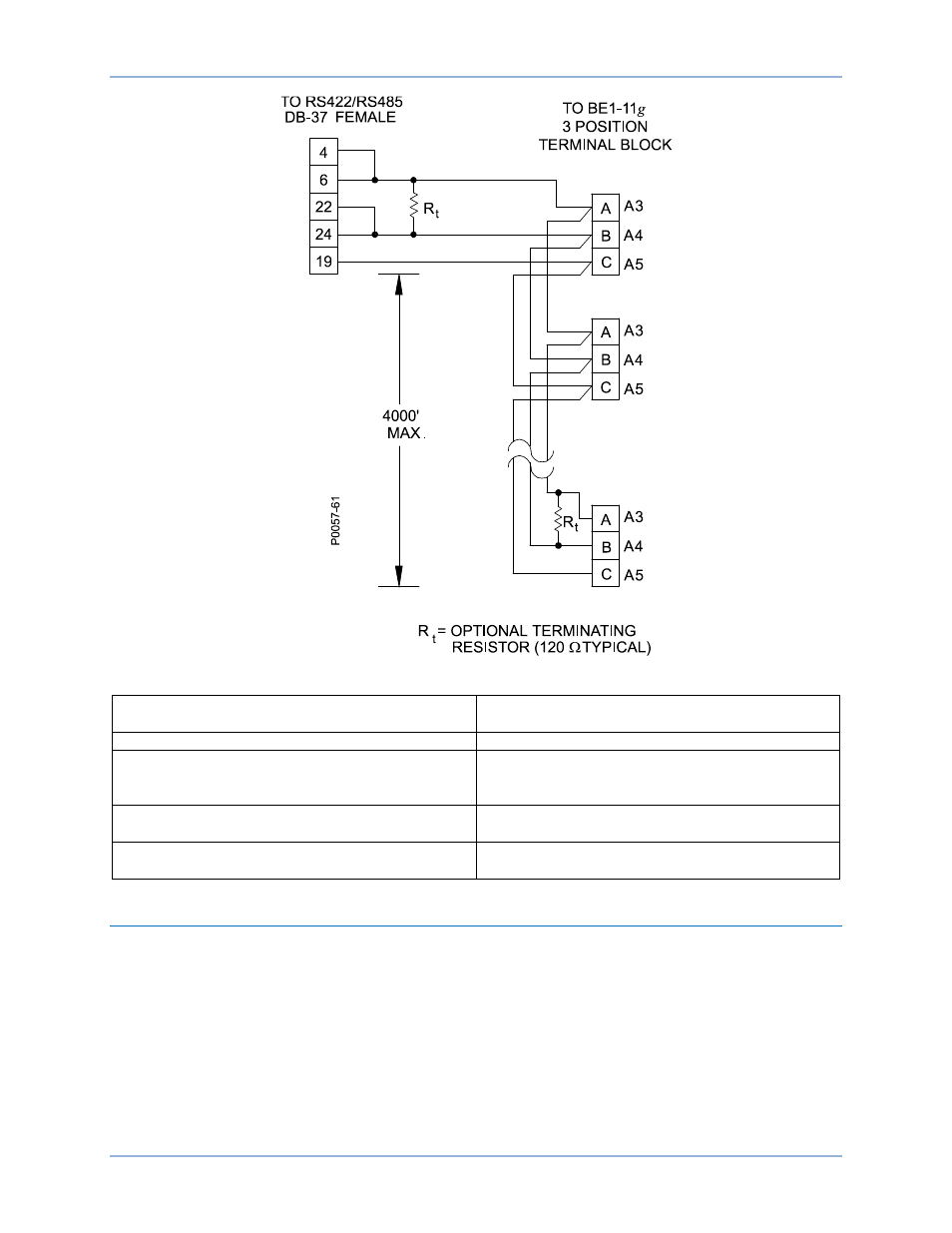

Figure 240. RS-485 DB-37 vers BE1-11g
TO RS422/RS485
DB-37 FEMALE VERS RS422/RS485
DB-37 FEMELLE
R
t
R
t
TO BE1-11g
3 POSITION
TERMINAL BLOCK VERS BE1-11g
3 POSITIONS
BLOC DE JONCTION
4000’
MAX. 4000’
MAX.
R
t
= OPTIONAL TERMINATING
RESISTOR (120
Ω TYPICAL)
R
t
= RÉSISTANCE DE FIN DE LIGNE
FACULTATIVE (120
Ω STANDARD)
Configuration Ethernet
Situé sur le panneau arrière, le port de communication Ethernet facultatif permet de fournir des adresses
dynamiques (DHCP), des pages Web (HTTP), des alertes par e-mail (SMTP), ainsi qu'une
communication avec un PC exécutant BESTCOMSPlus, Modbus
™ ou un logiciel DNP. Les paramètres
Ethernet supplémentaires sont illustrés dans la Figure 241.
Vous devez cocher la case Activer les pages Web pour pouvoir afficher des pages Web BE1-11g.
Consultez le chapitre
BESTnet
™Plus
pour obtenir de plus amples informations sur l'affichage de pages
Web.
