9424270994 Rev N 253
Surveillance du disjoncteur
Les fonctions de surveillance du disjoncteur permettent de gérer les frais de maintenance et d'inspection
de l'équipement en fournissant des fonctions et des alarmes avancées pour le disjoncteur. Ces fonctions
incluent la génération de rapports sur : l'état et le nombre d'opérations effectuées par le disjoncteur, la
surveillance des courants interrompus lors d'un défaut et le suivi du régime de déclenchement. Chaque
fonction peut être configurée sous forme d'alarme programmable. Le chapitre
Alarmes fournit de plus
amples informations sur l'utilisation d'alarmes programmables. La surveillance de la tension et de la
continuité du circuit de déclenchement du disjoncteur est une fonction connexe décrite dans le chapitre
Surveillance du circuit de déclenchement (52TCM) .
Génération de rapports sur l'état du disjoncteur
La fonction de surveillance de l'état du disjoncteur suit l'état du disjoncteur à des fins de génération de
rapports. Le nombre de manœuvres d'ouverture du disjoncteur est également calculé et enregistré dans
le registre de calcul du nombre d'opérations du disjoncteur. L'état du disjoncteur est également utilisé par
les fonctions 50BF, 60FL, 25A et 52TCM. Le bloc logique de l'état du disjoncteur est représenté dans la
Figure 148.

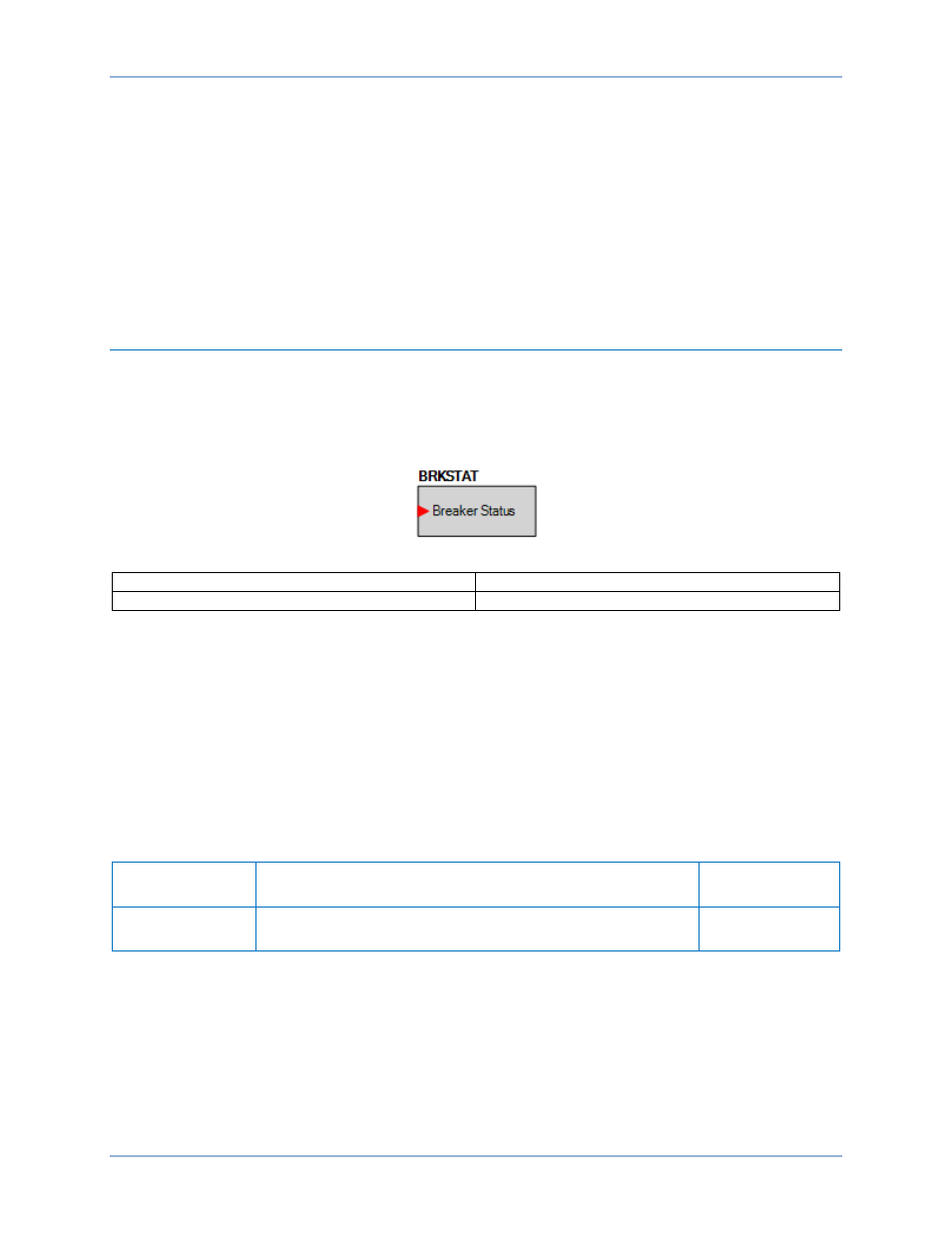

Figure 148. Bloc logique de l'état du disjoncteur
BRKSTAT ÉTATDISJONC
Breaker Status État du disjoncteur
Paramètres BESTlogic
™Plus relatifs à l'état du disjoncteur
Comme le BE1-11g est entièrement programmable, il est nécessaire de programmer la variable logique
qui surveille l'état du disjoncteur. L'état du disjoncteur est programmé via BESTCOMSPlus
®. Utilisez
l'Explorateur des paramètres pour ouvrir l'arborescence Logique programmable BESTlogicPlus et
sélectionnez le bloc logique État du disjoncteur dans la liste des éléments. Utilisez la technique du
glisser-déposer pour relier une variable ou une série de variables à l'entrée. Consultez le chapitre
BESTlogicPlus pour obtenir de plus amples informations sur le paramétrage de la logique programmable
de BESTlogicPlus.
Le Tableau 80 récapitule les paramètres BESTlogicPlus relatifs à l'état du disjoncteur.
Tableau 80. Paramètres BESTlogicPlus relatifs à l'état du disjoncteur
Paramètre Plage/Objet
Valeur par
défaut
État du
disjoncteur
Vrai, lorsque le disjoncteur est fermé (par exemple,
logique 52a).
0
Consultation des informations relatives à l'état et au nombre d'opérations du disjoncteur
Chemin de navigation BESTCOMSPlus : Explorateur des mesures, État, État du disjoncteur
Chemin de navigation IHM : Explorateur des mesures, État, État du disjoncteur
L'état du disjoncteur peut être consulté via BESTCOMSPlus, l'écran du panneau avant et l'interface de la
page Web.
Pour afficher l'état du disjoncteur via BESTCOMSPlus, utilisez l'Explorateur des mesures pour ouvrir
l'écran État, État du disjoncteur présenté dans la Figure 149. Pour afficher l'état du disjoncteur à partir de
l'écran du panneau avant, naviguez jusqu'à Explorateur des mesures, État, État du disjoncteur.
BE1-11g Surveillance du disjoncteur
