396 9424270994 Rev N
Cartographie des points binaires DNP
Les points binaires peuvent être cartographiés dans n'importe lequel des registres de carte d'utilisateur
binaire. Utilisez l'Explorateur des paramètres de BESTCOMSPlus pour ouvrir l'arborescence
Communications, DNP, Cartographie des points binaires DNP comme illustré dans la Figure 250.
Pour associer un point binaire à la carte d'utilisateur binaire :
1. Sélectionnez un point binaire dans la colonne de gauche.
2. Cliquez sur le bouton Ajouter >> (Add) pour ajouter le point binaire à la liste des cartes d'utilisateur
binaires.
3. Utilisez les boutons Déplacer vers le haut (Move Up) ou Déplacer vers le bas (Move Down) au-
dessus de la liste pour réorganiser les cartes d'utilisateur binaires.
4. Cliquez sur le bouton orange Enregistrer pour enregistrer les paramètres dans la mémoire de
BESTCOMSPlus. Ce bouton devient blanc une fois que les paramètres ont été enregistrés dans la
mémoire de BESTCOMSPlus.
5. Téléchargez les paramètres vers le dispositif en sélectionnant Communication dans le menu
déroulant supérieur, puis en cliquant sur Télécharger les paramètres vers le dispositif.

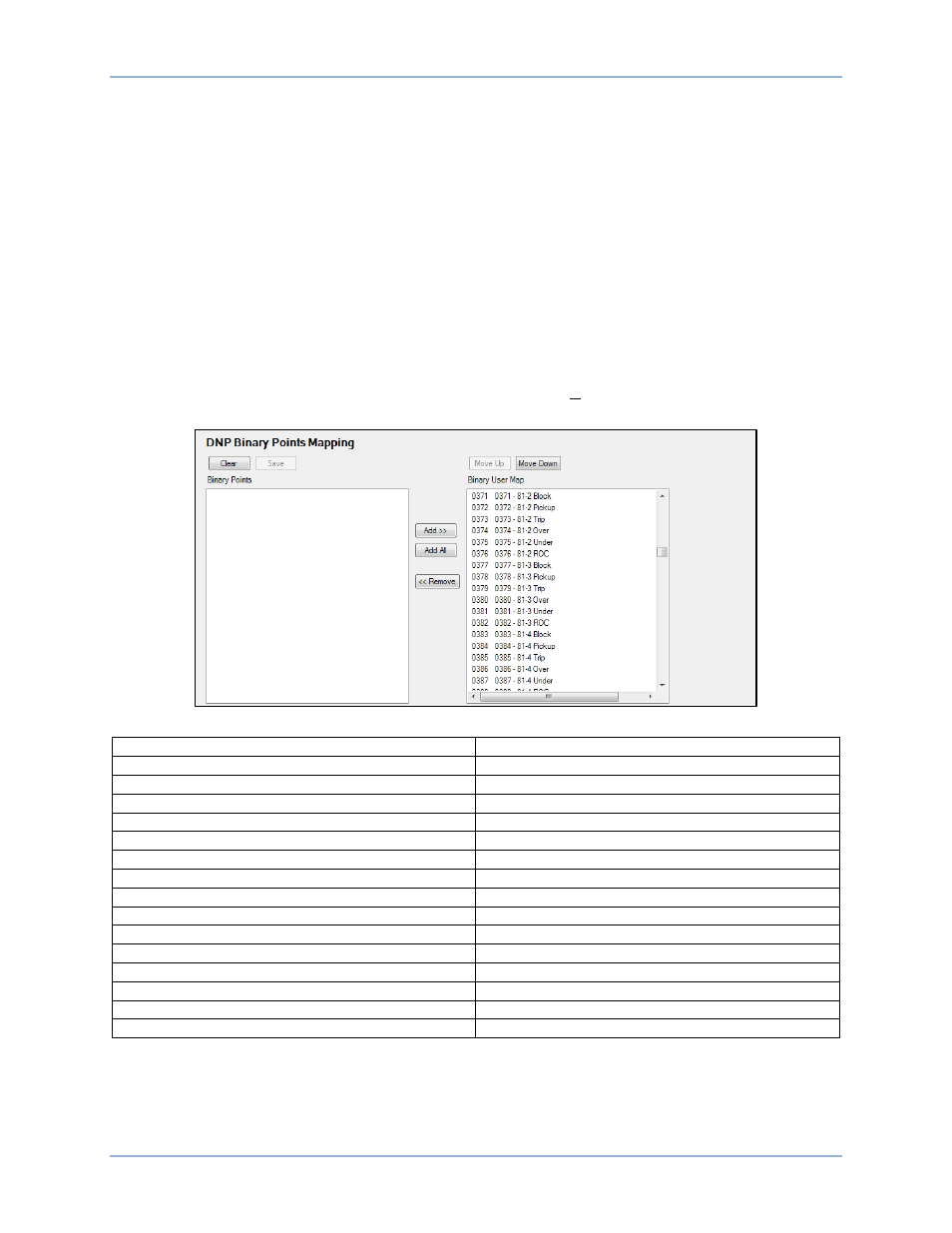

Figure 250. Écran Cartographie des points binaires DNP
DNP Binary Points Mapping Cartographie des points binaires DNP
Clear Effacer
Save Enregistrer
Binary Points Points binaires
Add Ajouter
Add All Ajouter tout
Remove Supprimer
Move Up Déplacer vers le haut
Move Down Déplacer vers le bas
Binary User Map Cartographie binaire d'utilisateur
Block Blocage
Pickup Enclenchement
Trip Déclenchement
Over Sur
Under Sous
ROC Vitesse de variation
Mise à l'échelle des entrées et sorties analogiques DNP
Les entrées et sorties analogiques BE1-11g peuvent être mises à l'échelle pour maintenir la résolution et
la lisibilité des valeurs. La mise à l'échelle des points d'entrée analogiques est ajustée sur l'écran Mise à
l'échelle des entrées analogiques DNP (DNP Analog Input Scaling) (représenté dans la Figure 251) et
Communication BE1-11g
