Pour le montage en tiroir d'un BE1-11g H1 simple (boîtier de type H), vous devez utiliser les dimensions
de perçage et de découpe de la Figure 194. Pour le montage en tiroir d'un BE1-11g H1 simple (boîtier de
type P), vous devez utiliser les dimensions de perçage et de découpe de la Figure 195.

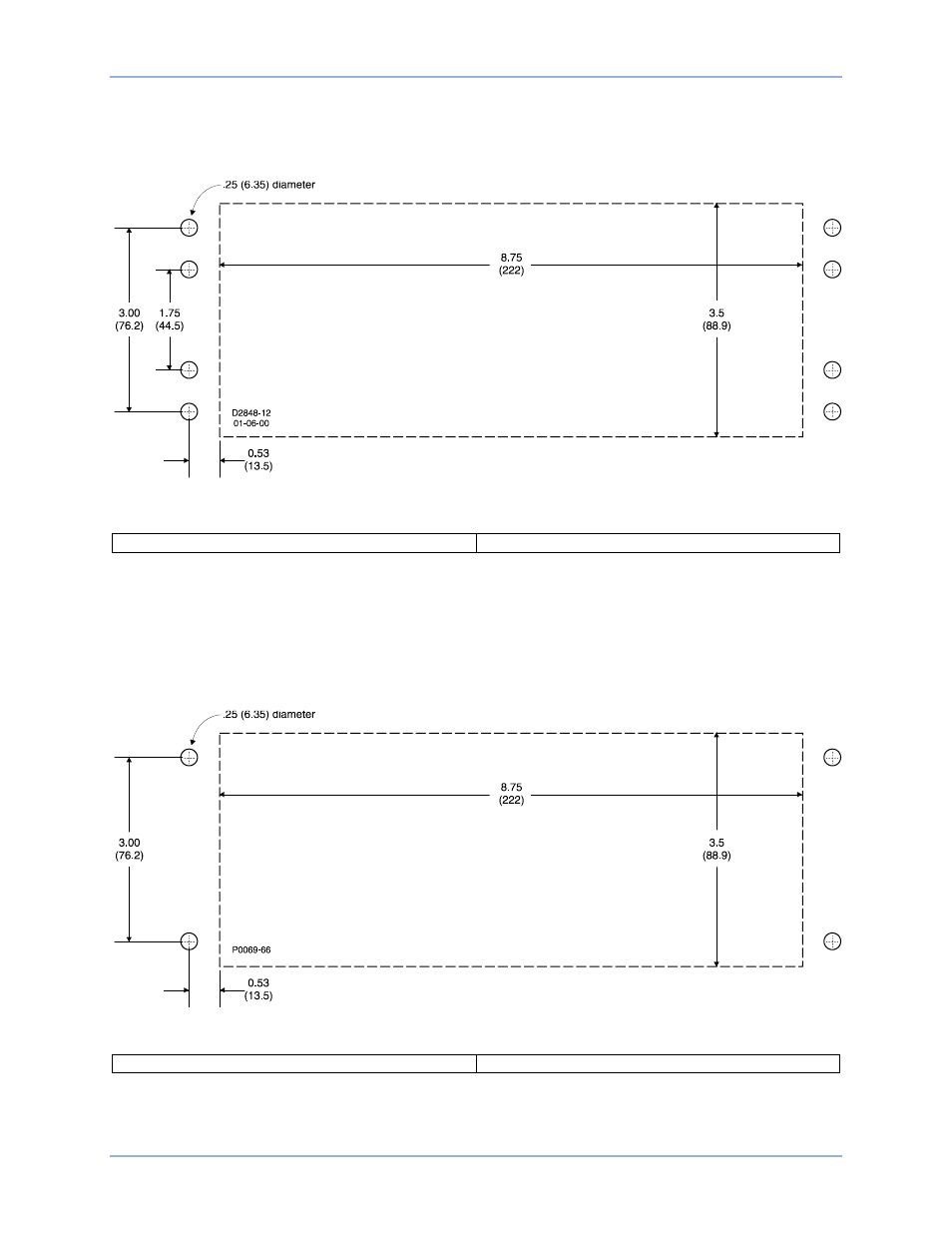

Figure 194. Dimensions de perçage et de découpe d'un BE1-11g H1 simple (boîtier de type H) pour montage
en tiroir
diameter diamètre
Figure 195. Dimensions de perçage et de découpe d'un BE1-11g H1 simple (boîtier de type P) pour montage
sur panneau
diameter diamètre
BE1-11g Montage
