484 9424270994 Rev N
Paramètre Valeur Écran BESTCOMSPlus Description
Mode de
temporisation Constant Protection, Tension, Sous-tension
(27X-1)
Sélectionne des
temporisations constantes
27X-1 V1 Activé Configuration des cibles, Cibles Active la cible V1 pour 27X-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 281.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 27X-1 (Trip).
•
OUT2 se ferme pour Enclenchement 27X-1 (Pickup).
•
L'enregistrement des défauts est activé.
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27X-1) et
transmettre la première ligne de paramètres de test du Tableau 143 au BE1-11g.

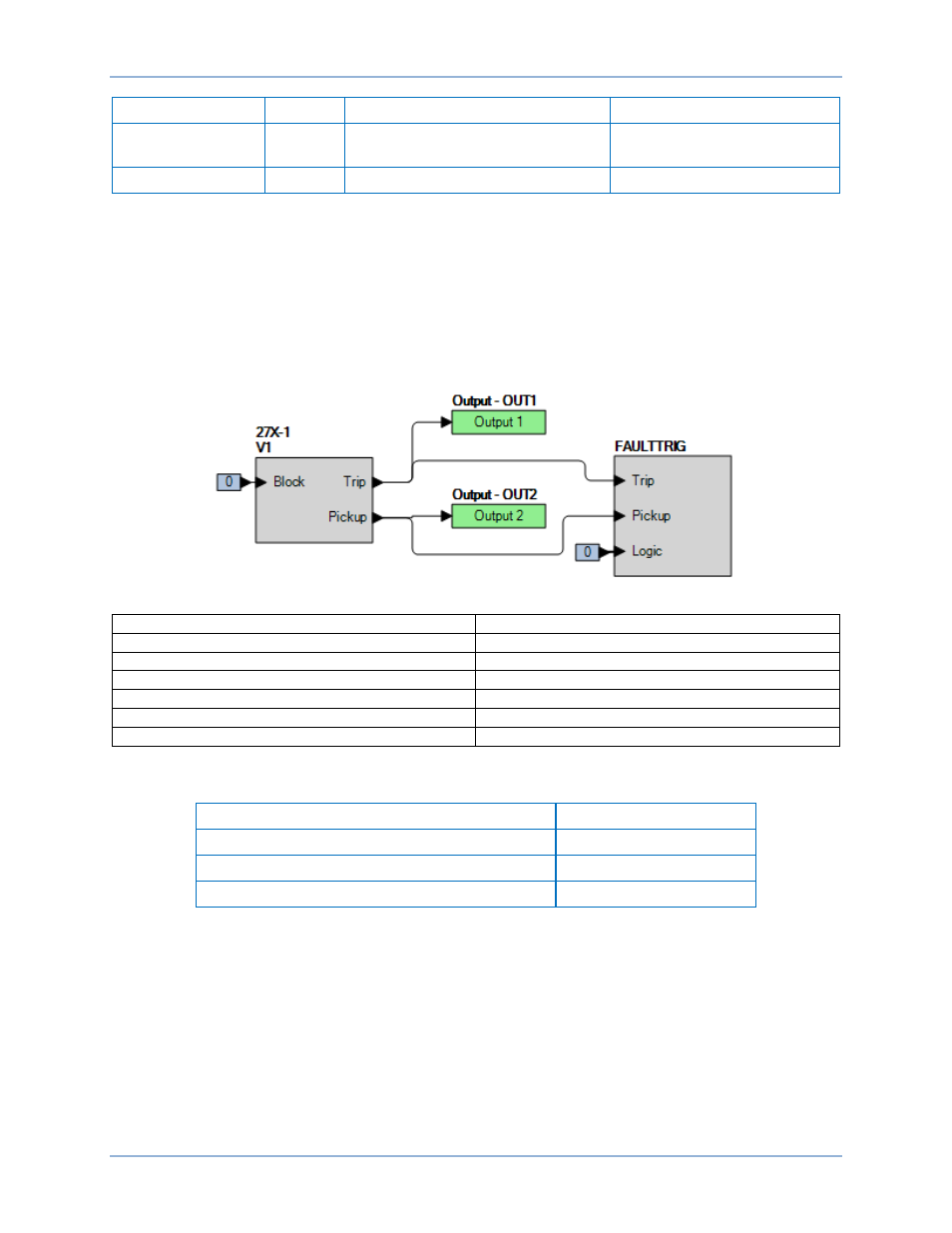

Figure 281. Paramètres BESTlogicPlus (mode V1)
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Tableau 143. Paramètres de test d'enclenchement (mode V1)
Paramètre d'enclenchement Temporisation
78 V 50 ms
38 V 50 ms
22 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 27X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 281).
Étape 5 : Connectez et appliquez une source de tension monophasée de 240 VCA aux bornes C13
(phase A) et C16 (neutre). Pour un test d'entrée monophasée, V1 = tension de phase A / 3. Le
BE1-11g doit donc s'enclencher à une valeur correspondant à trois fois la valeur du paramètre
lorsque seule une entrée monophasée est appliquée. Par exemple, pour déterminer la valeur
de tension d'enclenchement requise pour un BE1-11g avec un paramètre d'enclenchement de
78, une tension d'entrée équivalente à trois fois 78 ou 234 volts est requise.
Étape 6 : Diminuez lentement la tension de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 27X-1-V1 est indiquée à l'écran du panneau
avant. Augmentez lentement la tension jusqu'à l'ouverture de OUT2 et enregistrez la valeur de
réinitialisation. Réinitialisez la cible.
Test de sous-tension auxiliaire (27X) BE1-11g
