514 9424270994 Rev N
Paramètre Valeur Écran BESTCOMSPlus Description
Retardement de
déclenchement 0 Protection, Tension, Saut de
vecteur (78V) Définit le retardement de
déclenchement sur zéro
78V Activé Configuration des cibles,
Cibles Active une cible pour 78V
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 291.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 78V (Trip).
•
OUT2 se ferme pour Enclenchement 78V (Pickup).
•
L'enregistrement des défauts est activé.

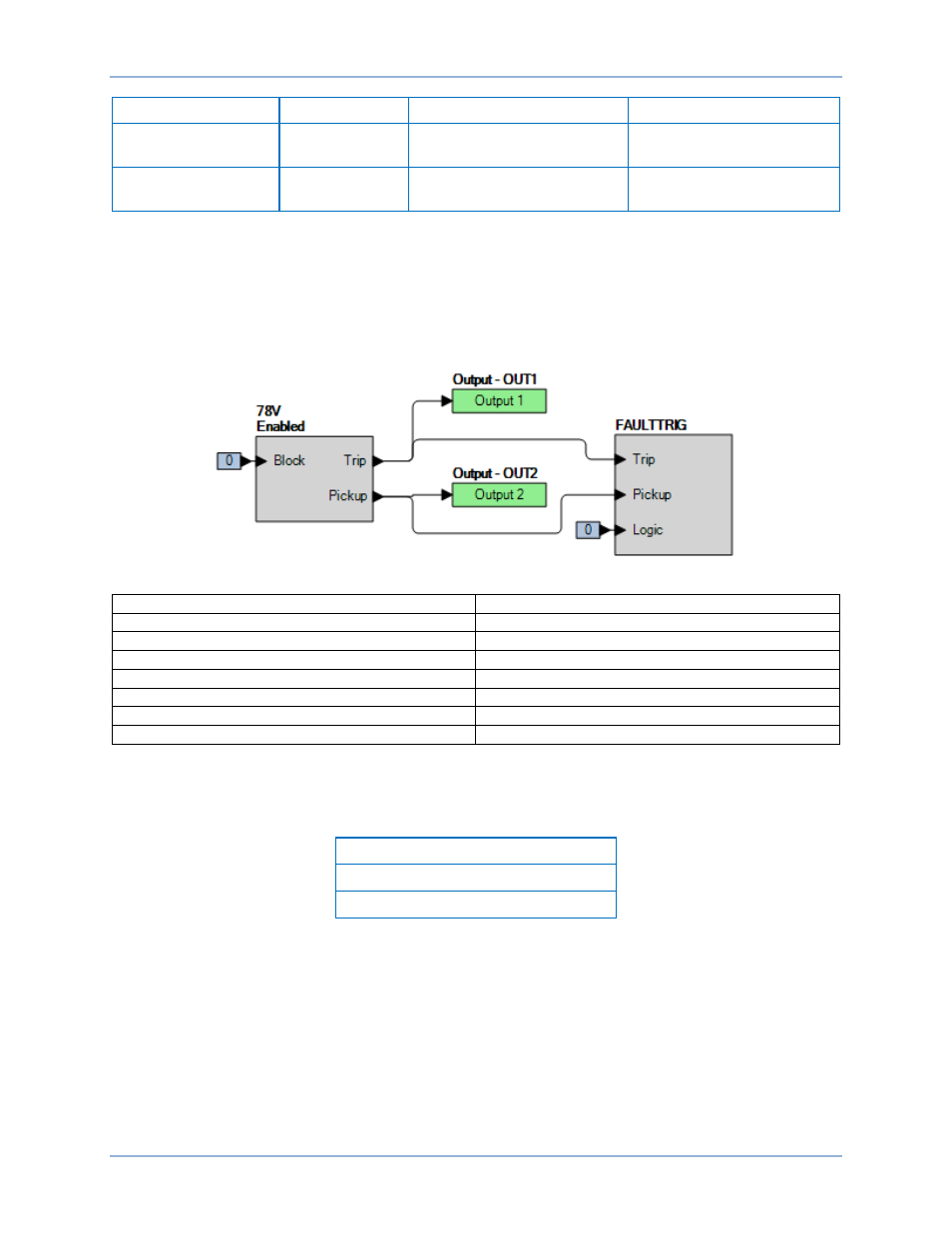

Figure 291. Paramètres BESTlogicPlus
Enabled Activé
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Saut de vecteur (78V) et
transmettre la première ligne de paramètres de test du Tableau 173 au BE1-11g.
Tableau 173. Paramètres de test d'enclenchement
Paramètre d'enclenchement
20 °
90
°
Étape 4 : Préparez la surveillance de l'exécution de la fonction 78V. Cette exécution peut être vérifiée en
surveillant la sortie OUT1 (voir Figure 291).
Étape 5 : Connectez et appliquez une source de tension phase-phase de 120 V triphasée aux bornes
C13 (phase A) et C16 (neutre).
Étape 6 : Appliquez une modification progressive de ±20 degrés à l'angle de tension de phase A. Vérifiez
que OUT1 se ferme et enregistrez la valeur d'enclenchement. Vérifiez qu'une cible 78V est
indiquée à l'écran du panneau avant. Le délai total de déclenchement doit être inférieur ou égal
à 150 ms. Supprimez l'angle de tension de phase A. Vérifiez que OUT1 s'ouvre et enregistrez la
valeur de réinitialisation. Réinitialisez la cible.
Test de saut de vecteur (78V) BE1-11g
