254 9424270994 Rev N

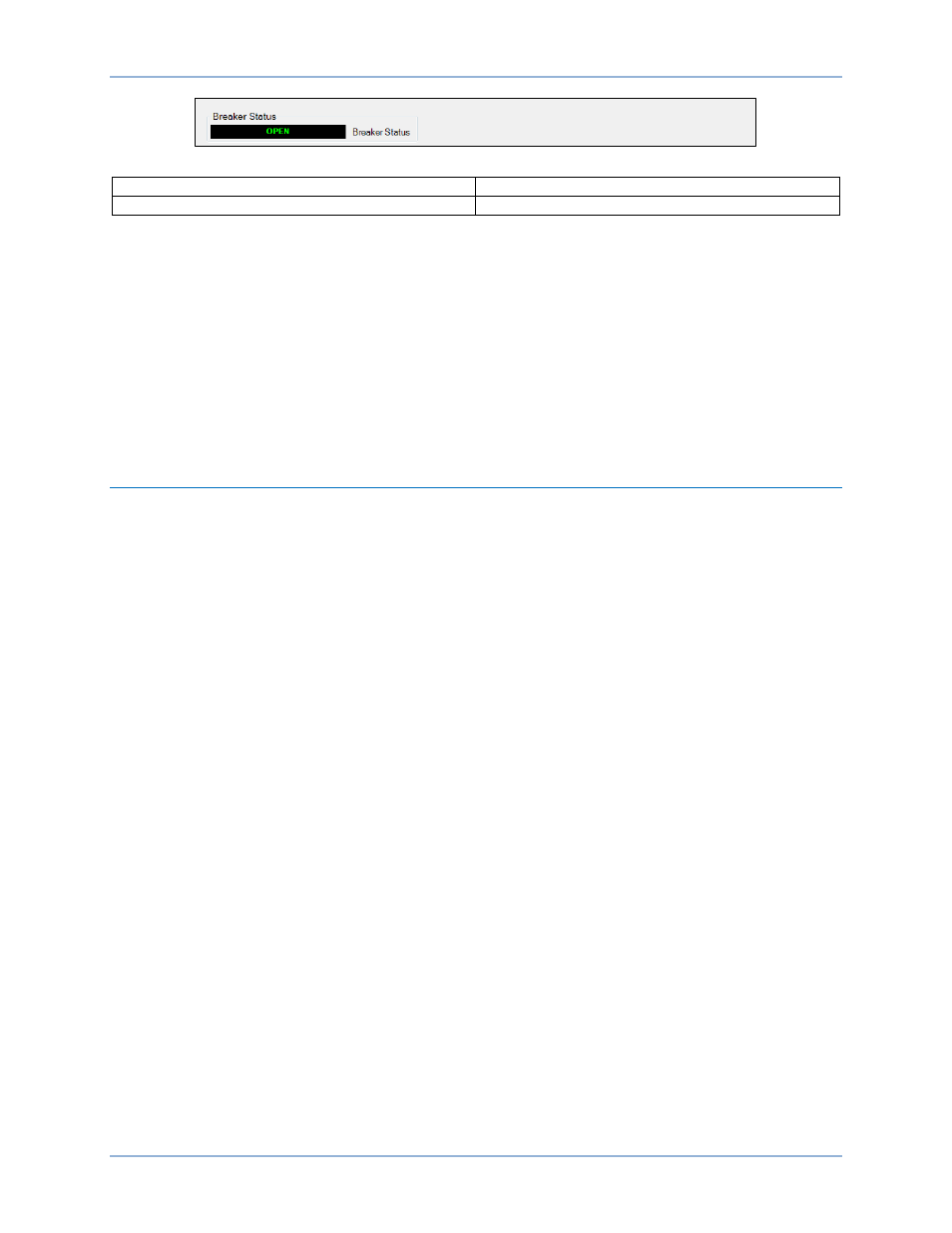

Figure 149. Écran État du disjoncteur
Breaker Status État du disjoncteur
OPEN OUVERT
Le nombre d'opérations du disjoncteur peut être lu sur l'écran du panneau avant. La valeur du compteur
peut être ajustée à l'aide de la touche Modifier (Edit). Cela permet de faire correspondre la valeur du
compteur du BE1-11g avec un compteur à rouleaux mécaniques sur un mécanisme de disjoncteur. Un
accès en écriture aux fonctions de génération de rapports doit être obtenu pour pouvoir modifier cette
valeur sur l'écran du panneau avant. Pour afficher l'état du disjoncteur via BESTCOMSPlus, utilisez
l'Explorateur des mesures pour ouvrir l'arborescence Contrôle, Commutateur de contrôle du disjoncteur.
Il est possible de déclencher une alarme lorsque le nombre d'opérations du disjoncteur dépasse un
certain seuil. Consultez la section Alarmes du disjoncteur de ce chapitre pour obtenir de plus amples
informations sur cette fonctionnalité.
La surveillance du temps de service du disjoncteur est présentée dans les paragraphes suivants.
Surveillance du temps de service du disjoncteur
À l'ouverture du disjoncteur, le courant interrompu dans chaque pôle est cumulé par la fonction de
surveillance du disjoncteur. L'ouverture du disjoncteur est définie par la fonction de surveillance de l'état
du disjoncteur (État du disjoncteur). La Figure 150 illustre l'état du disjoncteur en cas de défaut et de
déclenchement de protection. Le Tableau 81 sert de légende pour les repères de la Figure 150.
À chaque déclenchement du disjoncteur, la fonction de surveillance du temps de service met à jour deux
ensembles de registres pour chaque pôle de l'équipement. Dans les registres Service I cumulé
(Accumulated I Duty), la fonction de surveillance du temps de service du disjoncteur ajoute le courant
mesuré en ampères primaires. Dans les registres Service I
2 cumulé (Accumulated I 2 Duty), cette
fonction ajoute le courant mesuré en ampères primaires au carré. L'utilisateur sélectionne l'ensemble de
registres à créer et à surveiller lors de la configuration de la fonction de surveillance du temps de service
du disjoncteur.
Même si les valeurs de registre de service sont calculées et stockées en ampères primaires ou en
ampères primaires au carré, la valeur de service est indiquée sous forme de pourcentage du maximum.
L'utilisateur définit la valeur que le BE1-11g utilisera pour un service à 100 % (D
MAX
). La valeur définie
pour le service maximal est utilisée directement pour renseigner le champ Service I cumulé. Le carré de
la valeur définie pour le service maximal est utilisé pour renseigner le champ Service I
2 cumulé.
Comme la mesure réelle de l'usure des contacts inclut un facteur temps d'arc (t), un temps d'arc supposé
doit être inclus lors du choix de la valeur de service d'interruption à 100 % (D
MAX
).
En cas de test du BE1-11g par injection de courants, les valeurs dans les registres de service doivent être
lues et enregistrées avant le début du test. Une fois le test terminé et le BE1-11g remis en service, les
valeurs initiales (préalables au test) des registres doivent être rétablies. Une entrée logique de blocage du
cumul peut être utilisée lors du test de manière à ne pas ajouter le temps de service simulé du disjoncteur
aux registres. L'entrée logique Blocage (Block) de la fonction de surveillance du temps de service du
disjoncteur est un terme logique OR (p. ex., IN1 ou OUT5) qui bloque la logique de surveillance du
disjoncteur lorsqu'elle est définie sur vrai (1). L'entrée Blocage doit être est définie sur zéro pour
désactiver le blocage. Lorsque la surveillance du disjoncteur est bloquée (expression logique = 1), le
temps de service du disjoncteur n'est pas cumulé.
