9424270994 Rev N 385
Exemple 2 - Diagramme logique de surintensité inverse

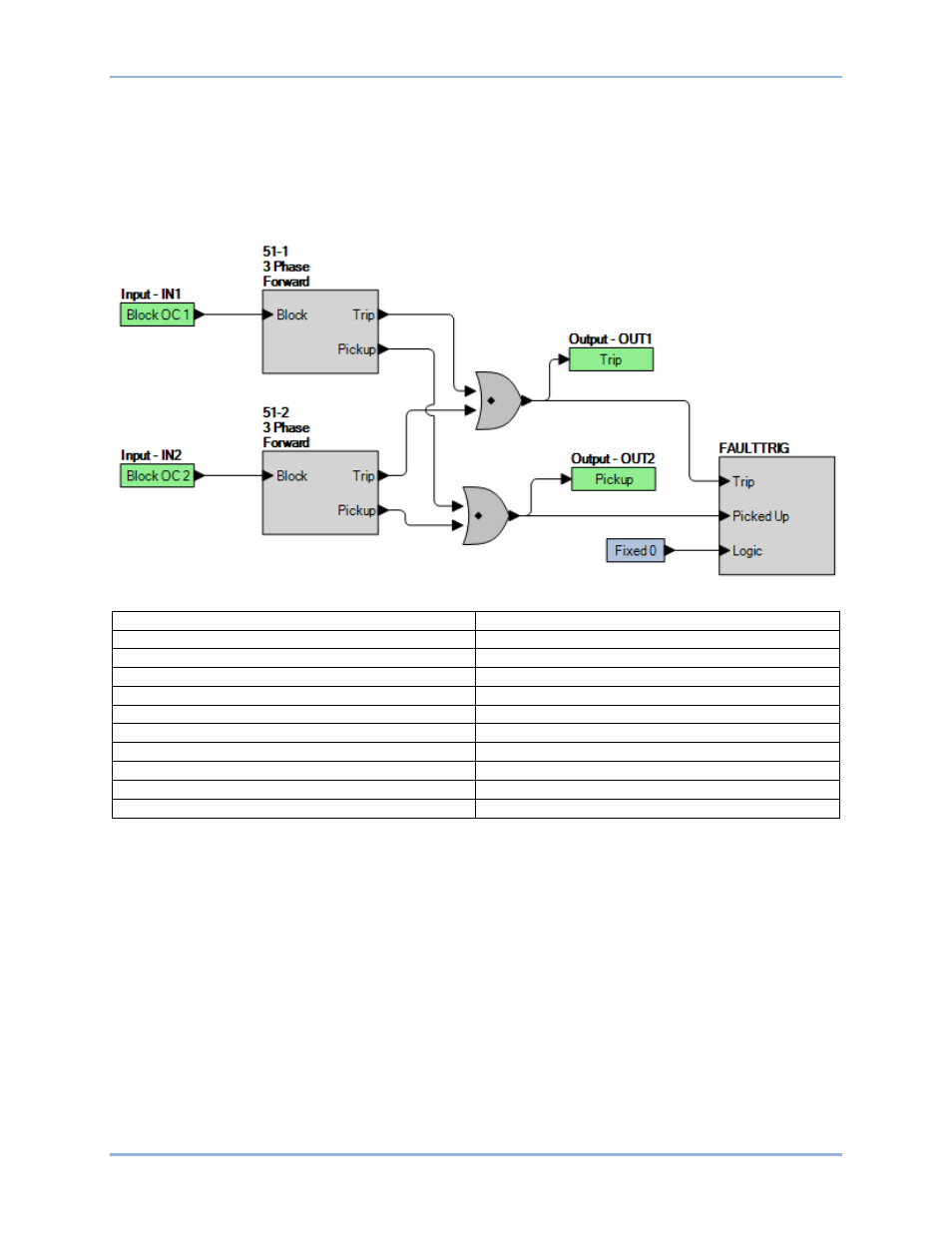

La Figure 239 illustre un diagramme logique standard de deux éléments de surintensité inverse
configurés pour déclencher des sorties et des rapports de défaut. La fonction 51-1 est bloquée lorsque
IN1 est défini sur vrai. La fonction 51-1 est bloquée lorsque IN2 est défini sur vrai. OUT1 est définie sur
vrai lorsque la fonction 51-1 ou 51-2 est dans une situation de déclenchement. OUT2 est définie sur vrai
lorsque la fonction 51-1 ou 51-2 est dans une situation d'enclenchement. Le bloc logique de
déclenchement de défaut garantit l'enregistrement des défauts.
Figure 239. Exemple 2 - Diagramme logique de surintensité inverse
Input - IN1 Entrée - ENTRÉE1
Block OC 1 Blocage OC 1
3 Phase Reward Triphasé en sens entrant
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Fixed Fixe
FAULTTRIG DÉCLENCHDÉFAUT
Picked Up Enclenché
Logic Logique
BE1-11g BESTlogic
™Plus
