Paramètre Valeur Écran BESTCOMSPlus Description
Enclenchement de
terre 0 Protection, Courant, Défaillance du
disjoncteur (50BF) Définit le seuil
d'enclenchement de terre sur 0
Minuterie de
contrôle 0 Protection, Courant, Défaillance du
disjoncteur (50BF) Définit la minuterie de contrôle
sur 0
Minuterie de
temporisation 100 ms Protection, Courant, Défaillance du
disjoncteur (50BF)
Définit la minuterie de
temporisation à 100 ms
50BF Activé Configuration des cibles, Cibles Active la cible pour 50BF
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 300.
•
Le contact Blocage est désactivé.
•
50BFI est désactivé.
•
52BFI est amorcé avec IN2.
•
OUT1 se ferme pour Déclenchement 50BF (Trip).
•
OUT2 se ferme pour Redéclenchement 50BF (ReTrip).
•
L'enregistrement des défauts est activé.
•
L'état du disjoncteur est fermé avec /IN1.

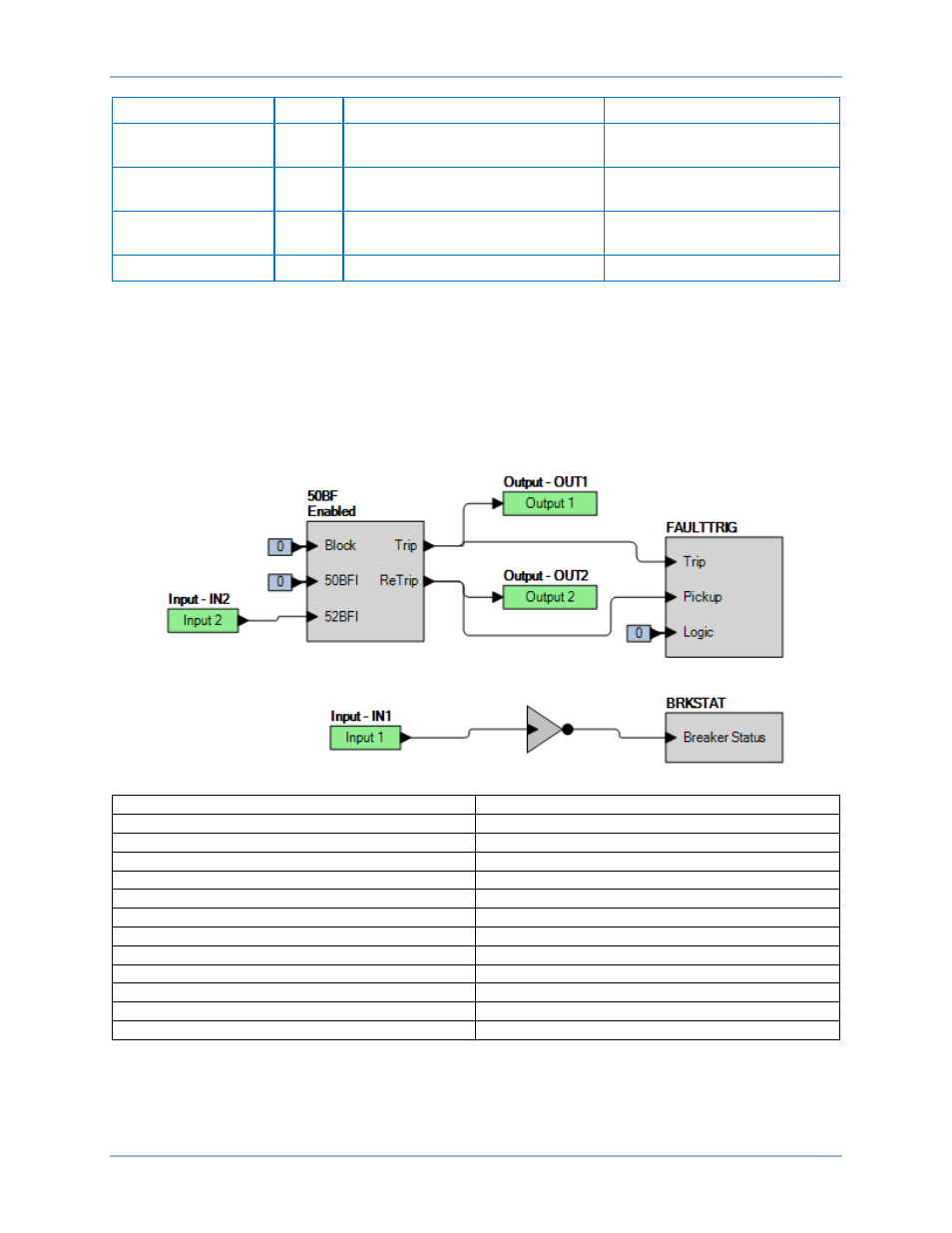

Figure 300. Paramètres BESTlogicPlus (BFI52 Amorçage par contact)
Input - IN1 Entrée - ENTRÉE1
Input 1 Entrée 1
Enabled Activé
Block Blocage
Trip Déclenchement
ReTrip Redéclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Pickup Enclenchement
Logic Logique
BRKSTAT ÉTATDISJONC
Breaker Status État du disjoncteur
Étape 3 : IN1 est utilisé pour simuler l'état du disjoncteur fourni par un contact « b » à partir du
disjoncteur. Lorsqu'aucune tension efficace n'est appliquée à l'entrée IN1 du BE1-11g, le BE1-
11g considère le disjoncteur fermé à cause de la désignation /IN1 à l'entrée d'état du
disjoncteur de l'élément de défaillance du disjoncteur. Une tension commutée à l'entrée IN2 est
Test de défaillance du disjoncteur (50BF) BE1-11g
