392 9424270994 Rev N
Tableau 105. Paramètres BESTlogicPlus relatifs à l'envoi d'e-mails
Nom Fonction Objectif Valeur par défaut
Déclencheur Entrée Déclenche un message électronique 0
Configuration RS-485
Le port de communication RS-485 est situé sur le panneau arrière et permet la communication avec un
PC exécutant un logiciel Modbus
™ ou DNP. Le champ Débit en bauds (Baud Rate) correspond à la
vitesse à laquelle le BE1-11g communique. Le champ Bits par caractère (Bits Per Character) peut être
défini sur 8 bits ou 7 bits. Le champ Parité (Parity) peut être défini sur Aucune, Impaire ou Paire. Le
champ Bits d'arrêt (Stop Bits) peut être défini sur 1 ou 2. L'écran Configuration RS485 de
BESTCOMSPlus est représenté dans la Figure 245.

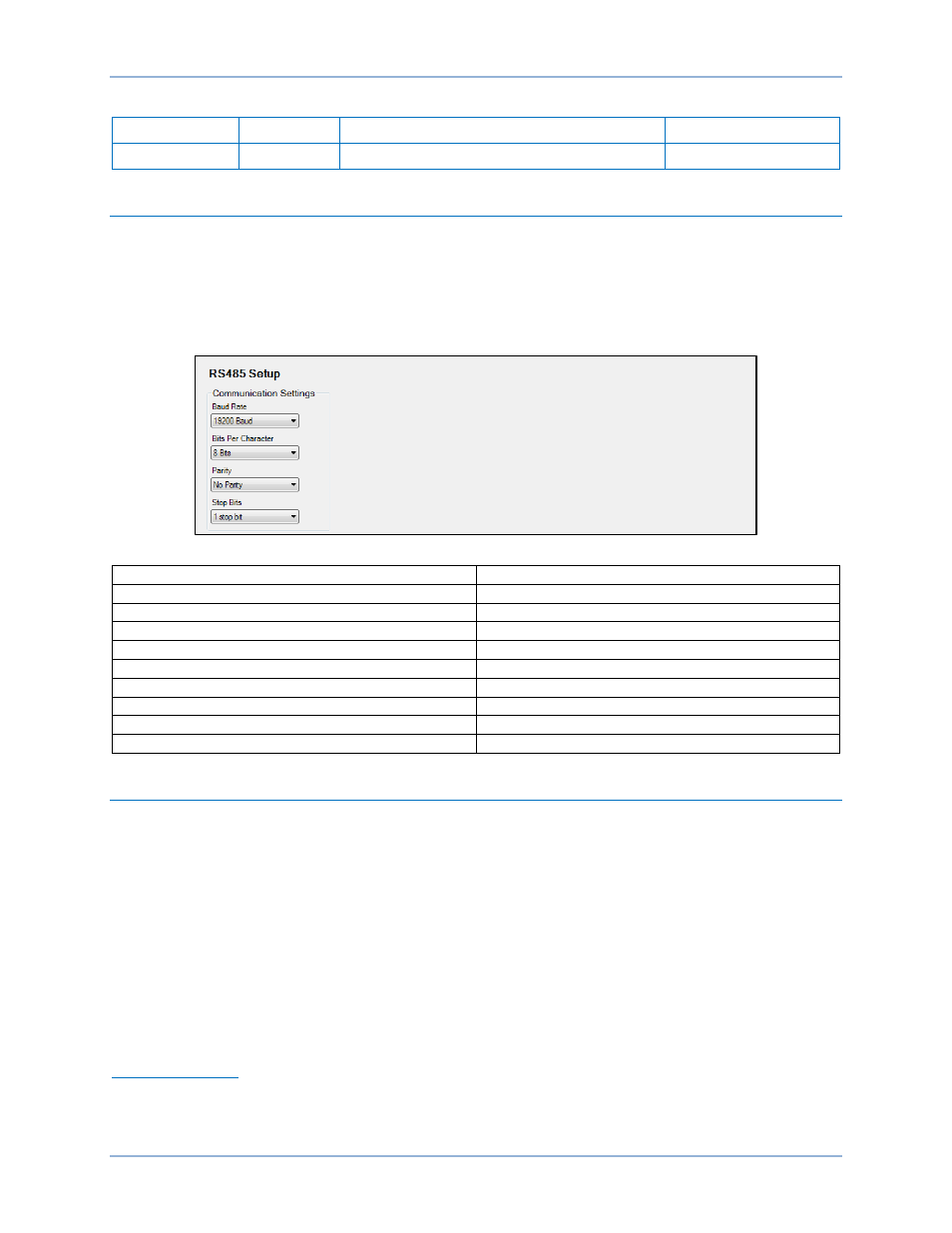

Figure 245. Écran Configuration RS485
RS485 Setup Configuration RS485
Communication Settings Paramètres de communication
Baud Rate Débit en bauds
19200 Baud 19 200 bauds
Bits Per Character Bits par caractère
8 Bits 8 bits
Parity Parité
No Parity Aucune parité
Stop Bits Bits d'arrêt
1 stop bit 1 bit d'arrêt
Configuration DNP
Les paramètres DNP sont définis à l'aide de l'Explorateur des paramètres en ouvrant l'arborescence
Communications, DNP. Des valeurs peuvent être saisies pour les champs suivants : Cartographie des
points analogiques DNP (DNP Analog Points Mapping), Cartographie des points binaires DNP (DNP
Binary Points Mapping), Mise à l'échelle des entrées analogiques DNP (DNP Analog Input Scaling) et
Mise à l'échelle des sorties analogiques DNP (DNP Analog Output Scaling). La liste des objets de
données DNP auxquels peut accéder un poste principal est disponible dans la publication Basler Electric
9424200992, Manuel d'instructions du Protocole de réseau distribué DNP3 (Distributed Network
Protocol).
Paramètres DNP
L'arborescence Communications, DNP, Paramètres DNP contient des écrans pour les divers paramètres
DNP, la prise en charge des réponses non sollicitées et les variations par défaut.
Paramètres divers
L'écran Paramètres divers (Miscellaneous Settings) (Figure 246) permet de configurer le type de point
terminal Ethernet, le numéro de port Ethernet local, l'adresse IP client, le point terminal UDP, le point
Communication BE1-11g
