9424270994 Rev N 15
Mise sous tension
Les valeurs d'alimentation nominale sont reprises sur l'étiquette du panneau avant. Référez-vous à la
Figure 2 pour un exemple.

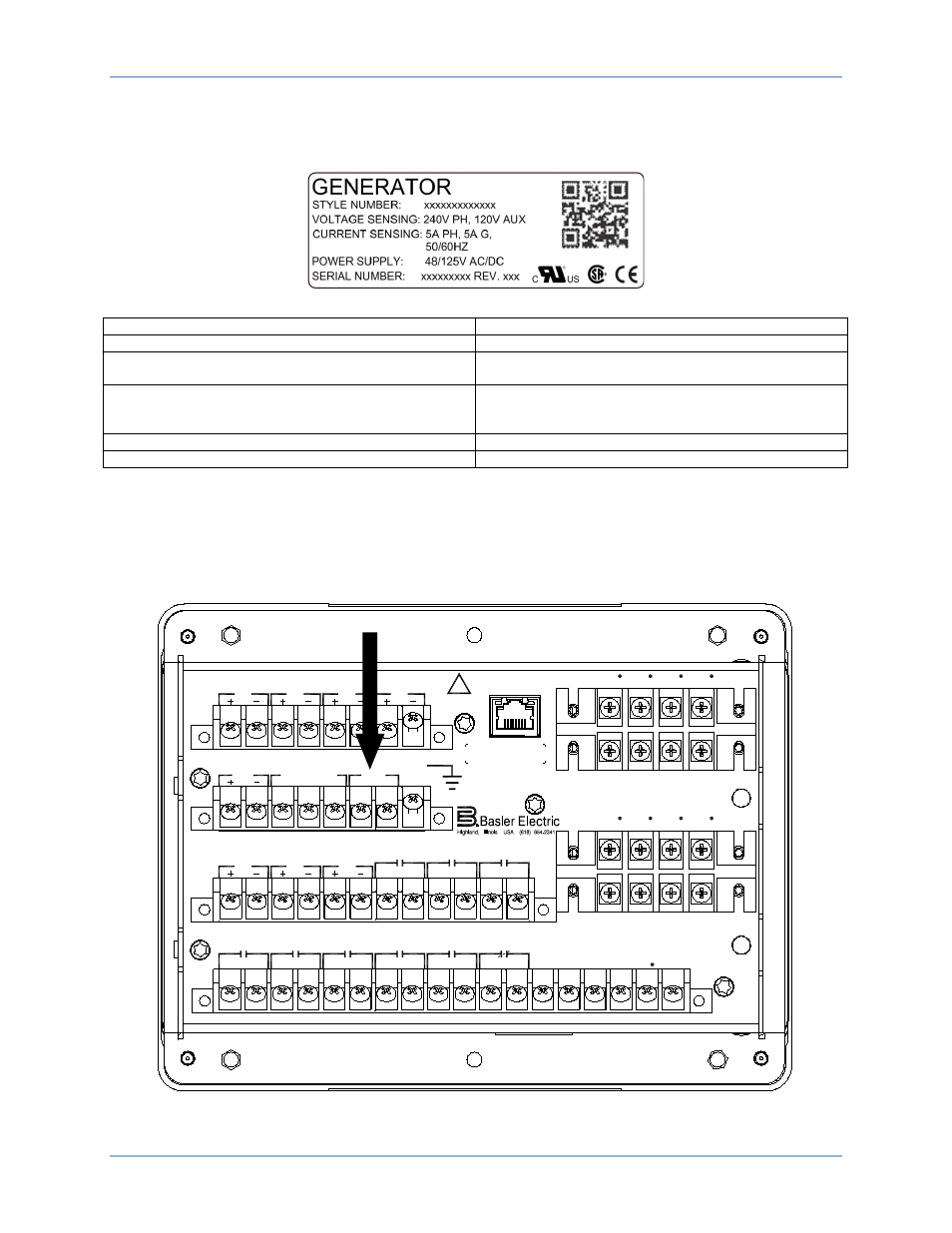

Figure 2. Exemple d’étiquette du panneau avant
GENERATOR ALTERNATEUR
STYLE NUMBER: NUMÉRO DE STYLE :
VOLTAGE SENSING:
240V PH, 120V AUX DÉTECTION DE TENSION :
240 V PH, 120 V AUX
CURRENT SENSING:
5A PH, 5A G,
50/60HZ DÉTECTION DE COURANT :
5 A PH, 5 A G,
50/60 HZ
48/125V AC/DC 48/125 V CA/CC
SERIAL NUMBER: NUMÉRO DE SÉRIE :
Raccordez les bornes arrière A6, A7 et A8 (masse) à une source d'alimentation. La Figure 3 montre les
bornes arrière du BE1-11g dans un boîtier de type J. La Figure 4 montre les bornes arrière du BE1-11g
dans un boîtier de type H ou P. Appliquez la tension de fonctionnement conforme aux valeurs
d'alimentation nominale figurant sur l'étiquette du panneau avant. Attendez jusqu'à ce que la séquence
de chargement (boot) se termine.
Figure 3. Bornes arrière PWR (Boîtier type J)
ETHERNET
!
WARNING
BE1-11
C12 C11 C10 C9 C8 C7 C6 C5 C4 C3 C2 C1 C13 C14 C15 C16 C17 C18
V A OUT 2 OUT 3 OUT 4 OUT 5 OUT 1 ALARM V B V C V X V X N
E12 E11 E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
OUT 8 OUT 7
IN5 IN6 IN7
OUT 6
A8 A7 A6 A5 A4 A3 A2 A1
IRIG PWR
C A B
COM2 RS-485
GND
B8 B7 B6 B5 B4 B3 B2 B1
IN1 IN2 IN3 IN4
D1 D3 D5 D7
IA1 IB1 IC1 IG1
IA1
D2 D4 D6 D8
IB1 IC1 IG1
IA2
F2 F4 F6 F8
IB2 IC2 IG2
F1 F3 F5 F7
IA2 IB1 IC2 IG2
P0061-43
BE1-11g Démarrage rapide
