Manuel d’utilisation PWM 9 HEIDENHAIN 59
5.3.11 Mode CALCULER NB IMPULSIONS
La fonction NOMBRE IMPULS. a été conçue spécialement pour les capteurs rotatifs afin de
déterminer leur nombre de traits.
Cette méthode simple est aussi destinée à tester la fonction de comptage et la fonction
signal de référence sur les systèmes de mesure linéaire.
Fonction de mesure 1. Lors de l'activation de „CALCULER NB IMPULSIONS“, le COMPTEUR UNIVERSEL est
effacé et l'interpolation ou l'exploitation des fronts est réglée sur „par 1“.
2. Le compteur „attend“ et la première marque de référence lance le COMPTEUR
UNIVERSEL.
Le compteur commence à compter.
3. La marque de référence suivante arrête le compteur et affiche le nombre d'incréments
comptés entre 2 marques de référence.
4. L'affichage reste „gelé“ (pause de comptage) jusqu’à la marque de référence suivante.
Les cycles 1 à 4 redémarrent ensuite.
MODE IMPULSZAHL ERMITTELN
(Interpolation oder Flankenauswertung wird
automatisch auf 1-fach eingestellt)
Impulszahl (Strichzahl)
Frequenz-Anzeige
Affichage de
la fréquence

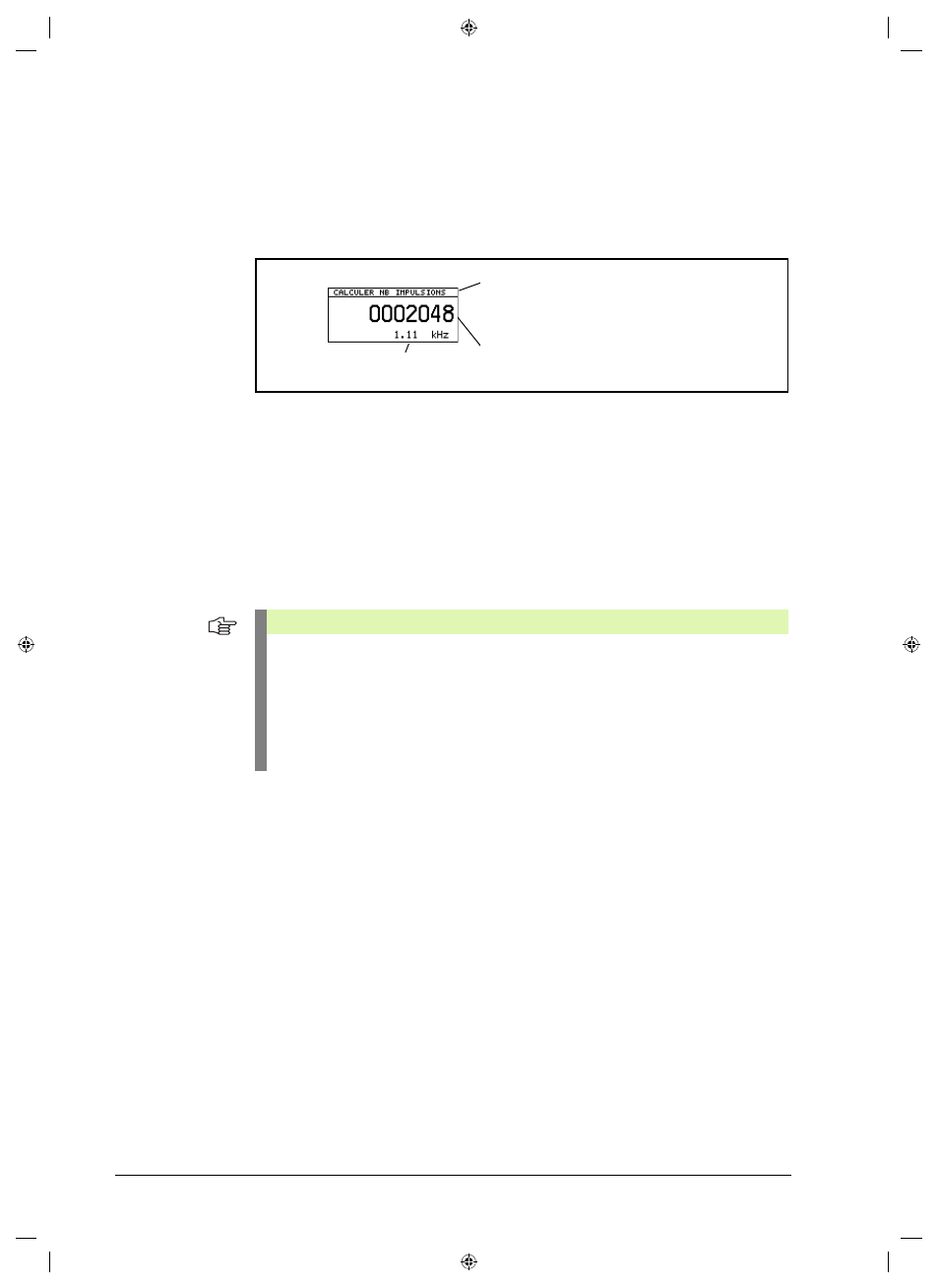

MODE CALCULER NB IMPULSIONS
(l’interpolation ou l’exploitation des fronts
est réglée automatiquement sur x1)
Nombre d’impulsions (nombre de traits)
Remarque
Différence par rapport au MODE PWT:
En MODE PWT, la fonction „CALCULER NB IMPULSIONS“ permet d'évaluer chaque
marque de référence (sans pause de comptage), cf. “Curseurs PWT graphiques pour la
largeur et la position du signal de référence” à la page 18
2.
A chaque marque de référence, le compteur redémarre ou bien la valeur de comptage
définie s'affiche.
Se reporter à l'exemple des systèmes de mesure linéaire!
