58 5 Mesure avec le PWM 9

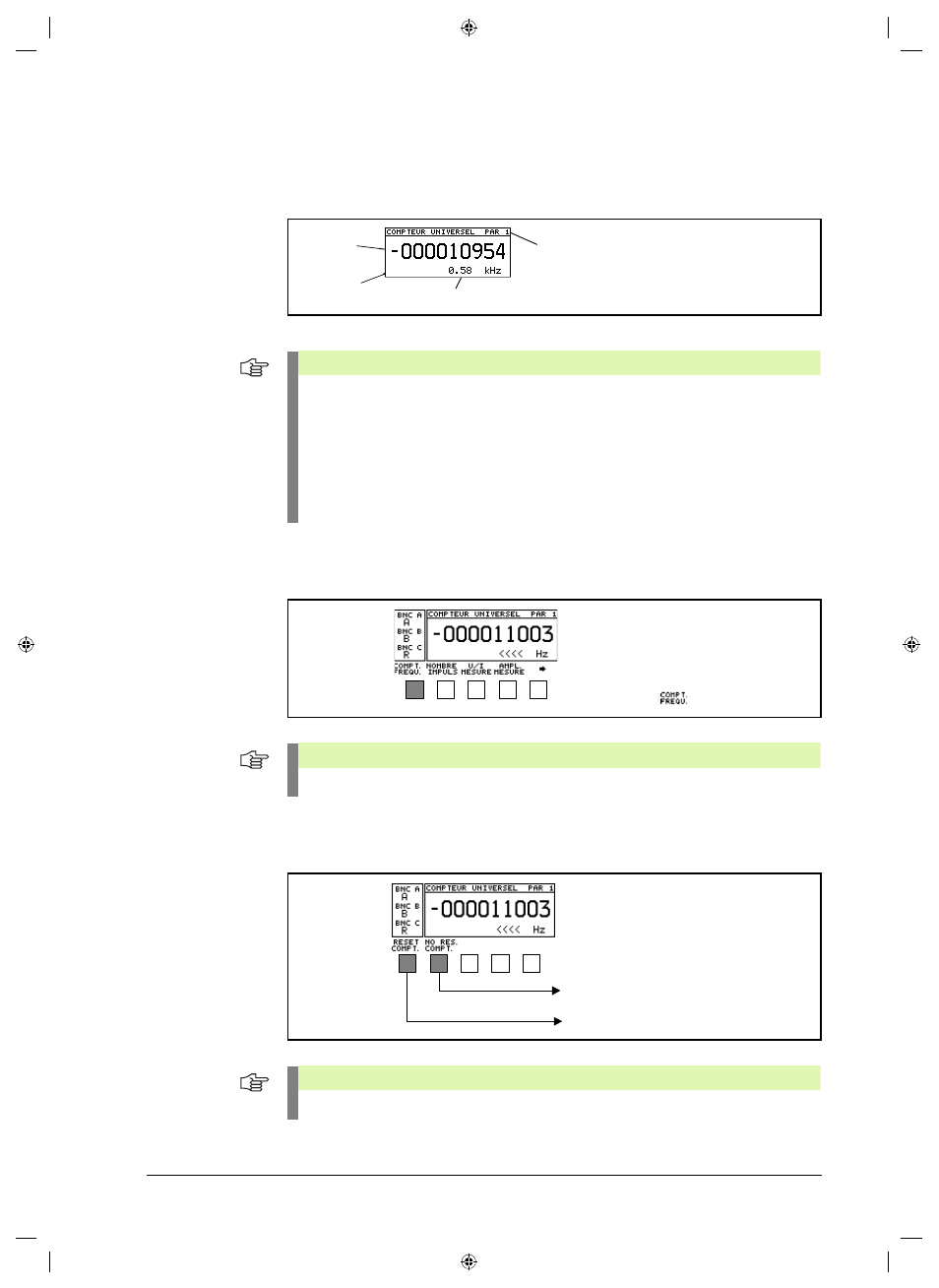

5.3.10 MODE COMPTEUR UNIVERSEL
Le COMPTEUR UNIVERSEL compte les fronts interpolés et déclenchés des signaux
incrémentaux (en fonction de la platine d'interface utilisée).
Effacer automatiquement le COMPTEUR UNIVERSEL
Effacer manuellement le COMPTEUR UNIVERSEL
Zähler-Anzeige Frequenz-Anzeige
Vorzeichen
Exploitation des fronts
(cf. “Paramètre P5 = exploitation des fronts” à la page 82)
Signe
Affichage
du compteur
Affichage de la fréquence
algébrique
Remarque
La fonction du COMPTEUR UNIVERSEL peut être définie dans les paramètres du compteur
(cf. “Paramètre P6 = configuration de l'INTERPOLATION” à la page 84):
„ Interpolation par 1 à 1024 (signaux incrémentaux analogiques)
„ Exploitation des fronts par 1, par 2, par 4 (signaux incrémentaux rectangulaires)
„ Introduction d'une valeur Preset (valeur par défaut pour le compteur)
„ Modification du sens de comptage
„ Modification des paramètres de démarrage du compteur
ƒ Zählerstand löschen durch
Auswählen von
Effacer la situation du compteur en
sélectionnant
Remarque
Possible en MODE PWM ou PWT!
ƒ Zählerstand nicht löschen
ƒ Zählerstand löschen
Effacer la situation du compteur
Ne pas effacer la situation du compteur
Remarque
Possible seulement en MODE PWM et si le MODE EXPERT est activé!
