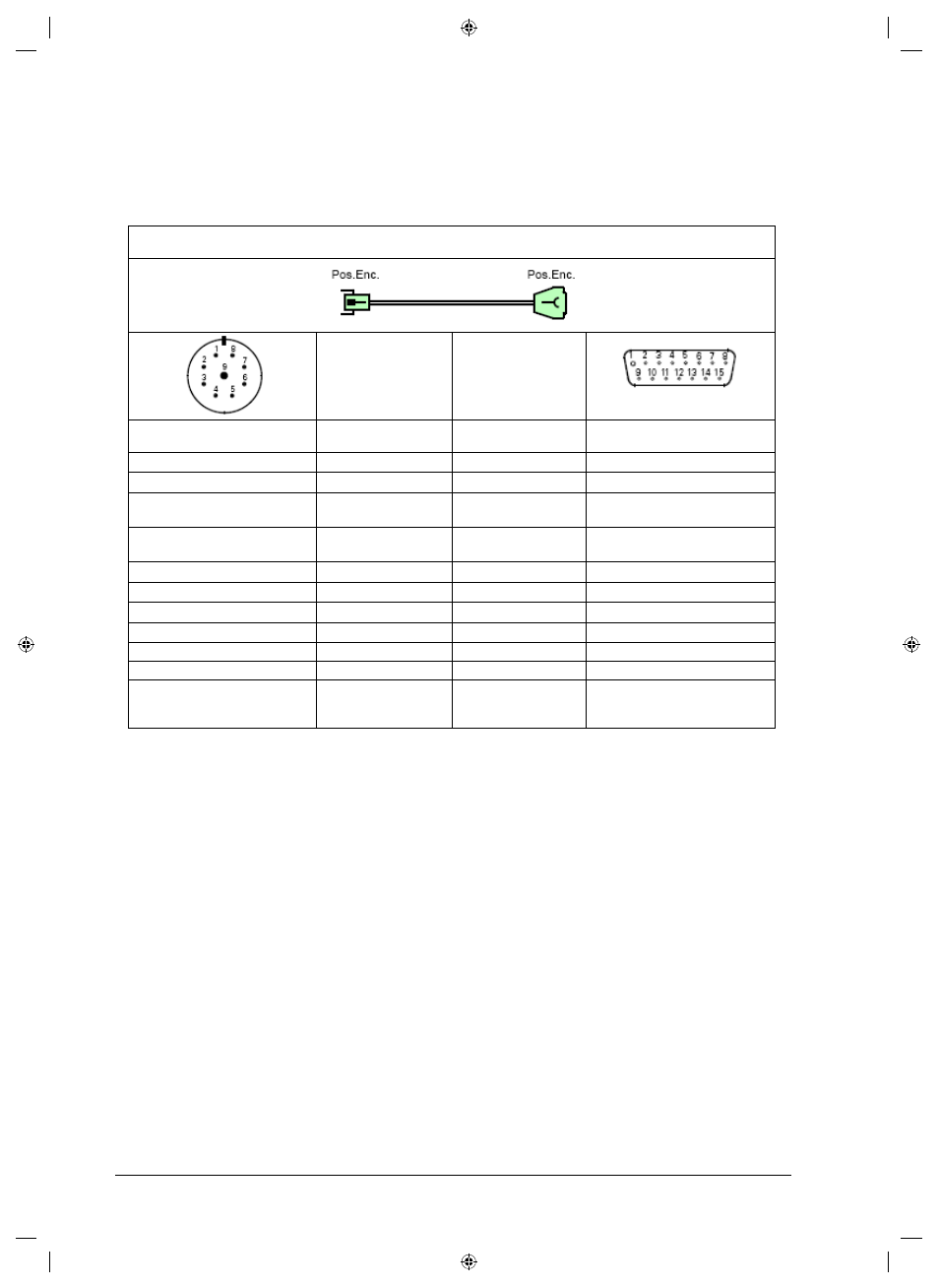

9.31 Câble adaptateur de commutation TTL Sub-D 15 plots (Pos.Enc.) --> 11 µAcc
M23, 9 plots (Pos. Enc.)
Câble adaptateur de commutation ID 331 692-xx
Signal Couleur
Prise 9 plots Prise Sub-D 15 plots (femelle)
PIN 1 I
1
+ vert PIN 1
PIN 2 I
1
– jaune PIN 9
PIN 3 5 V
U
P
brun PIN 4
PIN 15 1)
PIN 4 0 V
U
N
blanc PIN 2
PIN 5 I
2
+ bleu PIN 3
PIN 6 I
2
– rouge PIN 11
PIN 7 I
0
+ gris PIN 14
PIN 8 I
0
– rose PIN 7
PIN 9 blindage interne blanc/brun PIN 5
Boîtier blindage externe Boîtier
PIN 6, 8, 10, 12, 13
libres
non occupés
1) PIN 4 et PIN 15 pontés. Tension de commutation 5 V sur PIN 15 (TTL Æ 11 µAcc)
