Raccordement des équipements de mesure

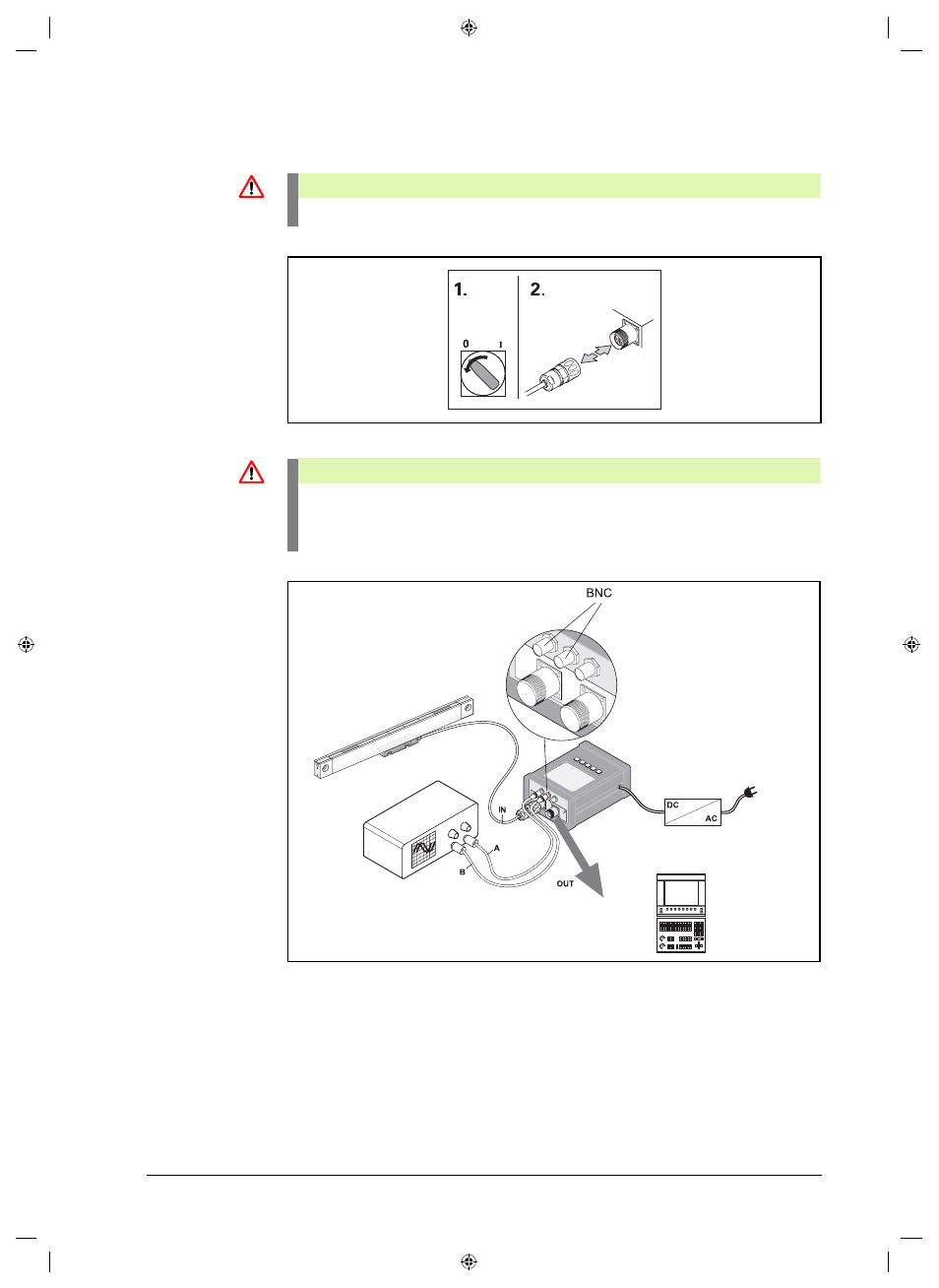

Connecter le système de mesure (à tester) sur l'entrée „IN“ du PWM.
Raccorder l'oscilloscope sur le PWM au moyen de 2 câbles BNC (BNC A et BNC B).
Raccorder l'électronique consécutive sur „OUT“ du PWM.
Mettre le PWM sous tension grâce au bloc d'alimentation.
Mettre l'électronique consécutive sous tension.
Danger
La machine et le PWM doivent être à l'arrêt lors du raccordement!
Danger
Ne pas désactiver ou commuter les tensions ou paramètres sur le PMW lorqu'une mesure
est effectuée avec cet appareil dans la boucle d'asservissement de position!
Des déplacements incontrôlés des axes peuvent se produire!
A
IN
OUT
B
C
Pièce à tester
100 ... 240 V AC
50 ... 60 Hz
2 x BNC
Electronique consécutive
(CN)
