Manuel d’utilisation PWM 9 HEIDENHAIN 109

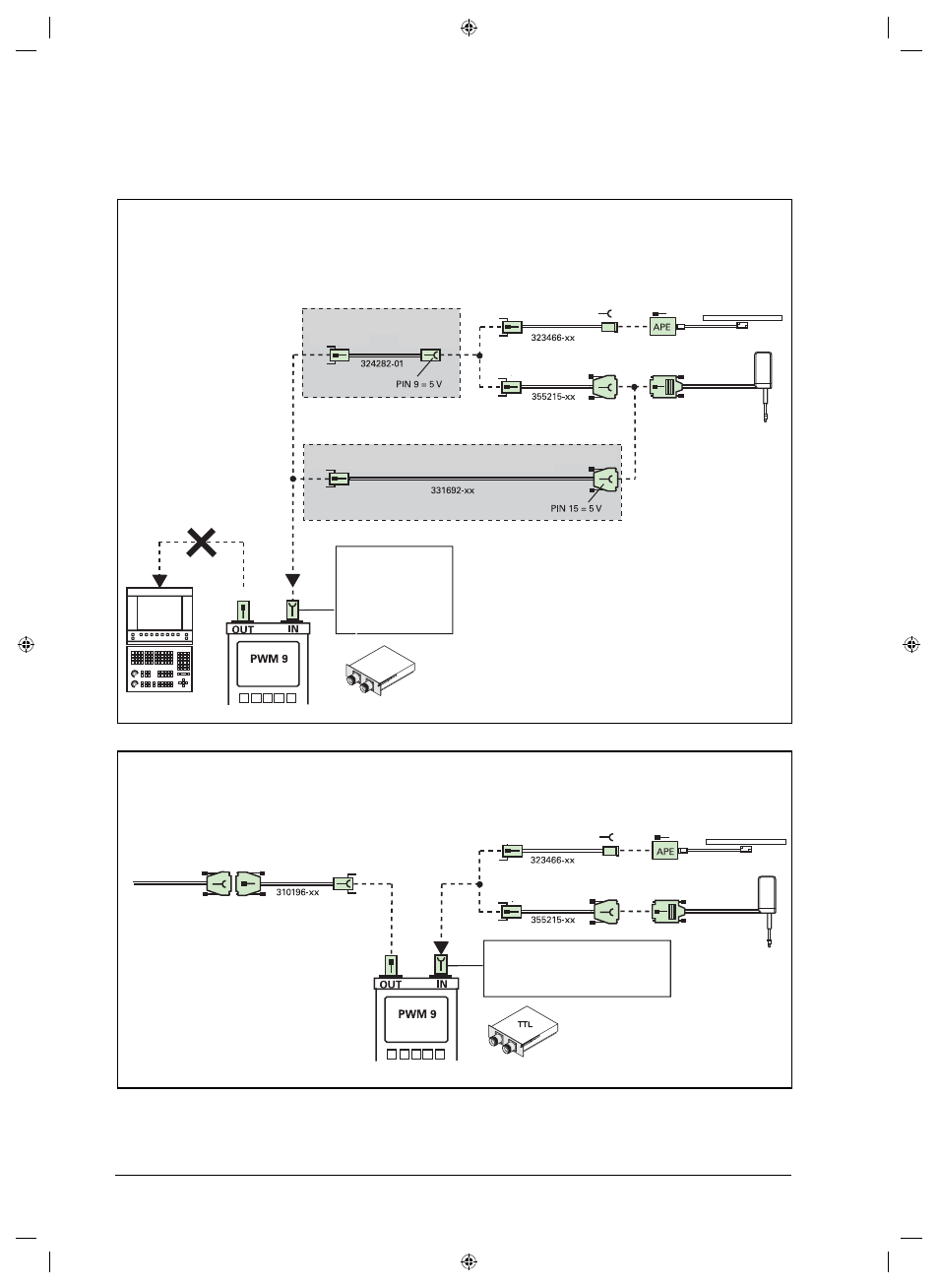

7.10.1 Vue d'ensemble des câbles adaptateurs TTL /11 µAcc et de l'opération en bouclage
Réglage / test
Les signaux analogiques 11 µAcc sont délivrés via le câble adaptateur de
commutation du système de mesure.
Attention: Mode de bouclage impossible!
12 plots
12 plots 15 plots
TTL --> 11 µAcc
Attention:
Platine d’interface
11 µAcc
323 083-01
11 µAcc
15 plots
Câble adapt. pour commut.
TTL --> 11 µAcc
9 plots
SUB-D
APE
Câble adapt. pour commutation
12 plots 9 plots
Mesure des signaux de sortie TTL en mode de bouclage
Câble vers l’électronique
consécutive
Attention!
Platine d’interface TTL
323 079-01
12 plots 15 plots
12 plots
12 plots
15 plots
