146 9 Distributions des raccordements

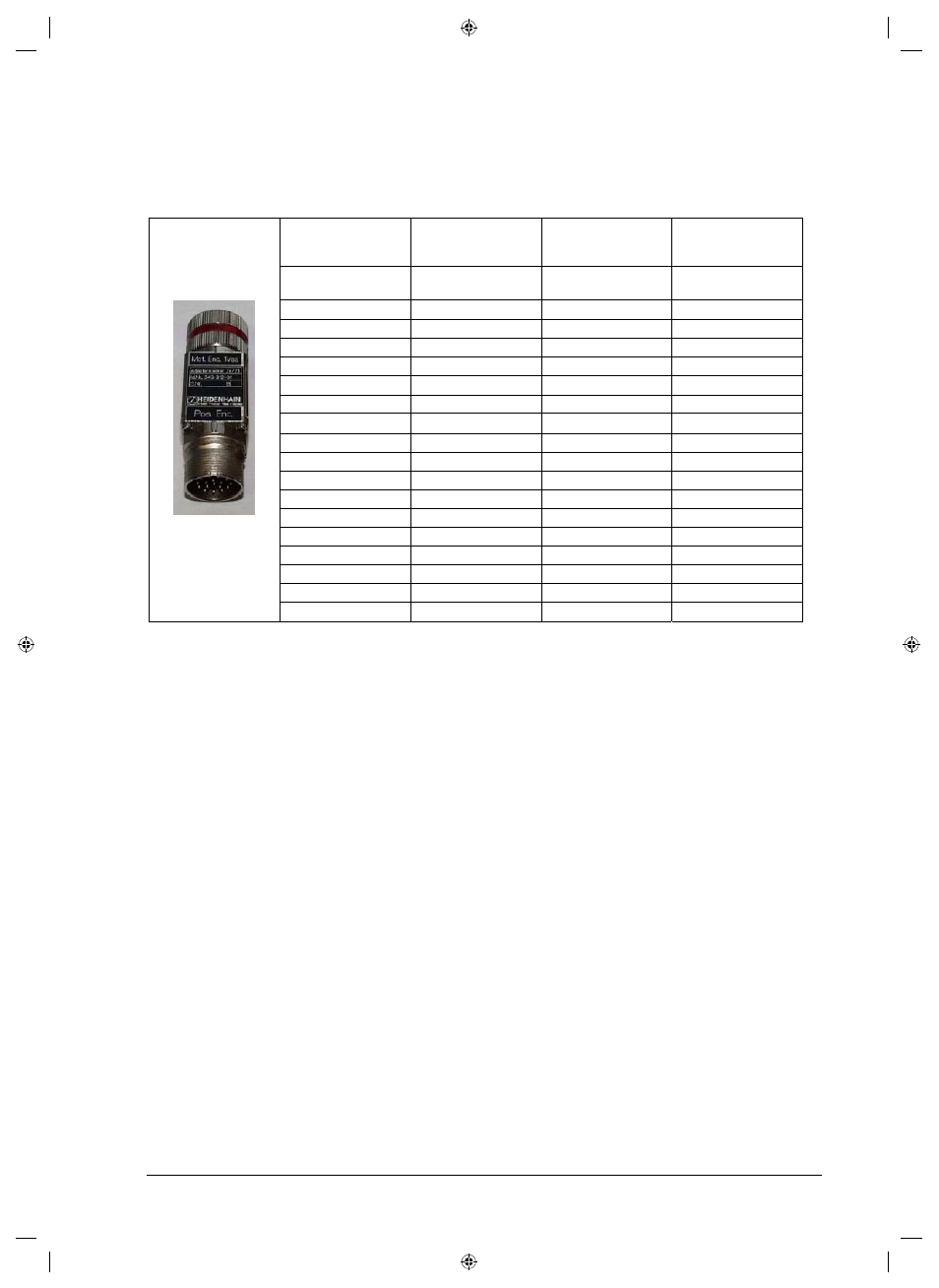

Adaptateur 01 (Zn/Z1) pour l'utilisation sur moteurs Siemens et HEIDENHAIN avec systèmes de mesure Zn/Z1
de HEIDENHAIN et câblage non-HEIDENHAIN
Adaptateur Zn/Z1 IN: I D 349312-01 pour embase IN sur platine d'interface
Côté PWM 9
(Pos.Enc. 1Vcc)
Signal Couleur Côté moteur
(Mot.Enc. 1Vcc) Zn/Z1
IN
Embase 17 plots
mâle
Embase 17 plots à
collerette femelle
PIN 1 U
P
– palpeur bleu PIN 16
PIN 2 R- noir PIN 13
PIN 3 R+ rouge PIN 3
PIN 4 0V - palpeur blanc PIN 15
PIN 5 Temp.+ vert PIN 8
PIN 6 Temp.- brun PIN 9
PIN 7 U
P
brun/vert PIN 10
PIN 8 D- violet PIN 4
PIN 9 D+ jaune PIN 14
PIN 10 0V blanc/vert PIN 7
PIN 11 blindage interne – PIN 17
PIN 12 B+ bleu/noir PIN 11
349 312-01 PIN 13 B- rouge/noir PIN 12
PIN 14 C+ gris PIN 5
PIN 15 A+ vert/noir PIN 1
PIN 16 A- jaune/noir PIN 2
PIN 17 C- rose PIN 6
