122 8 Description des interfaces

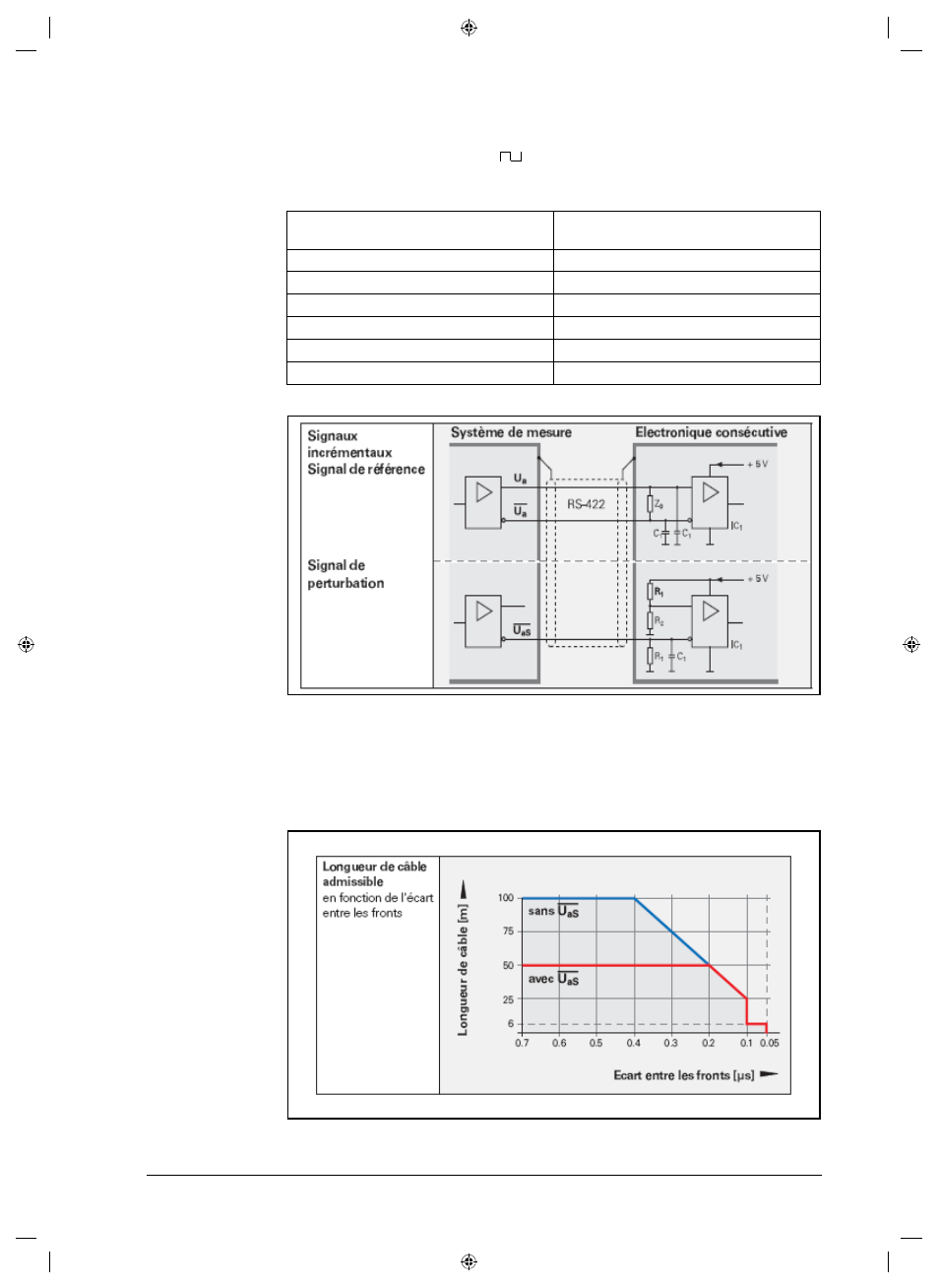

Circuit conseillé à l'entrée de l'électronique consécutive TTL
Dimensionnement
Longueurs de câble La longueur de câble admissible pour la transmission des signaux rectangulaires TTL dépend
de l'écart a entre les fronts. Elle est de 100 m ou 50 m max. pour le signal de perturbation. Il faut
pour cela que l'alimentation en tension soit assurée sur le système de mesure (cf. Caractéris-
tiques techniques). Par les lignes de retour, il est possible d'enregistrer la tension sur le système
de mesure et, si nécessaire, de la régler avec un dispositif d'asservissement adéquat (boîtier
pour alimentation contrôlée).
Récepteurs de ligne différentiels conseillés DS 26 C 32 AT
AM 26 LS 32 (seulement pour a > 0,1 µs)
MC 3486
SN 75 ALS 193
R
1
4,7 k
Ω
R
2
1,8 k
Ω
Z
0
120
Ω
C
1
220 pF
