Manuel d’utilisation PWM 9 HEIDENHAIN 169

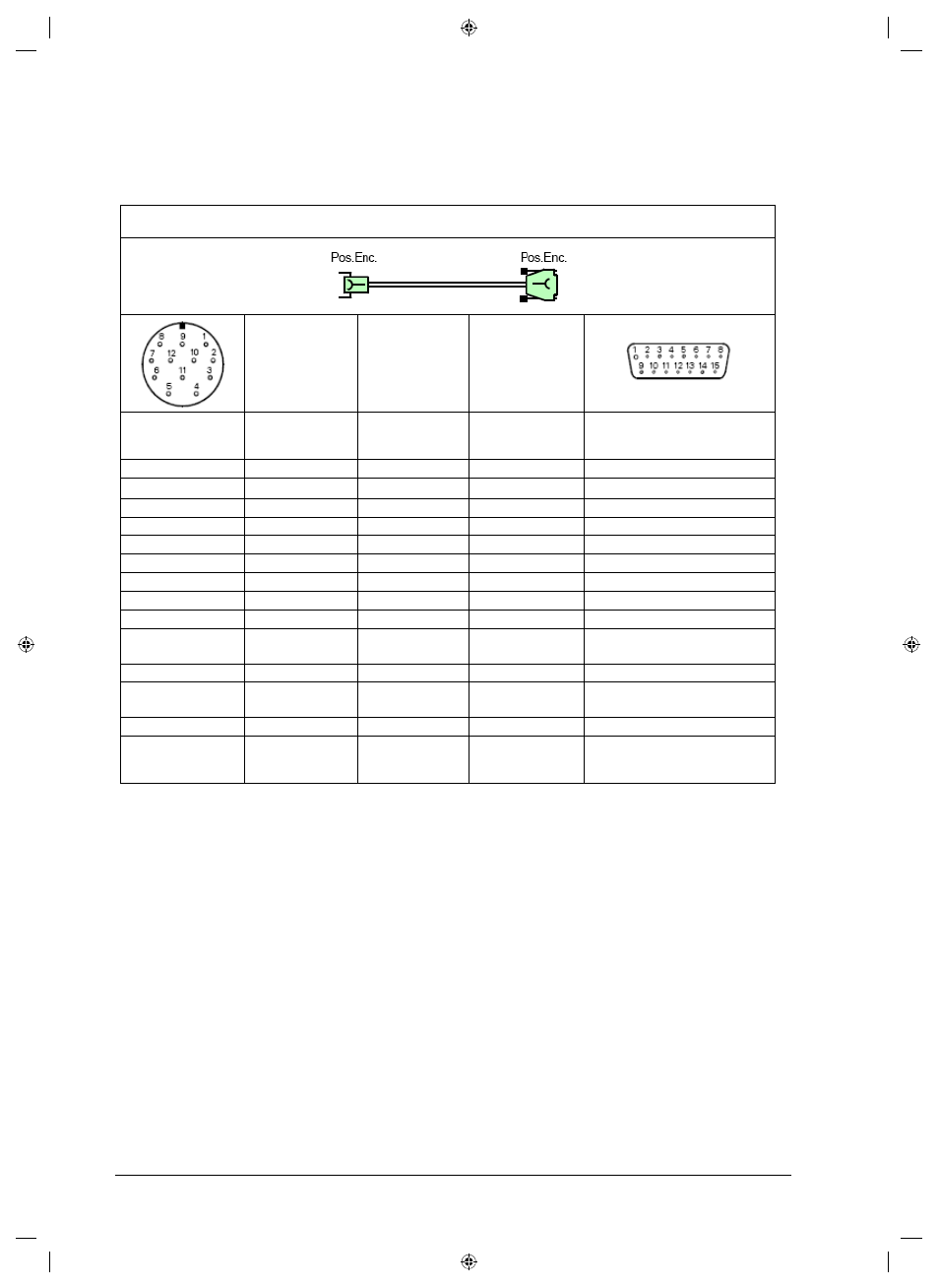

9.27 Câble adaptateur 15 plots Sub-D (Pos.Enc.); 12 plots (Pos.Enc.) pour PWM OUT
Câble adaptateur ID 310 199-xx
Signal 1 Vcc Signal TTL Couleur
Prise 12 plots
femelle
Prise Sub-D 25 plots
femelle
PIN 1 B– –Ua2 rose PIN 7
PIN 2 5 V palpeur Palpeur U
P
bleu PIN 9
PIN 3 R+ +Ua0 rouge PIN 10
PIN 4 R– –Ua0 noir PIN 12
PIN 5 A+ +Ua1 brun PIN 3
PIN 6 A– –Ua1 vert PIN 4
PIN 7 libre –UaS violet PIN 14
PIN 8 B+ +Ua2 gris PIN 6
PIN 9 libre libre –
PIN 10 0 V
U
N
0 V blanc/vert PIN 2
PIN 11 0 V palpeur Palpeur 0 V blanc PIN 11
PIN 12 5 V
U
P
U
P
brun/vert PIN 1
Boîtier Blindage Blindage Boîtier
PIN 5, 8, 13, 15
libres
non occupés
