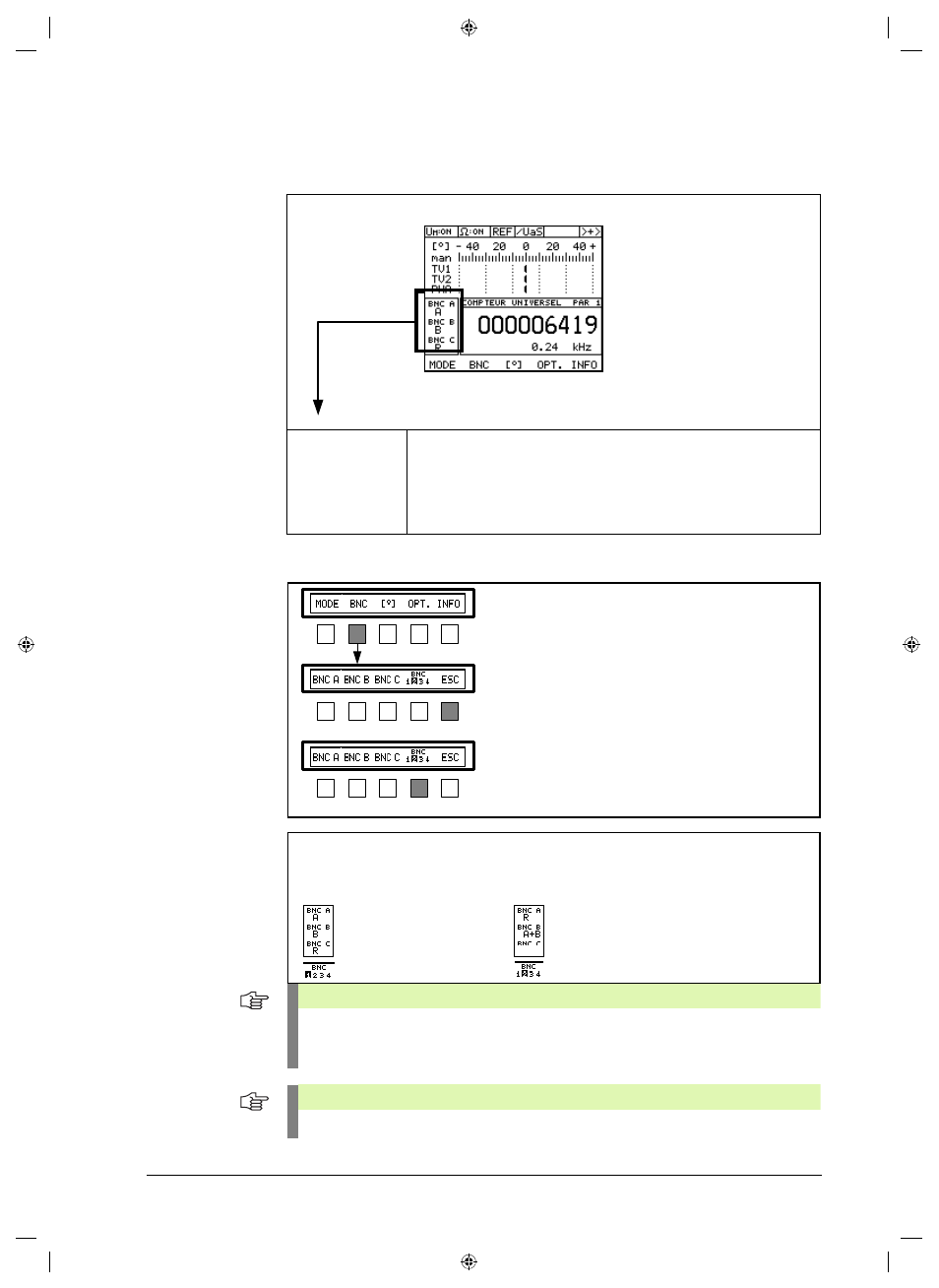

52 5 Mesure avec le PWM 9
5.3.5 Description de l'affectation des prises BNC
5.3.6 Modification de l'affectation des prises BNC et de la mémoire
BNC A
A
BNC B
B
BNC C
R Affichage de l'affectation actuelle des prises BNC A, B et C
(exemple: Signal incrémental 1 Vcc, le signal A (= 0°) est sur la prise
BNC A, le signal B (= 90°), sur la prise BNC B et peut être observé à
l'aide d'un oscilloscope)
ƒ BNC-Speicher:
Jeder der 4 BNC-Speicher kann individuell belegt werden.
ƒ Beendet BNC-Menü Ferme le menu BNC
Mémoire BNC:
Chacune des 4 mémoires BNC peut être occupée
individuellement.
Speicher 1
Beispiel der Speicherbelegung
Inkrementalsignal messen Referenzmarkensignal messen
Speicher 2
Up
Exemple d’occupation de mémoires
Mémoire 1 Mémoire 2
Mesure du signal incrémental Mesure du signal de référence
Remarque
La mémoire sélectionnée (1, 2, 3, 4) „note“ toujours la dernière configuration des prises
BNC. On commute d'une mémoire à une autre à chaque pression sur la touche. La mémoire
en vidéo inverse est activée!
Remarque
L'appareil enregistre les données de la platine d'interface utilisée!
