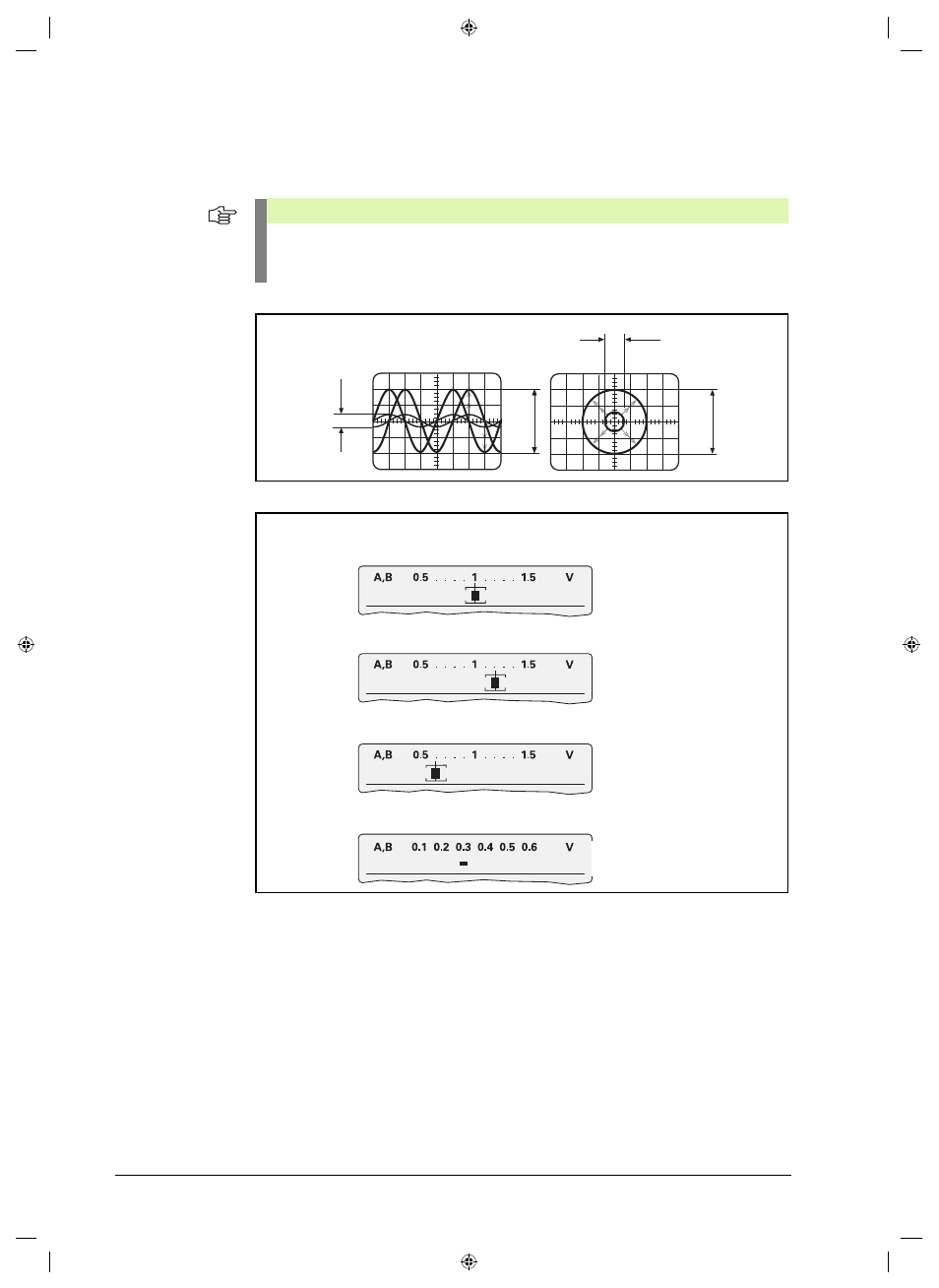

5.1.2 Vérifier l'amplitude du signal en MODE PWT
Amplitude
du signal
1 Vcc
Remarque
L'amplitude du signal peut être mesurée également à l'arrêt!
Plage de tolérance, cf. “Description des interfaces” à la page 113.
Selon la platine d'interface utilisée, on mesure des signaux 11 µAcc ou 1 Vcc.
max. max. max.
min.
min.
1,2 Vcc max. admissible
0,6 Vcc min. admissible
non admissible
1 Vcc idéal
Tolérance 0,6 ... 1,2 Vcc
