170 9 Distributions des raccordements

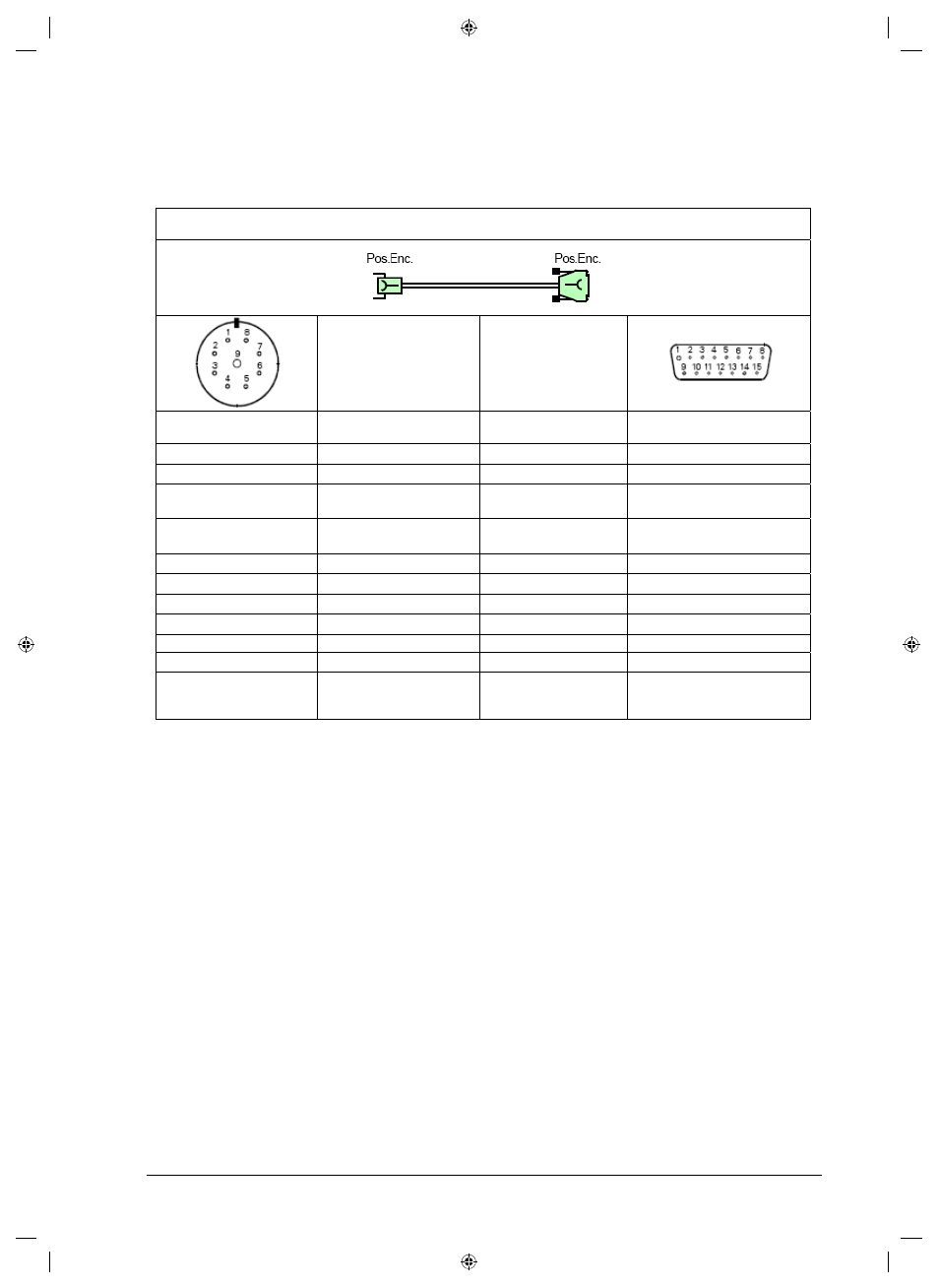

9.28 Câble adaptateur 15 plots Sub-D (Pos.Enc.); 9 plots (Pos.Enc.) pour PWM OUT
Câble adaptateur ID 310 198-xx
Signal Couleur
Prise 9 plots femelle Prise Sub-D 15 plots femelle
PIN 1 I
1
+ vert PIN 3
PIN 2 I
1
– jaune PIN 4
PIN 3 5 V
U
P
brun PIN 1
PIN 4 0 V
U
N
blanc PIN 2
PIN 5 I
2
+ bleu PIN 6
PIN 6 I
2
– rouge PIN 7
PIN 7 I
0
+ gris PIN 10
PIN 8 I
0
– rose PIN 12
PIN 9 blindage interne blanc/brun PIN 5
boîtier blindage externe Boîtier
PIN 8, 9, 11, 13, 14, 15
libres
non occupés
