172 9 Distributions des raccordements

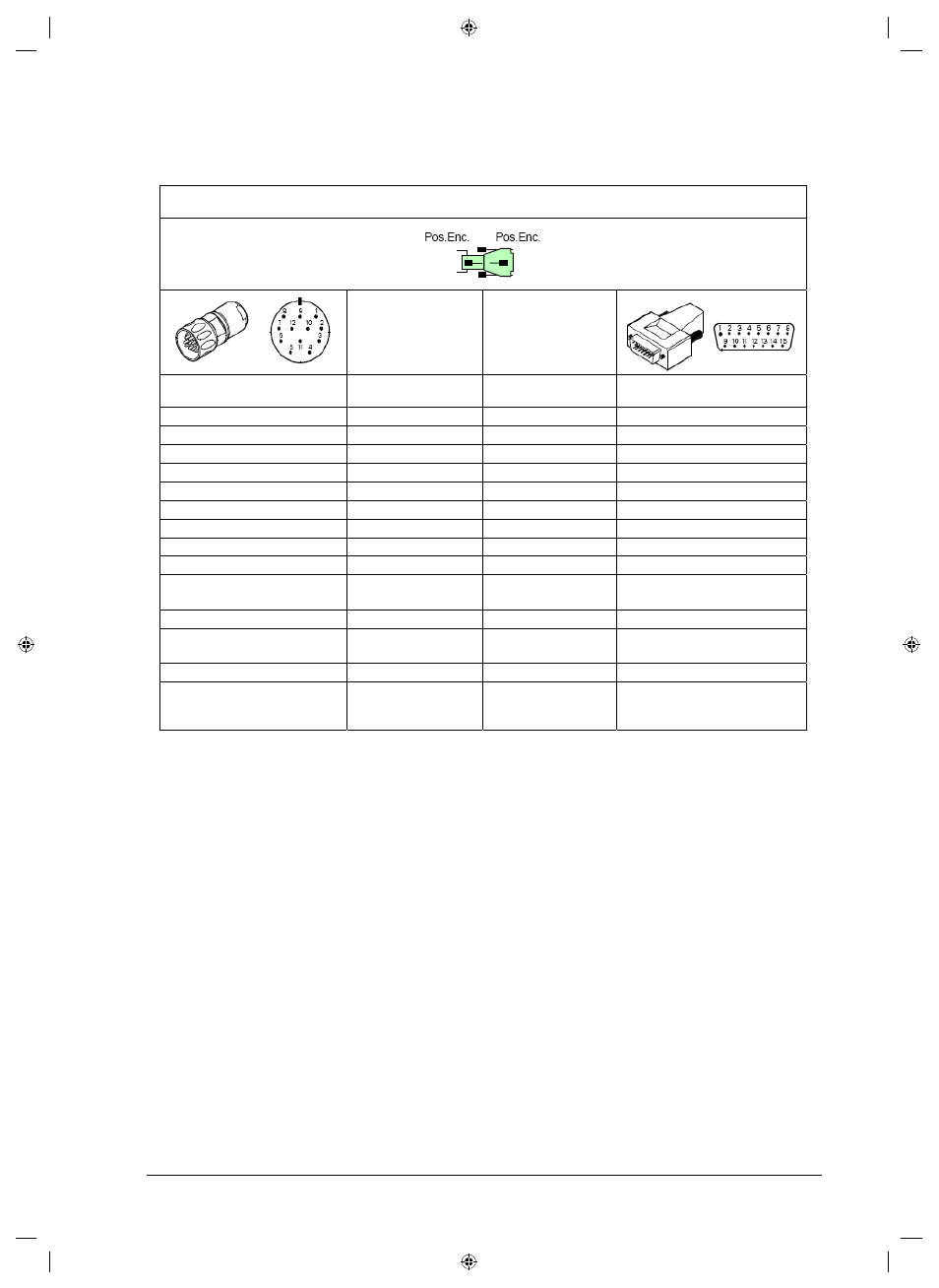

9.30 Adaptateur rond Sub-D 12/15 plots (Pos.Enc./Pos.Enc) (1 Vcc/TTL)
Adaptateur ID 324 555-01
Signal 1 Vcc Signal TTL
Prise 12 plots Prise Sub-D 15 plots
PIN 1 B– –Ua2 PIN 7
PIN 2 5 V palpeur 5 V palpeur PIN 9
PIN 3 R+ +Ua0 PIN 10
PIN 4 R– –Ua0 PIN 12
PIN 5 A+ +Ua1 PIN 3
PIN 6 A– –Ua1 PIN 4
PIN 7 –UaS –UaS PIN 14
PIN 8 B+ +Ua2 PIN 6
PIN 9 libre libre –
PIN 10 0 V
U
N
0 V
U
N
PIN 2
PIN 11 0 V palpeur 0 V palpeur PIN 11
PIN 12 5 V
U
P
5 V
U
P
PIN 1
Boîtier Blindage Blindage Boîtier
PIN 5, 8, 13, 15
libres
non occupés
