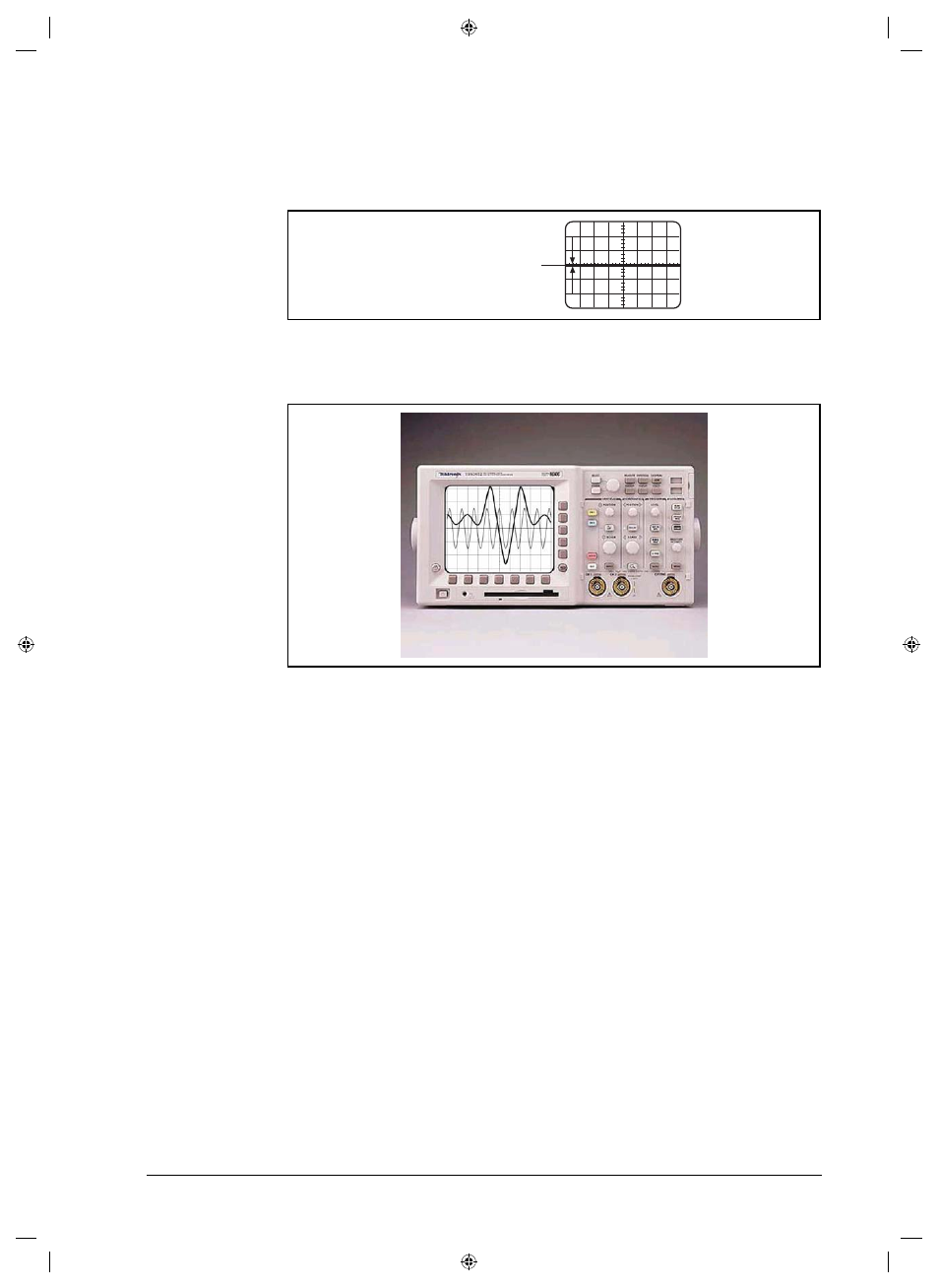

24 4 Réglages de base de l'oscilloscope
Calibration des
2 canaux de
l'oscilloscope „ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur la terre (GND)
„ Avec les potentiomètres de position Y, décaler de manière convergente les lignes des canaux
A et B au centre de l'écran (cf. figure)
„ Activer le commutateur de mode d'entrée (AC/DC/GND) des canaux A et B sur (DC)
4.2.2 Mesure du signal de la marque de référence
Déflexion verticale
(sensibilité
de tension) „ Commuter les canaux A et B en mode Chopper (CHOP)
„ Régler le coefficient de déflexion (sensibilité) des canaux A et B
avec système de mesure 11 µAcc: 0,5 V/DIV
avec système de mesure 1 Vcc: 0,2 V/DIV
Déflexion
horizontale
(réglage de durée) „ Régler le coefficient de durée (base de durée) sur 0,5 ms/DIV
Déclenchement „ Déclenchement manuel (AC ou DC)
„ Déclenchement sur canal A
„ Déclenchement sur le flanc négatif
Canal A
Canal B
Terre
