32 5 Mesure avec le PWM 9

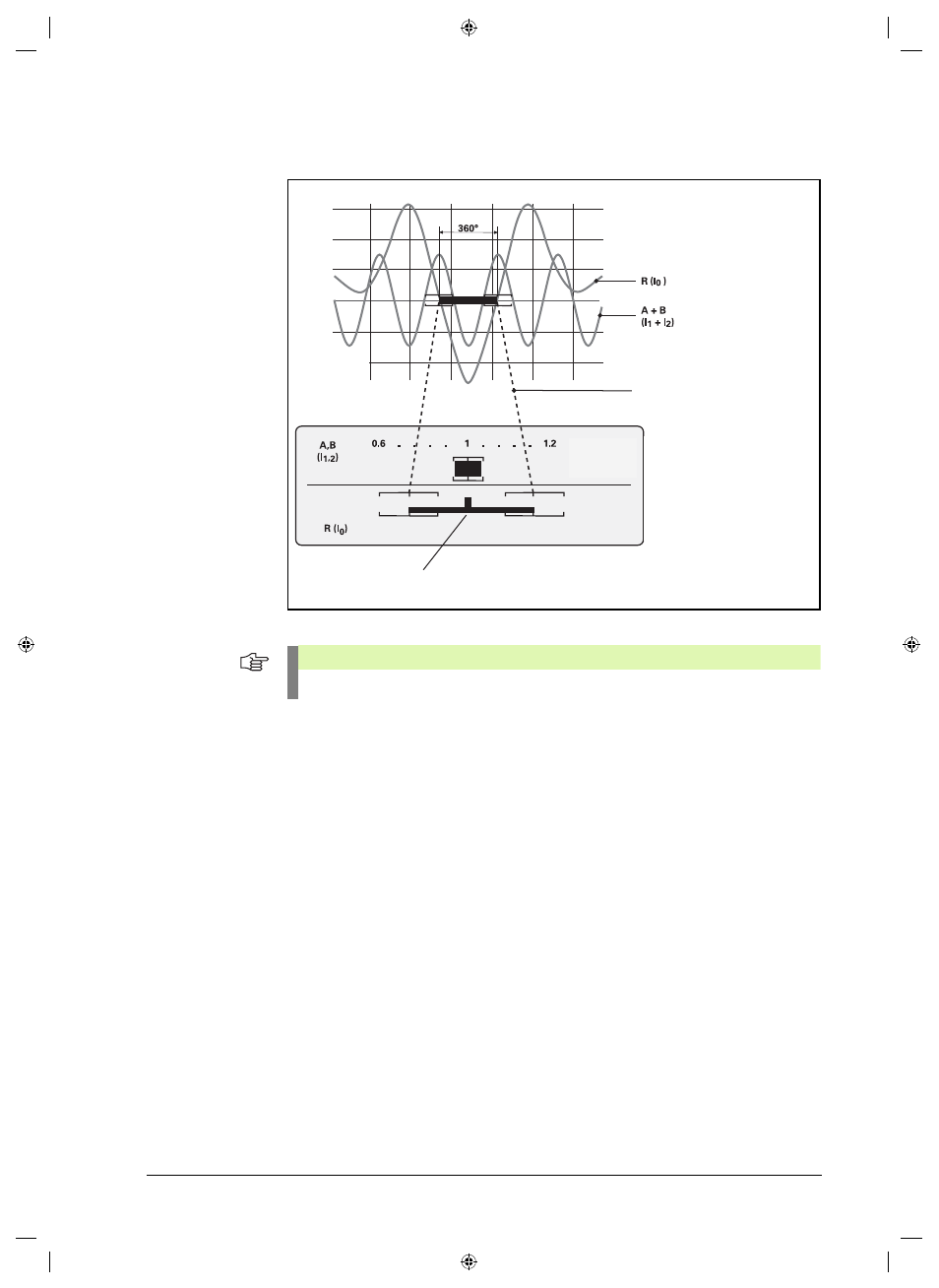

Représentation schématique de l'oscilloscope (non à l'échelle)
Passages à zéro du signal de la
marque de référence
Interface 1 Vcc
A, B = signaux incrémentaux
R = signal de référence
ou
Interface 11 µAcc
I
1,2
= signaux incrémentaux
I
0
= signal de référence
Mesure antérieure à 15 secondes
Vcc
(µAcc)
Remarque
Pour les mesures datant de plus de 15 secondes, l'épaisseur du curseur est divisée par 2!
