Manuel d’utilisation PWM 9 HEIDENHAIN 155

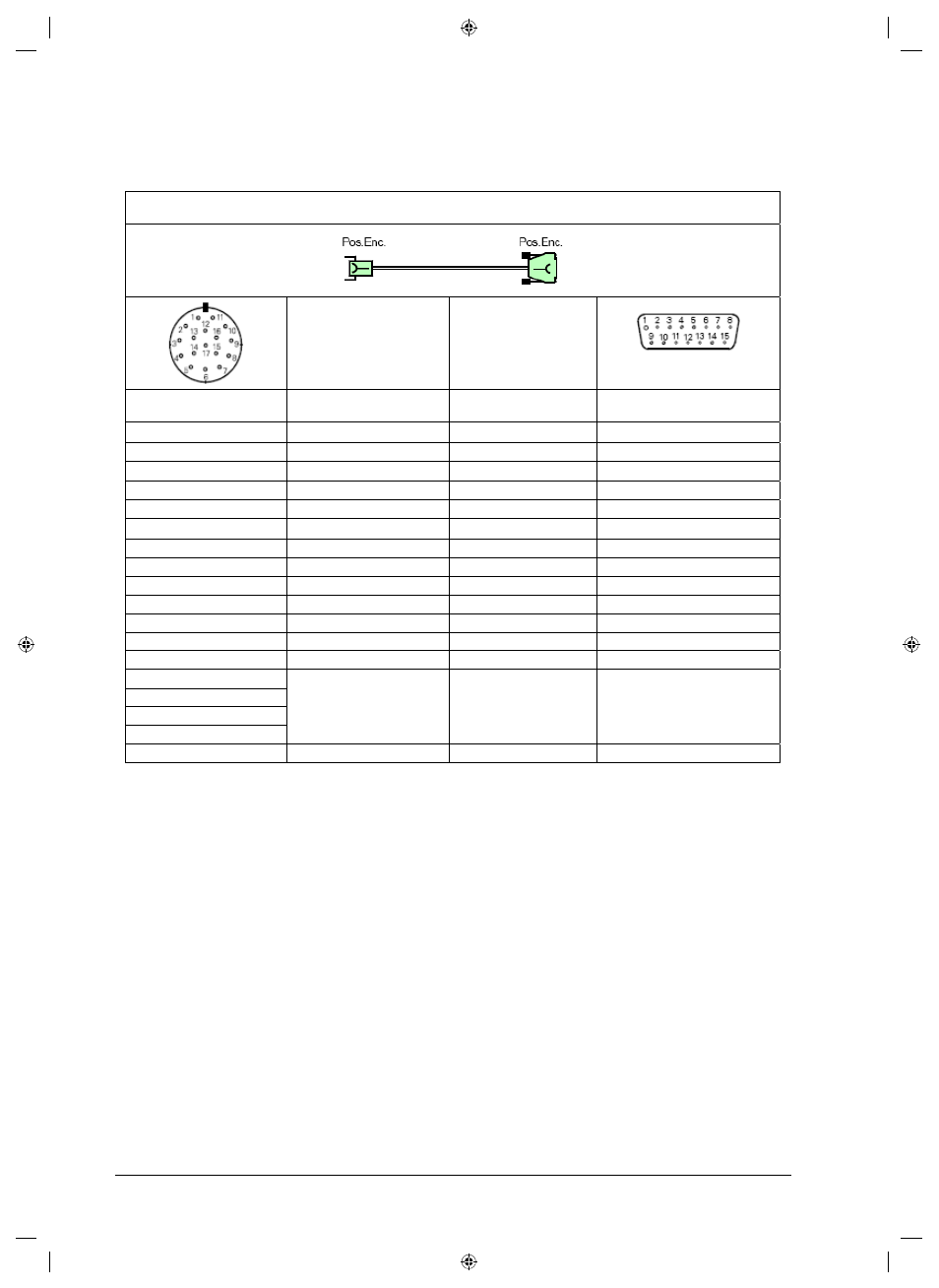

9.13 Câble adaptateur 17/15 plots; PWM vers l'électronique consécutive (Pos.Enc.EnDat)
Câble adaptateur ID 332 115-xx
Signal Couleur
Prise 17 plots
femelle
Prise Sub-D 15 plots
femelle
PIN 1 U
P
- palpeur bleu PIN 9
PIN 4 0V - palpeur blanc PIN 11
PIN 7 U
P
brun/vert PIN 1
PIN 8 CLOCK+ violet PIN 14
PIN 9 CLOCK- jaune PIN 15
PIN 10 0V (U
N
) blanc/vert PIN 2
PIN 11 blindage interne blindage interne PIN 13
PIN 12 B+ bleu/noir PIN 6
PIN 13 B- rouge/noir PIN 7
PIN 14 DATA+ gris PIN 5
PIN 15 A+ vert/noir PIN 3
PIN 16 A- jaune/noir PIN 4
PIN 17 DATA- rose PIN 8
PIN 2
PIN 3 10
PIN 5 12
PIN 6
libre –
boîtier de la prise blindage externe blindage externe boîtier de la prise
