152 9 Distributions des raccordements

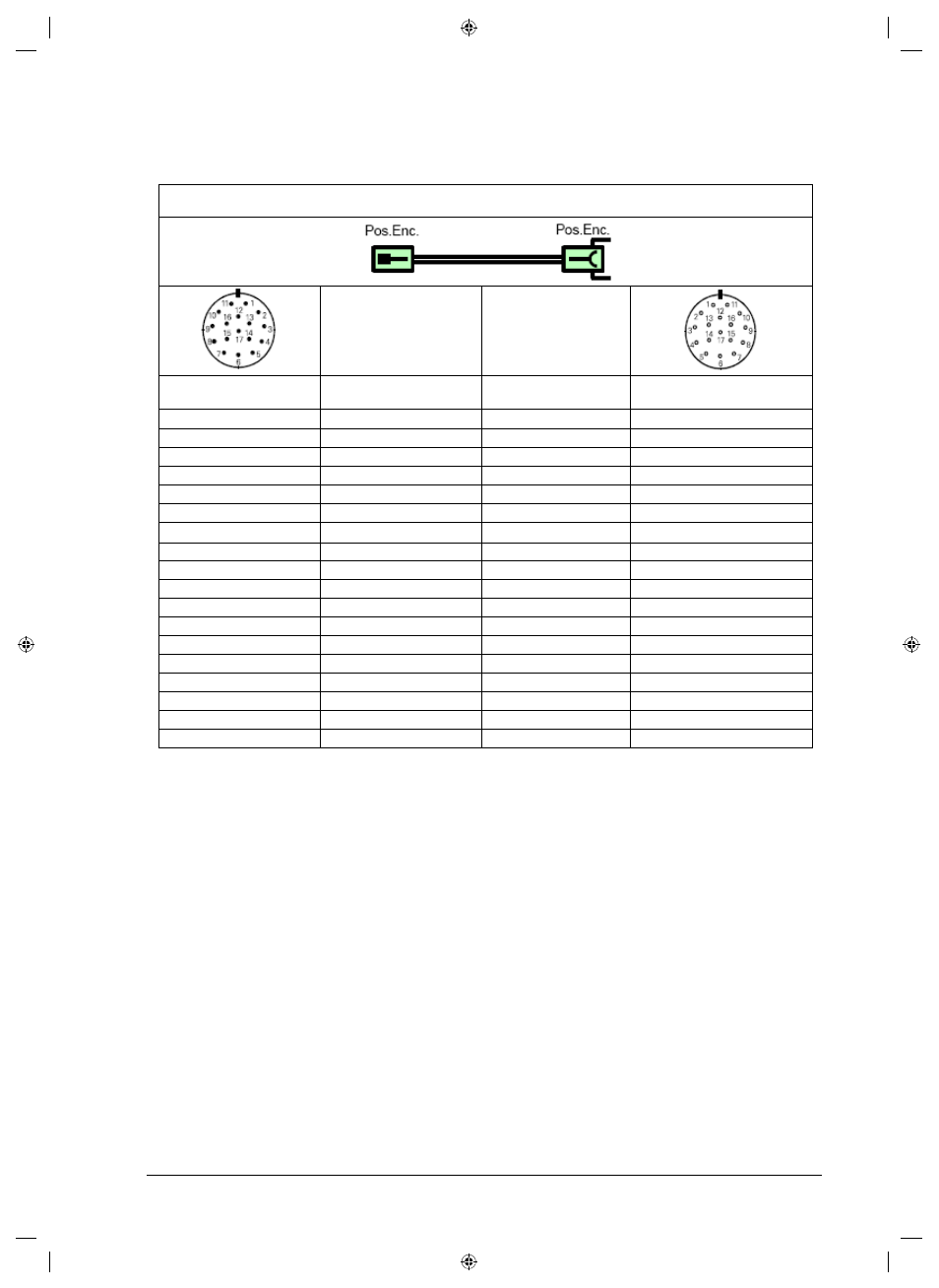

9.10 Câble adaptateur 17/17 plots; PWM vers moteur (Pos.Enc.EnDat)
Câble adaptateur ID 323 897-xx
Signal Couleur
Prise d'accouplement
17 plots mâle
Prise 17 plots
femelle
PIN 1 U
P
– palpeur ou RxD bleu PIN 1
PIN 2 R- sens de rotation noir PIN 2
PIN 3 R+ ou ¥ rouge PIN 3
PIN 4 0V – palpeur ou TxD blanc PIN 4
PIN 5 Temp.+ Preset1 vert PIN 5
PIN 6 Temp.- Preset2 brun PIN 6
PIN 7 U
P
brun/vert PIN 7
PIN 8 CLOCK+ violet PIN 8
PIN 9 CLOCK– jaune PIN 9
PIN 10 0V blanc/vert PIN 10
PIN 11 blindage interne – PIN 11
PIN 12 B+ bleu/noir PIN 12
PIN 13 B- rouge/noir PIN 13
PIN 14 DATA+ gris PIN 14
PIN 15 A+ vert/noir PIN 15
PIN 16 A- jaune/noir PIN 16
PIN 17 DATA– rose PIN 17
boîtier de la prise blindage externe blindage externe boîtier de la prise
