Manuel d’utilisation PWM 9 HEIDENHAIN 115
Fréquence limite La fréquence limite donne la fréquence de balayage à laquelle une fraction donnée de
l'amplitude d'origine du signal sera conservée:
„ Fréquence limite à -3 dB: 70 % de l'amplitude du signal
„ Fréquence limite à -6 dB: 50 % de l'amplitude du signal
8.1.2 Signaux incrémentaux 1 Vcc
Les signaux sinusoïdaux incrémentaux A et B sont déphasés de 90° él. et leur amplitude
classique est de 1 Vcc. La partie utile des signaux de référence R est d'environ 0,5 V. Les
valeurs données pour l'amplitude du signal sont valables pour Up = 5 V
± 5 % sur le système de
mesure (cf. caractéristiques techniques du système de mesure) et se réfèrent à une mesure
différentielle à impédance de 120
Ω entre les sorties connexes. L'amplitude du signal varie en
fonction de l'augmentation de la fréquence de balayage.
La règle de mesure en verre des systèmes de mesure linéaire avec marques de référence
isolées est équipée tous les 50 mm d'une marque de référence; une ou plusieurs de ces
marques de référence peuvent être activées à l'aide d'un aimant décalable. Le niveau de repos
du signal de sortie est haussé d'environ 1,5 V sur lesquels vient s'ajouter la partie utile G du
signal de la marque de référence à exploiter. Les crêtes de signal d'amplitude G apparaissent
également au niveau de repos bas pour les marques de référence inactives distantes de 50 mm.
Signaux
incrémentaux 2 signaux sinusoïdaux A et B

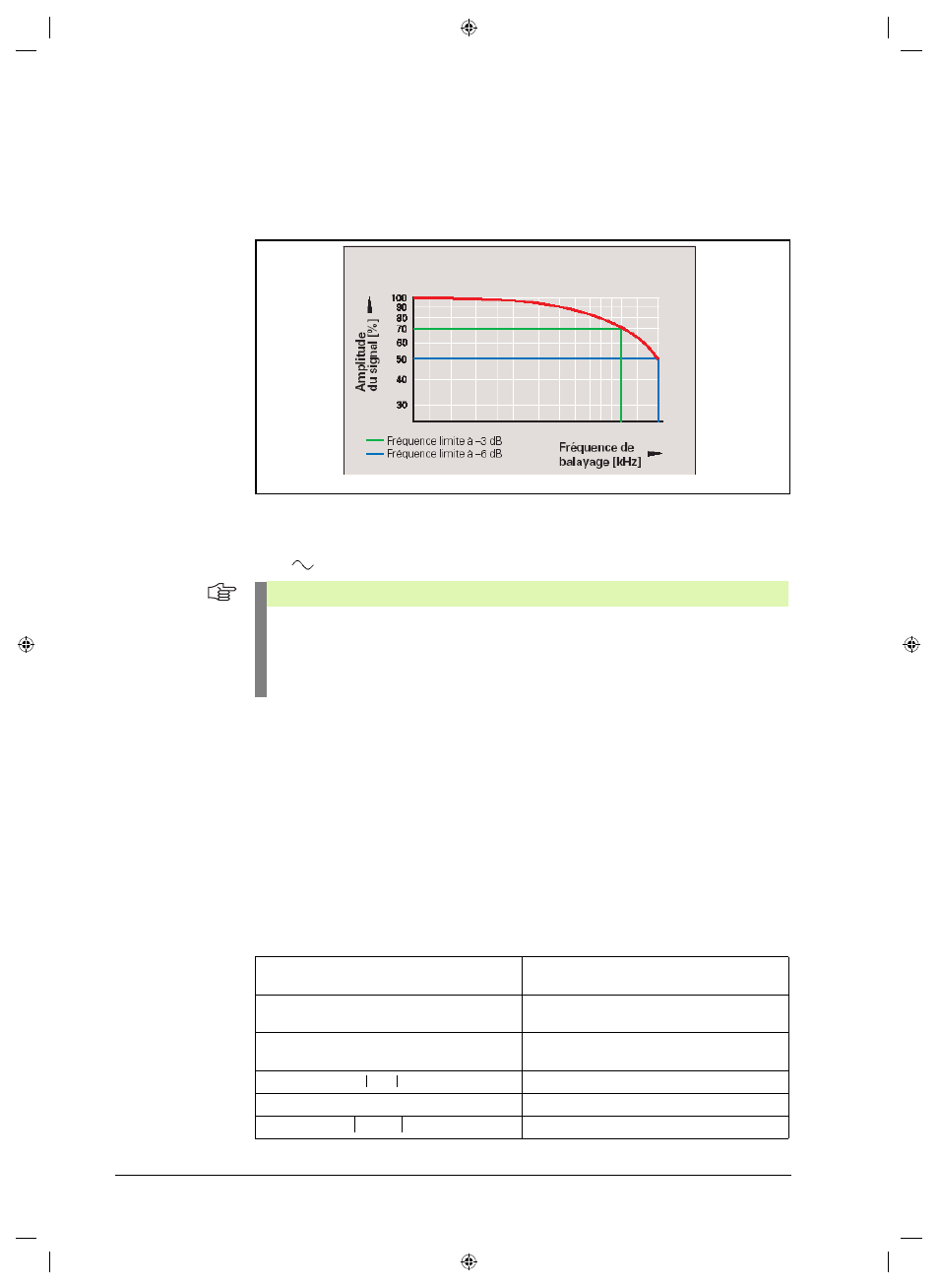

Courbe caractéristique de l’amplitude du signal en fonction de la fréquence de balayage
Remarque
Les tolérances indiquées sont des valeurs standard!
Les systèmes de mesure destinés à des résolutions élevées (systèmes de mesure
angulaire, par exemple) et à d'importantes plages de température (capteurs de motorisation,
par exemple) ont des tolérances plus étroites!
La tension d'alimentation de 5 V
± 5% doit être garantie sur le système de mesure!
Amplitude du signal M 0,6 à 1,2 Vcc
1 Vcc typ.
Seuil de réponse bas pour la surveillance du
signal 0,3 V min.
Seuil de réponse haut pour la surveillance du
signal 1,35 V max.
Ecart de symétrie /2M 0,065 TV ± 15°
Rapport de signal M
A
/ M
B
0,8 à 1,25
Angle de phase /2 90° ± 10° él.
P - N =ˆ
ϕ1 ϕ2
+
