116 8 Description des interfaces
Signal de référence 1 ou plusieurs crêtes de signal R
Câble de liaison

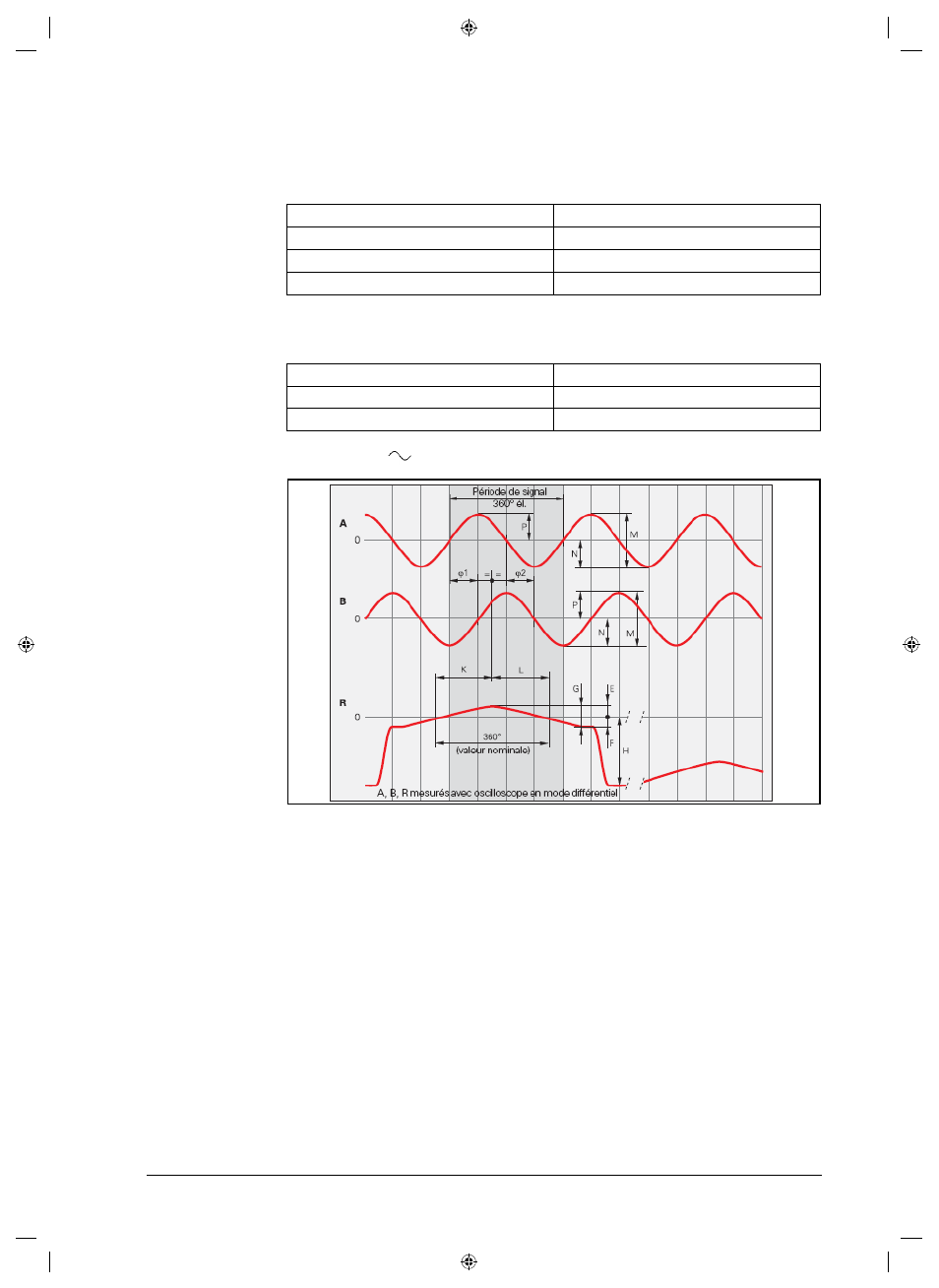

Diagramme des signaux incrémentaux 1 Vcc
Partie utile G 0,2 à 0,85 V
Valeur de repos H 1,7 V max.
Ecart de commutation E, F 40 mV min., 680 mV max.
Passages à zéro K, L 180° ± 90° él.
Câble HEIDENHAIN blindé PUR [4(2 x 0,14 mm 2 ) + (4 x 0,5 mm 2 )]
Longueur de câble 150 m max. avec capacité linéique 90 pF/m
Durée du signal 6 ns/m
