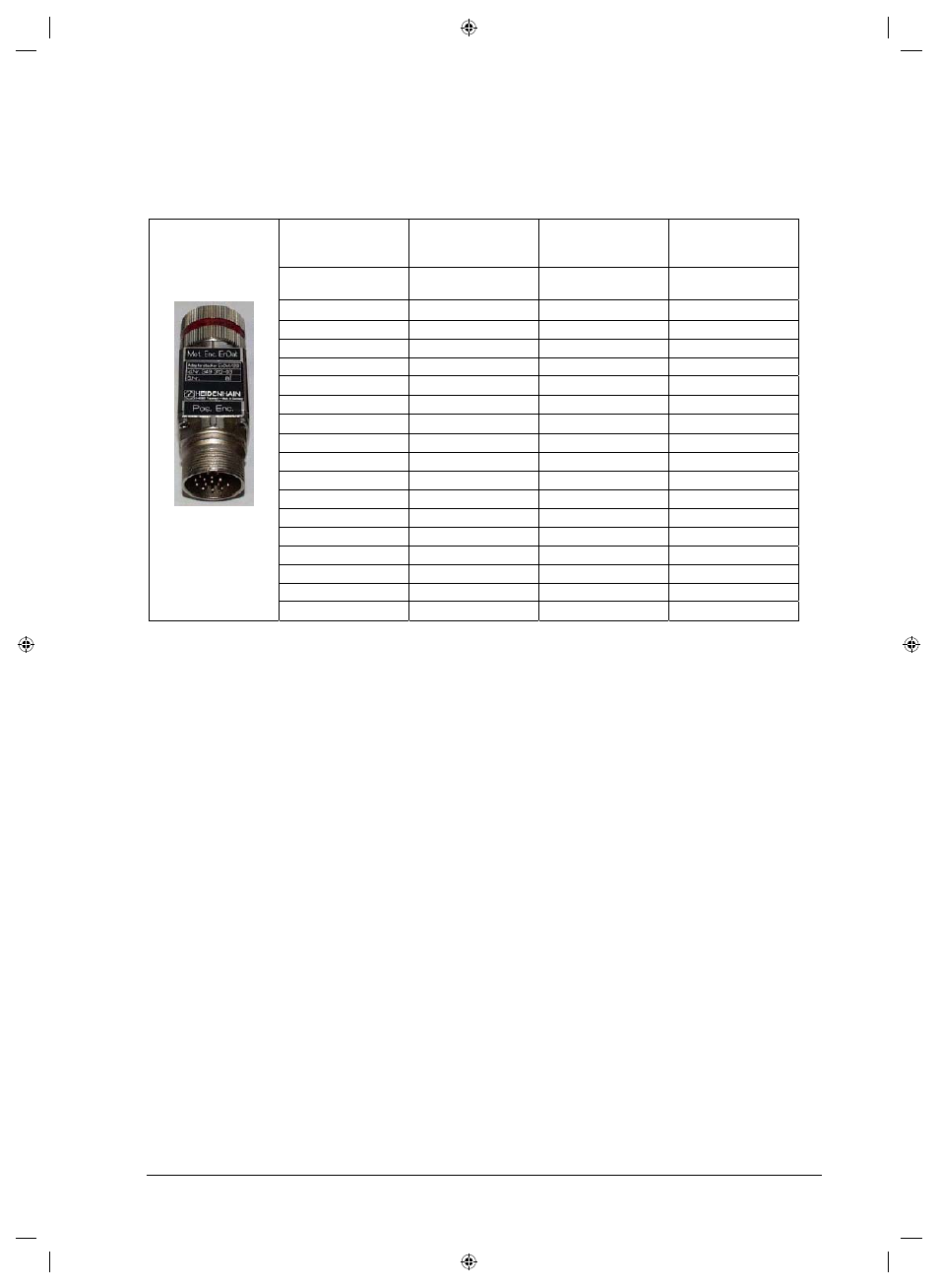

148 9 Distributions des raccordements
Adaptateur 03 (EnDat/SSI) pour utilisation sur moteurs Siemens équipés de systèmes de mesure EnDat ou SSI
de HEIDENHAIN et câblage non-HEIDENHAIN
Adaptateur EnDat/SSI IN: I D 349312-03 pour embase IN sur platine d'interface
Côté PWM 9
(Pos.Enc.EnDat)
Signal Couleur Côté moteur
(Mot.Enc.EnDat) EnDat/SSI
IN
Embase 17 plots
mâle
Embase 17 plots à
collerette femelle
PIN 1 U
P
– palpeur bleu PIN 16
PIN 2 libre
PIN 3 libre
PIN 4 0V - palpeur blanc PIN 15
PIN 5 Temp.+ vert PIN 8
PIN 6 Temp.- brun PIN 9
PIN 7 U
P
brun/vert PIN 10
PIN 8 CLOCK+ violet PIN 5
PIN 9 CLOCK- jaune PIN 14
PIN 10 0V blanc/vert PIN 7
PIN 11 blindage interne – PIN 17
PIN 12 B+ bleu/noir PIN 11
349 312-03 PIN 13 B- rouge/noir PIN 12
PIN 14 DATA+ gris PIN 3
PIN 15 A+ vert/noir PIN 1
PIN 16 A- jaune/noir PIN 2
PIN 17 DATA- rose PIN 13
