5.2.1 Préparatifs de la mesure
Pour obtenir des résultats de mesure corrects, il est indispensable de respecter l'ordre
chronologique prescrit dans cette brochure.
Pour la mesure, il est impératif de respecter les cotes de montage du système de mesure!
Aktion, Betätigung einer Taste
Automatischer Aufruf des nächsten
Bildschirms
Verfahrrichtung
Drehrichtung des Abtastkopfes
feste Marke
zur Verfügung stehende Toleranz
Anzeige der Referenzmarken-Toleranz
Keine Messung der Referenzmarke bei
Bewegung entgegen der Messrichtung
(Rückfahrt).

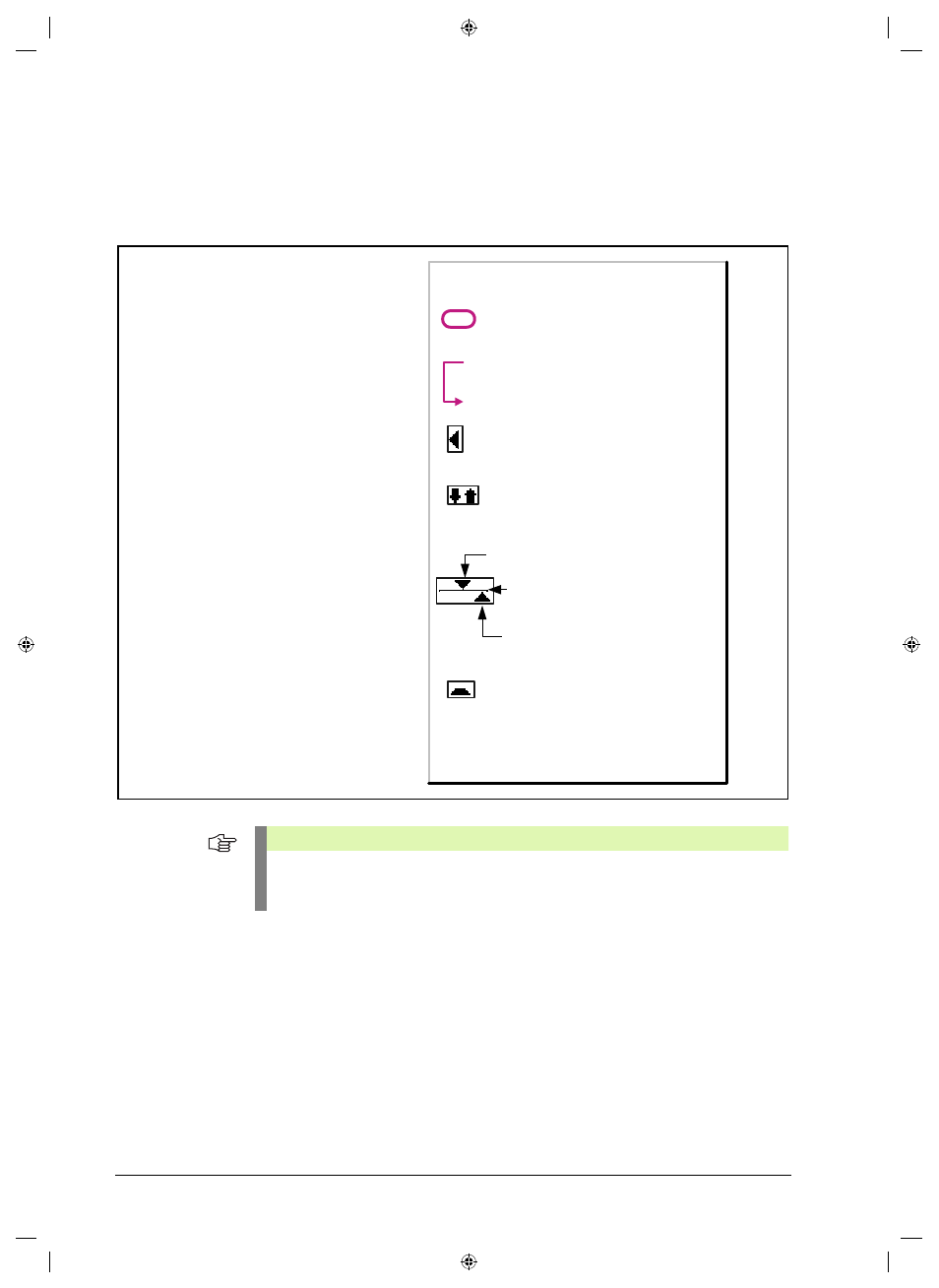

Legende
Die Messung ist wie folgt aufgebaut:
- Beginn der Messung
- Grundjustage
- Messung: eine Referenzmarke
- Messung: mehrere Referenzmarken
- Meldungen des PWT-Modes
- "Abgleich nicht möglich"
- "Alle Referenzmarken Optimal"
- "Abgleich empfohlen" (im Toleranzbereich)
- "Abgleich erforderlich" - Feinjustage
La mesure est structurée de la manière suivante:
- Début de la mesure
- Réglage de base
- Mesure: une marque de référence
- Mesure: plusieurs marques de référence
- Messages du mode PWT
- «Toutes marques de référence OK»
- «Alignement conseillé» (dans la plage de tolérance)
- «Alignement nécessaire» - alignement précis
Action, appuyer sur une touche
Sens du déplacement
Appel automatique de l’écran suivant
Sens de rotation de la tête captrice
Marque fixe
Tolérance disponible
Affichage de la tolérance pour la
marque de référence
Aucune mesure de la marque de
référence lors d’un déplacement
opposé au sens de la mesure
(déplacement vers l’arrière)
Légende
- «Alignement impossible»
Remarque
La mesure se déroule de manière différente selon le nombre de marques de référence:
- Mesure avec une marque de référence
- Mesure avec plusieurs marques de référence
